生活供水變頻泵組：

生活供水變頻泵組如何選擇型號?

通常我們選擇生活供水變頻泵組的型號，都會根據生活供水變頻泵組的揚程，流量，功率等參數，從而進行選擇適合的泵，然后再根據安裝的環境和泵的特性，再決定生活供水變頻泵組安裝的高程等其他參數。然而，這種方法一般只適合小型的泵組，對于大型的泵組，很難與現有的泵型進行套用，需要根據使用條件開發新的泵型。

海馳供水；高層給水“源”動力！

無負壓變頻供水設備；變頻恒壓供水設備（成套、配套供應商）

增壓泵；變頻泵；潛污泵；消防泵；污水提升裝置；紫外線消毒裝置等；

生活給水；生產給水；臨時供水；消防供水；深井供水；供水改造等！

7*24小時服務熱線：155-7088-5558（劉經理）；咨詢QQ：3218474382

廠家直銷！

我們將竭誠為您服務，您的滿意是我們供水路上前進的動力！

首先講下生活供水變頻泵組的工作原理：如果電機帶動軸上時，葉輪內的液體在離心力的作用下被充滿，從葉輪中心沿著葉片間的流道甩向葉輪的四周，由于液體受到葉片的作，使壓力和速度同時增加，經過導殼的流道而被引向次一級的葉輪，這樣，逐次地流過所有的葉輪和導殼，進一步使液體的壓力能量增加。將每個葉輪逐級疊加之后，就獲得一定揚程。

在生活供水變頻泵組選型的主要參數：比轉速等。在當今泵的參數選擇中，一般采用的方法是首先選擇泵的比轉速，即通過對現代生產水平的分析，對已生產過的同類型泵的比速統計資料進行分析論證，選出合適的比轉速值，從而推算出其它各項參數。另一種則是利用已生產過的同類型泵的汽蝕比轉速統計資料，選出合適的泵的轉速、比轉速再推算出其它各項參數。

泵的比轉速和汽蝕比轉速：在泵的各種參數中，泵的比轉速n和汽蝕比轉速c是泵的兩個重要參數。雖然，泵的比轉速不像水輪機的比轉速那樣對過流部分的幾何起決定性的作用，而且有時相同比轉速的泵，幾何形狀不一定完全相同，但對同一種形式的泵而言，在相同的運行條件卜，它仍然是泵技術經濟綜合指標的表征。比轉速是泵幾何相似、運動相似的重要參數，比轉速的大小基木上決定了泵的葉輪形狀以及性能曲線的趨勢。因此，對泵來說選擇出合適的比轉速格外重要。
    總結，生活供水變頻泵組的選型不單單是看揚程，流量等常參數，而應更全面的參考其他參數，綜合分析，選出適合的泵型。

海馳生活供水變頻泵組系統創新功能
1、供水視窗系統采用的供水視窗軟件，人機界面觸摸式操作方式，將現場的各泵工作狀態、實時壓力、變頻頻率、多種故障顯示、修改運行參數、系統參數全部在視窗相應的畫面(頁數)顯示出來。文字、數字及圖形有機的配合，即豐富了系統的內容，又增加了系統的完整性、以利于操作人員更簡便、直觀、正確的掌握系統運行狀態，大大提高了系統的可靠性。視窗系統上留有多種接口，以備必要時的升級及相應的通信功能。
2、生活供水變頻泵組語音系統設備可增設遠程語音功能，當設備控制系統出現故障時，系統觸發撥號系統撥打預先設置好的固定電話或者手機號碼，語音通知管理人員設備有故障需要及時檢修，以免影響正常用戶用水。此控制功能需要占用一條電話線以便撥號。
3、遠程控制系統設備可具備遠程接口，利用GPRS/MODEM實現設備的有線或無線遠程控制，異地實時控制各泵工作狀態、實時壓力、變頻頻率等系統參數，并對故障進行記憶處理。

生活供水變頻泵組選型說明

1設備選型依據用戶提供的參數（流量、揚程）。

2設備選型時請提供自來水管網接入管徑及用水高峰時自來水一次供水壓力。

3也可根據客戶要求另行選型定貨。

生活供水變頻泵組產品特點：

1.恒壓：可保持給水系統壓力恒定，淋浴水溫不會忽冷忽熱。

2.省電節能：由變頻器控制，軟啟動，無段變速，節能運行效率高。

3.體積小：壓力靠馬達速度之變化，無需大型壓力桶及水塔。

4.啟動電流小：平緩啟動，停止。克服了傳統壓力開關等控制器造成的頻繁啟動時的耗電損失。

5.防止水泵干運轉：軟啟動養護水泵延長使用壽命。

6.降低噪音：利用變頻器載波可設定的功能來降低電機噪音。

7.過載 過熱保護功能。

8.調試簡單：用戶如無特殊要求，安上即可使用。

生活供水變頻泵組的技術要求

 水力部件

    泵應采用立式耦合式生活供水變頻泵組；潛水電機直接與泵葉輪同軸相連，水力部件由水泵殼體、葉輪組成。為了確保流量穩定且沒有過多渦旋，水力部件應設計和制造成沒有銳利的棱角。泵出水配管法蘭應按ISO標準公稱壓力1MPa為準。

葉輪

    葉輪應為無堵塞及無超負荷特性的螺旋離心葉輪，具有柔和的正向推動力及離心力，其長流道無劇烈拐角，確保葉輪在輸送污水污泥時不會產生堵塞及破壞污泥絮狀結構。葉輪在水力設計上，應揉合正向推動力及離心力。

    葉輪應進行動平衡，動平衡精度應不低于G6.3級。振動烈變不大于0.45mm/s。

電機

    電機應為三相鼠籠電機，三相380V、50Hz，防護等級IP68，F級絕緣。電機的配置應保證在H—Q曲線上任一點工作時，都不會出現過載，電機應能每小時啟動12次。泵輸送介質溫度高為40℃，并且定子繞組的平均溫升不超過85℃。

    電機的冷卻形式應為直冷式，即水流從電機周邊流過即可對電機冷卻。不采用依靠泵送介質到冷卻回路散熱方式的冷卻系統及油填充式電機。

    潛水電機與水泵應是同一廠家制造，隨機提供防護等級為IP68的接線盒。

機械密封

    每臺泵應提供串聯的、由兩個獨立的密封裝置配合起來的密封系統。

    機械密封應在油腔內運行，可讓密封面得到適當潤滑。

    機械密封應該是免維護的，潤滑與被輸送液體相隔開，應能抵抗熱沖擊，并具有良好緊急運行的特點。

    制造廠應保證機械密封的使用壽命不低于30000小時。

耐磨內襯

泵在水力學設計上應做到介質中的泥砂只磨損泵的吸口部分，在任何情況下都不會對泵殼造成磨損。在泵的喇叭形吸口處，應內置喇叭形耐磨內襯，并且軸向可調，以隨時保持泵的率，其材料應為球墨鑄鐵或布氏硬度達450的高鉻鑄鐵。在日常運行中如須更換該耐磨內襯，只需拆下泵的吸口部分即可完成，而務須拆下泵的電機部分。其他任何不規則形狀、不可調、更換時須拆下電機及其他部分的設計將不被采用。

電纜和電纜密封

電機應配有用于控制和動力水下電纜，每根電纜都有一個單獨的進口，并進行可靠的密封，如果動力電纜是多芯電纜，則每根電纜還要進行單獨密封。電纜應伸進接線室，并用可重復使用的橡膠密封件密封，不使用樹脂或其他罐裝密封材料密封。

軸及軸承

泵和電機的軸應為同一單元，泵軸是電機軸的延展，不需也不能采用任何的耦合。

    泵／電機軸應支撐于高質量永久潤滑，滾動式的軸承上，軸承的設計應可足夠承受所有的軸向和徑向力。

熱保護

電機的每一項均由常閉型溫度傳感器保護，三個傳感器應串聯連接，熱敏開關需在≤70℃時常閉，在125℃時跳開。熱敏開關需與電機過載保護連接并接至控制柜，接線盒應包括端子板。端子板應用彈性O形環與電機密封。接線板應采用穿線壓緊桿方式長期固定和聯接電纜導線和定子進線。為了指示軸承的磨損，在上下軸承處各設有常閉型溫度傳感器，在主軸或電機的其他部件出現嚴重損壞前溫度傳感器應該斷開。

生活供水變頻泵組主要技術指標
1、生活供水變頻泵組（單套）供水流量：0.4-180m3/h
2、生活供水變頻泵組供水壓力范圍：0.01-1.6Mpa
3、生活供水變頻泵組供電電源：380V/220V10%AC（三相)
4、生活供水變頻泵組環境溫度：-5℃～+55℃

5、生活供水變頻泵組相對濕度：90%以下

生活供水變頻泵組主要功能
1、生活供水變頻泵組全自動完成多臺水泵機組軟啟動,變頻到工頻運行以及停止的全部操作過程.
2、生活供水變頻泵組根據用水量的變化,變成多臺泵組的啟動和停止.
3、生活供水變頻泵組有壓力設定值和實際壓力值的LED顯示功能.
4、生活供水變頻泵組有LED頻率指示,變頻異常指示,電機故障工況顯示.
5、生活供水變頻泵組保護功能:具有欠壓保護,過壓保護,過載保護,短路保護,失速防止,燒損防止等功能.

影響生活供水變頻泵組正常運行的主要原因:

　　一般情況下，影響生活供水變頻泵組正常運行的主要因素如下。

　　（1)漏電問題。生活供水變頻泵組的特點是機泵一體，并一起沒入水中，所以漏電問題是影響生活供水變頻泵組正常運行的重要因素之一。

　　 (2)堵轉。生活供水變頻泵組堵轉時，定子繞組上將產生5～7倍于正常滿載電流的堵轉電流，如無保護措施，生活供水變頻泵組很快燒毀。造成生活供水變頻泵組堵轉的原因很多，如葉輪卡住、機械密封碎片卡軸、污物纏繞等。

　　 (3)電源電壓過低或頻率太低。

　　 (4)磨損和銹蝕。磨損將大大降低電泵性能，流量、揚程及效率均隨之降低，葉輪與泵蓋銹住了還將引起堵轉。生活供水變頻泵組零件的銹蝕不僅會影響水泵的性能，而且會縮短使用壽命。

　　（5）電纜線破裂、折斷。電纜線破裂、折斷不僅容易造成觸電事故，而且水泵運行時極有可能處于兩相工作的狀態，既不出水又易損壞電動機。

生活供水變頻泵組變頻工作過程：

A、當供水管道壓力大于用戶需要的供水壓力時： 此時調節水池蓄水，至設計水位則浮球閥關閉。在供水管網壓力的作用下止回閥關閉，由此便構成了供水管網壓力通過水泵直接供水狀態，此時水泵能有效地借用供水管網自身的水壓。

B、當供水管道壓力小于用戶需要的供水壓力時： 因水泵的進水口直接與供水管道相連接，若止回閥未打開，則水泵的進水 口處便會產生負壓。由于止回閥的底部壓力小而上部壓力大，故止回閥打開時調節水池里的水在重力的作用下流向水泵進水口，此時交合點的壓力為： P=ρg(H-Hr) 式中：H—水箱水面到止回閥上部的高度 Hr—止回閥在額定流量下的局部阻力水頭高度 ρ—水的體積質量 g—重力加速度 由于止回閥的正向阻力水頭一般小于5kpa，因此只要Hmin(水箱水面到止 回閥上部的低高度，這可以在設計時得以保證)＞5kpa就能使交匯點的小壓力始終為正值，也就保證了供水管網在水泵對接處始終不會出現負壓。

C、當用戶需水量等于供水管網供給水量時 此為暫時的平衡點，它保持著系統的原有狀態。

生活供水變頻泵組產品概述：

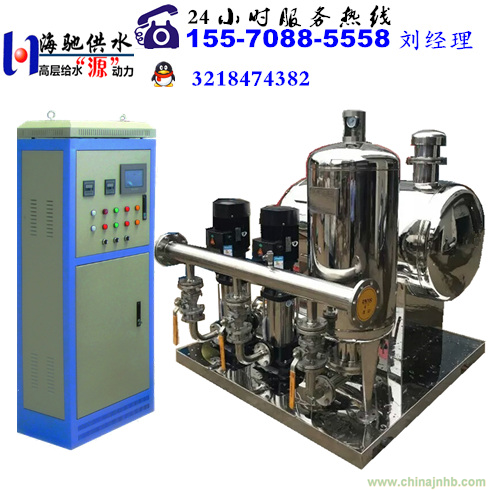

生活供水變頻泵組，是我們海馳公司專業技術人員在氣壓給水設備的基礎上開發的一種能直接與自來水管網連接、且對自來水管網不產生任何副作用的成套給水設備。他取代了蓄水池的和屋頂水箱，能充分利用自來水管網的壓力直接或間接供水，避免了能源的二次浪費和水質的二次污染，大幅度節約了基建投資并縮短了施工工期。生活供水變頻泵組由智能型變頻控制柜、穩流罐、水泵機組、儀表、閥門及管路、基座等組成，適用于一切需要增高水壓、恒定流量的給水系統。

生活供水變頻泵組基本說明：

目前市場上各種無負壓變頻供水設備良莠不齊，廠家眾多，其產品多為“穩流罐+真空抑制器+加壓機組+變頻控制“結構，此類產品采用機械式穩流罐和真空抑制器、機械閥門進行防負壓控制，存在控制精度低，可靠性差，水源不能完全與空氣隔絕，系統仍存在二次污染的可能和安全隱患，并且防負壓效果不理想，占地空間大，成本高，壽命短等缺點。針對上述不足，海馳供水，智能供水專家，工程建設部首選品牌設備有限公司經多年潛心研究，開發生產了專利產品“HCBW管網疊壓無負壓變頻供水設備”，擺脫了無負壓供水設備靠穩流罐和真空抑制器機械式防負壓的固有方式。

生活供水變頻泵組運行原理
　　生活供水變頻泵組的應用，是以市政管網為水源，形成密閉的連續接力增壓供水方式，其應用與通常的經水池(水箱)中轉二次增壓供水設備相比大為不同。為了減小直接抽吸對市政供水的影響，一般應在設備入口管道上串接一個承壓貯水容器。主要起緩沖作用(動態補償作用)的水罐稱為緩沖罐;平時無動態緩沖作用僅在市政管無水壓時才起備用水源作用的水罐稱為水源罐。大容積的承壓水池也是水源罐的一種形式(一般采用鋼筋混凝土現場施工建造。
