小區變頻泵改造中壓電壓力傳感器原理與應用：

　　壓電傳感器中主要使用的壓電材料包括有石英、酒石酸鉀鈉和磷酸二氫胺。其中石英(二氧化硅)是一種天然晶體，壓電效應就是在這種晶體中發現的，在一定的溫度范圍之內，壓電性質一直存在，但溫度超過這個范圍之后，壓電性質完全消失(這個高溫就是所謂的“居里點”)。由于隨著應力的變化電場變化微小(也就說壓電系數比較低)，所以石英逐漸被其他的壓電晶體所替代。而酒石酸鉀鈉具有很大的壓電靈敏度和壓電系數，但是它只能在室溫和濕度比較低的環境下才能夠應用。磷酸二氫胺屬于人造晶體，能夠承受高溫和相當高的濕度，所以已經得到了廣泛的應用。

海馳供水；高層給水“源”動力！

無負壓變頻供水設備；變頻恒壓供水設備（成套、配套供應商）

增壓泵；變頻泵；潛污泵；消防泵；污水提升裝置；紫外線消毒裝置等；

生活給水；生產給水；臨時供水；消防供水；深井供水；供水改造等！

7*24小時服務熱線：155-7088-5558（劉經理）；咨詢QQ：3218474382

廠家直銷！

我們將竭誠為您服務，您的滿意是我們供水路上前進的動力！

　　現在壓電效應也應用在多晶體上，比如現在的壓電陶瓷，包括鈦酸鋇壓電陶瓷、PZT、鈮酸鹽系壓電陶瓷、鈮鎂酸鉛壓電陶瓷等等。

　　壓電效應是壓電傳感器的主要工作原理，壓電傳感器不能用于靜態測量，因為經過外力作用后的電荷，只有在回路具有無限大的輸入阻抗時才得到保存。實際的情況不是這樣的，所以這決定了壓電傳感器只能夠測量動態的應力。

　　壓電傳感器主要應用在加速度、壓力和力等的測量中。壓電式加速度傳感器是一種常用的加速度計。它具有結構簡單、體積小、重量輕、使用壽命長等優異的特點。壓電式加速度傳感器在飛機、汽車、船舶、橋梁和建筑的振動和沖擊測量中已經得到了廣泛的應用，特別是航空和宇航領域中更有它的特殊地位。壓電式傳感器也可以用來測量發動機內部燃燒壓力的測量與真空度的測量。也可以用于軍事工業，例如用它來測量槍炮子彈在膛中擊發的一瞬間的膛壓的變化和炮口的沖擊波壓力。它既可以用來測量大的壓力，也可以用來測量微小的壓力。

小區變頻泵改造技術處理和常見故障源分析：

一．運行中出現振動
　　1．管路支撐不穩，水泵底座或地腳螺栓松動是造成振動常見的原因，必須緊固各處螺栓，避免出現松動。
　　2．液體內有氣體，仔細檢查水泵及進水管路各密封面連接螺栓有否松動，密封墊是否損壞，泵體及管路系統零件有否損壞。
　　3．水泵與電機軸不同心，應進行調整，用皮帶轉動時，轉動帶過松或接頭接觸不良，也會引起振動。水泵葉輪不平衡運行中葉輪磨損或個別葉輪流道堵塞易造成振動，有時也因軸彎曲工葉輪不良失去平衡而引起振動。
二．運行中出現噪聲增大
　　1．軸承噪聲：聲源軸承安裝部位，一般用鐵棒或螺絲刀抵住軸承安裝部位，用耳聽，為嘩啦嘩啦聲。電機噪聲：一般是尖嘯聲，只能更換電動機，氣蝕噪聲：聲源在泵腔內，噼啪劈啪聲。三．電機發燙中國泵技術論壇電機外壁發燙，可能超電流運行，可關小出口閥門，調節到額定電流內運行，也可能是電機線圈質量問題，那只能更換電機。
　　2．轉動零件出現摩擦，摩擦阻力加大，也可能超電流使電機發燙應停機檢查轉子是否靈活。電機軸承處發熱，可能軸承缺油或損壞，需維修或更換軸承。工作電壓過低，檢查電路調整電壓。

小區變頻泵改造對于某些工業或特殊用戶是非常重要的。例如在某些生產過程中，若自來水供水因故壓力不足或短時斷水，可能影響產品質量，嚴重時使產品報廢和設備損壞。又如發生火災時，若供水壓力不足或或無水供應，不能迅速滅火，可能引起重大經濟損失和人員傷亡。所以，某些用水區采用，具有較大的經濟和社會意義。
隨著電力技術的發展，變頻調速技術的日臻完善，以變頻調速為核心的小區變頻泵改造取代了以往高位水箱和壓力罐等供水設備，起動平穩，起動電流可限制在額定電流以內，從而避免了起動時對電網的沖擊；由于泵的平均轉速降低了，從而可延長泵和閥門等東西的使用壽命；可以消除起動和停機時的水錘效應。穩定安全的運行性能、簡單方便的操作方式、以及齊全周到的功能，將使供水實現節水、節電、節省人力，終達到高效率的運行目的。

小區變頻泵改造選型范例

　　某小區，共有8棟房，樓高15層(地下負一層)標高52，每層8戶。自來水壓力0.15-0.35MPa，市政供水管計量水表后管徑為DN250。

1、確定設備大小時流量Q=4x8x15x8x300(升/人·日)x2(小時變化系數)/12x1000=192(m/3/h)取Q=200(m3/h)

2、確定設備水泵額定揚程小區所需供水壓力為：15+52=67m減除市政低供水壓力0.15MPa，水泵揚程HHm=67-15=52取H=60m

3、市政供水管網流量的計算按照GB50015-2003《建筑給水排水設計規范》要求，生活給水管道的水流速為_1.0-1.5m/s，取V=1.2m/s。(入水管管經為DN150)Q=∏RV=3.14×0.125×1.2×3600=212m/h故：市政管網大給水量大于實際大用水量(每小時)，符合無負壓供水條件。

4、穩流調節罐的選擇可根據選型表，選￠1200*L2400;或根據“調節罐不宜小于1min設計秒流量”來選擇除了小區變頻泵改造是日后常用的成套設備之外另外一體化污水處理設備也屬于2014年后常用的成套設備。

小區變頻泵改造運行原理
進水管與自來水管網直接相連，水在自來水管網剩余壓力驅動下壓入設備進水管，設備的加壓水泵在進水剩余壓力的基礎上繼續加壓，將供水壓力提高到用戶所需的壓力后向出水管網供水;當用戶用水量大于自來水管網供水量時，進水管網壓力下降，當設備進水口壓力降到絕對壓力小于0(或設定的管網保護壓力)時，設備中的負壓預防和控制裝置自動啟動工作，對設備運行狀態進行調整直至設備停機待命，確保進水管網壓力不再降低而對自來水管網造成不利影響;當自來水管網供水能力恢復，進水管網壓力恢復到保護壓力以上時，小區變頻泵改造自動啟動，恢復正常供水;當自來水管網剩余壓力滿足用戶供水要求時，設備自動進入休眠狀態，由自來水管網直接向用戶供水，供水不足時設備自動恢復運行;當用戶不用水或用水量很小時，設備自動進入停機休眠狀態，由設在小區變頻泵改造出水側的小流量穩壓保壓罐維持用戶數量用水及管網漏水，用戶用水穩壓保壓罐不能維持供水管網所需壓力時，設備自動喚醒，恢復正常運行。
設備運行過程中充分利用自來水管網的剩余壓力，始終既不對自來水管網造成不利影響又限度的滿足用戶需求，降低供水能耗，實現供水系統優運行。

小區變頻泵改造應用范圍
1.城鎮自來水管網的中間加泵站。
2.高層建筑分區加壓供水。
3.住宅小區及寫字樓、賓館等民用建筑的二次加壓供水。
4.新建住宅小區或樓宇等生活用水
5.已建有水池、水箱的供水方式為了根除水質污染的徹底改造
6.工礦企業的生產、生活用水
7.城鎮供水系統長距離供水中間加壓站，區域化供水管網加壓站，高位地域集中供水加壓站
8.低曾自來水壓力不能滿足要求的消防用水。
9、各種水循環系統

小區變頻泵改造:

技術參數：
控制方式：變頻控制

安裝場所：室內

環境溫度：不高于40℃

輸送介質：清水

介質溫度：冷水型0℃—70℃

熱水型0℃—180℃

水泵：立式/臥式加壓泵

水泵組合臺數：1-6臺

電源：三相/380V/50HZ一

小區變頻泵改造水泵如何才能更節能：

在生產或者選型中，怎樣讓水泵節能及怎樣讓加壓泵節能的措施主要有以下幾點。
　　怎樣讓水泵節能的措施（1）選用合適的管道加壓泵的型號正確計算管路所需的流量和揚程，并使所選泵的額定流量和揚程等于或略大于管路所需的流量和揚程使加壓泵在高效率區域工作。加壓泵的流量、揚程富余量越大，則工作效率越低。
　　怎樣讓水泵節能的措施（2）降低管路阻力，減小管路所需揚程由柏努利方程可知，管路所需泵的揚程為。
　　式中的項（Z2-Z,）和第二項是由工作條件決定的，第三項是由泵的結構決定的，不能隨意變化。若要減小所需泵的揚程日，則只能從第四項bi上來考慮。降低管路阻力的可行措施主要有：適當加大管子直徑：避免安裝不必要的閥門、儀表等；管路盡可能地走直線，少轉彎；采用內表面光滑的管子；及時清除管路中的雜物及結垢等。
　　管路阻力下降，則管路所需泵的揚程也隨之下降，從而降低泵的功率消耗。
　　怎樣讓水泵節能的措施（3）改進葉輪結構，提高葉輪做功能力改善泵體結構，減少加壓泵內流體能量損失。改進葉輪結構的目的在于改善液體在葉輪內的流動狀態，使其流動穩定，無渦流，沖擊損失和摩擦損失降低到小限度。從理論上說，葉輪的葉片越多，葉片厚度越小，則葉輪對液體做功的效率也就越高。但是，葉片越多，葉輪內液體的過流通道面積越窄，則流體通過葉輪時的阻力越大：葉片厚度越小，葉片的強度越低，就越容易損壞，并且越難以制造。解決這一問題的思路就在于：在能夠正常使用的情況下，既要保證葉輪內有足夠的流道面積，又要適當增加葉片數目。
　　加壓泵的內泄漏和泵殼內表面的凹凸不平也是造成能量損失的一個原因。為此，要及時更換磨損過量的人口密封環，以減少內泄漏。打磨流道，做到流道導流面光滑，減少泵內水力損失。清除泵內砂、石、鑄鐵殘渣等堵塞物。
　　怎樣讓水泵節能的措施（4）減小葉輪直徑，盛降低葉輪轉速當泵的流量和揚程富余量較大，并且又沒有較小的更合適的泵可用時，可以用車削葉輪、減小葉輪外徑的方法，或者降低葉輪轉速的辦法來達到降低泵的軸功率，減少功率消耗的目的。葉輪的外徑切割后，或者葉輪轉速降低后，泵的軸功率下降很快。
　　應該提出，葉輪經切割或者降低轉速后，由于軸功率減小，應該更換功率較小的電動機。否則，很難達到節能的目的。
　　另外，嚴格執行加壓泵的裝配技術要求，保持加壓泵良好的運轉性能，加強日常維修，及時更換磨損過量的零件，也是加壓泵節能的重要措施。

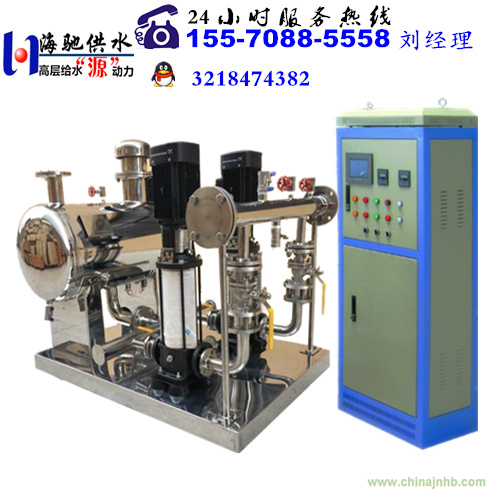

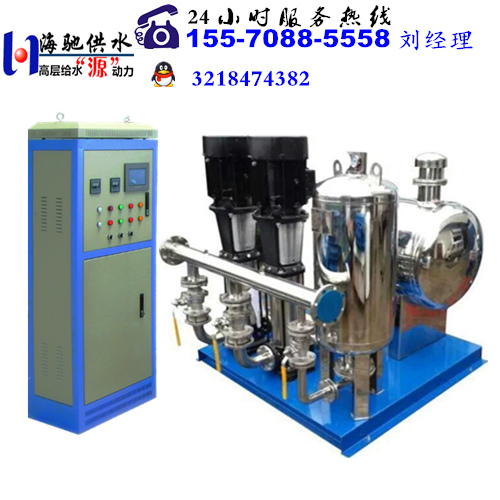

小區變頻泵改造概述
由智慧型變頻控制柜、穩流罐、水泵機組、儀表、閥門及管路、基座等組成，適用于一切需要增高水壓、恒定流量的給水系統。

【HCBW型供水系統】是我公司專業技術人員在傳統小區變頻泵改造的基礎上開發的一種能直接與自來水管網連接、且對自來水管網不產生任何負作用的成套給水設備;突破了傳統的供水方式離不開蓄水池，蓄水池中的水一般由自來水管網供給，這樣有壓力的水進入水池后變成了零，造成大量的能源白白浪費。CFG智慧型無負壓增壓穩流給水設備，它可以完全取代蓄水池，能充分利用自來水管網的壓力直接供水或間接供水，避免了能源的二次浪費和二次污染，大幅度節省了基建投資并縮短了施工工期.

小區變頻泵改造現場安裝注意事項
調試前應該具備條件：
控制柜應安裝在清潔、干燥、無滴水的場合，且無腐蝕性或導電性粉塵(保護等級2)，應做好各種防護工作。
電源進線要求為三相五線制，電壓要求：380V(±10%)，進入電控柜的方式為下進線制，零線、PE線分別壓在零線絕緣端子、接地銅排上;三根相線接到上端的總空開上，要求壓接銅接頭、涮錫處理，要求固定牢靠。
小區變頻泵改造電氣布線穿管必須在預制地面前，按或設計單位的穿管圖鋪設穿線套管，鋼管必須高出預制地面一定距離并套絲，接好電機線，信號線需調試人員指導安裝。
管道對接設備前一定要沖洗，調試前一定要備足水源，水泵不能空載調試，否則損壞設備。
使用臨時電源調試時，現場一定砸接地極，接好地線，更換正式電源時需調手動正反轉。

小區變頻泵改造水泵選型及重要性：

　　小區變頻泵改造目前以成為大量建筑及小區等場所的一款成型的供水設備產品，由于小區變頻泵改造選型比較全面專業的技術資料比較稀少，加上用戶自身掌握的小區變頻泵改造選型技術知識也比較缺乏，所以關于小區變頻泵改造選型的技術知識很有必要為廣大急于了解小區變頻泵改造選型方法的用戶分享，以便選好小區變頻泵改造產品。

小區變頻泵改造選型首先得確認好需要的小區變頻泵改造的大小時流量m3/h

公式為K--變化系數(宜采用1.5~2.5)q--用水量標準(華南地區宜采用300升/人·日，高級住宅采用400升/人·日)t一用水時間(一般采用12小時/日)m-用水人數(一般一戶按4~5人計算，*酒店客房按2人計算)

確定小區變頻泵改造水泵額定揚程

建筑物層，低供水水壓每層增加4米建筑物所需的有效供水壓力減除市政供水或外來水壓的低壓力即為設備不銹鋼加壓泵的揚程。

小區變頻泵改造不銹鋼調節罐的選型

　　可根據選型參數表選擇或根據“調節罐容積不宜小于1min設計秒流量”來選擇：確定流量、揚程后，小區變頻泵改造選型可以根據選型參數表選擇;也可以提供相關的參數由我廠工程師部幫助選型。
