高層建筑變頻給水泵中多功能水泵控制閥介紹：

多功能水泵控制閥由主閥和調節閥及接管系統組成，閥體采用直流式閥體，主閥控制室為膜片式或活塞式的雙控制室結構，控制室比一般水力控制閥增加了一個，增加了對主閥的控制功能，實現了對水泵出口的緩慢開啟、全開、緩閉、截止等多功能控制，實現了一個閥門、一次調節對水泵出口的多功能控制。

本產品用于高層建筑給水系統和其它給水系統的水泵出口管路上，防止和減弱水泵啟閉時管線的水錘水擊，防止水倒流保護水泵，維護管路安全。為了實現水泵運行的自動化，簡化管理，減輕勞動，提高可靠性，人們用水力閥門和電動閥門取代手動閥門，對單體閥門進行多項技術改進，出現了緩開緩閉逆止閥、緩動啟閉水力閥門、自動緩閉閘閥、雙速自閉閥等新型閥門。

海馳供水；高層給水“源”動力！

無負壓變頻供水設備；變頻恒壓供水設備（成套、配套供應商）

增壓泵；變頻泵；潛污泵；消防泵；污水提升裝置；紫外線消毒裝置等；

生活給水；生產給水；臨時供水；消防供水；深井供水；供水改造等！

7*24小時服務熱線：155-7088-5558（劉經理）；咨詢QQ：3218474382

廠家直銷！

我們將竭誠為您服務，您的滿意是我們供水路上前進的動力！

高層建筑變頻給水泵的水流有哪些控制方法？

對于使用高揚程高層建筑變頻給水泵來說，我們主要就是排水，那么對于出水量和水流的控制，相信很多都不知所解，接下來就高層建筑變頻給水泵的水流控制的各種調節方法說明一下。
　　1.變速調節。改變高層建筑變頻給水泵的轉速，可以使水泵的性能發生變化，從而使水泵的工況點發生變化，這種方法稱為變速調解。
　　2.變徑調節。葉輪經過車削以后，水泵的性能將按照一定的規律發生變化，從而使水泵的工況點發生改變。我們把車削葉輪改變水泵工況點的方法，稱為變徑調節。
　　3.變角調節。改變葉片的安裝角度可以使水泵的性能發生變化，從而達到改變高層建筑變頻給水泵工況點的目的。這種改變工況點的方式稱為水泵的變角調節。
　　4.節流調節。對于出水管路安裝閘閥的水泵裝置來說，把閘閥關小時，在管路中增加了局部阻力，則管路特性曲線變陡，其工況點就沿著水泵的Q-H曲線向左上方移動。閘閥關得越小，增加的阻力越大，流量就變得越小。這種通過關小閘閥來改變水泵工況點的方法，稱為節流調節或變閥調節。當關小閘閥，管路局部水頭損失增加，管路系統特性曲線向左上方移動，水泵工況點也向左上方移動。閘閥關得越小，局部水頭損失越大，流量也就越小。由此可見節流調節不僅增加局部水頭損失，而且減少了出水量，很不經濟。但由于其簡便易行，在小型水泵裝置和水泵性能試驗中應用較多。

高層建筑變頻給水泵安裝說明
1、安裝時管路重量不應承受在泵上，否則易損壞水泵；
2、安裝時必須擰緊地腳螺栓，且每間隔一定時段應對泵進行檢查防止其松動，以免水泵起動時發生劇烈振動而影響泵的性能；
3、安裝水泵前應仔細檢查流道內有無影響水泵運行的硬質物（如石塊、鐵砂等），以免水泵運行時損壞過流部件；
4、為了維護方便和使用安全，在泵的進出口管路上各安裝一只閥門及在泵出口附近安裝一只壓力表，對于高揚程泵，為防止水錘，還應在出口閘閥前安裝一只止回閥以應付停機或突然斷電，以防止介質倒流，從而確保水泵在工況下運行，增長水泵的使用壽命；
5、泵用于有吸程場合，應裝有底閥，并且進口管路不應有過多彎路，同時不得有漏水、漏氣現象，以免影響水泵的吸入性能；
6、為不使雜質進入泵內而堵塞流道影響性能，應在泵進口前面安裝過濾器；
7、安裝管路前轉動水泵的轉子部件，應無摩擦聲或卡死現象，否則應將泵拆開檢查原因。

高層建筑變頻給水泵性能特點

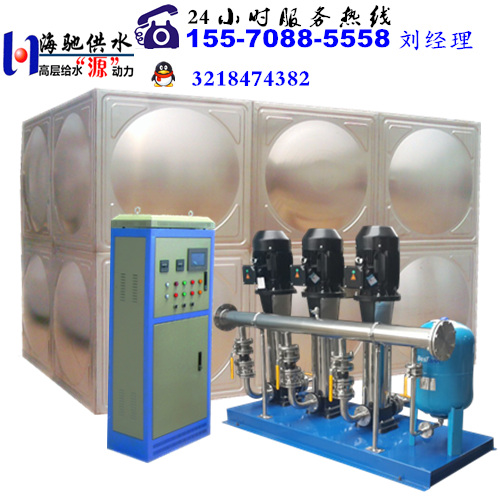

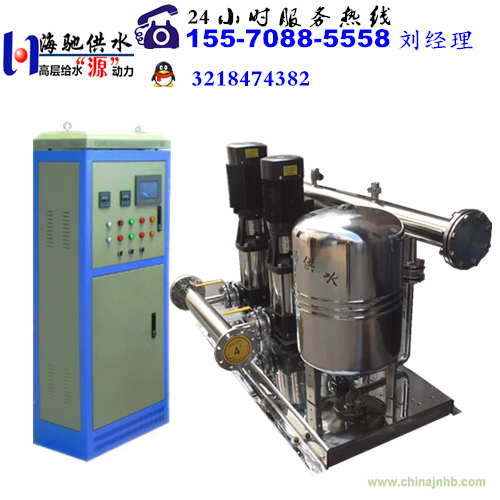

A、直接和市政管網相接，不用建水池。
B、體積小，占地少，安裝方便。
C、水源罐，泵組全為不銹鋼，水無二次污染
D、水壓穩定，不會造成相鄰用戶管網壓力波動
E、全自動運行，可無人值守
F、保護功能齊全 ，故障自動顯示，報
G、充分利用原自來水壓力，差多少補多少，高效節能
H、當市政管網高壓時，設備處于停機狀態，市政水源通過水源罐的旁通管路直接向用戶管網供水。

I、當市政管網欠壓時，設備自動啟動，在原有水壓基礎上開泵，進行變頻調速增壓供水。

高層建筑變頻給水泵的分類

1）、按供水方式分：

（1）恒壓變量供水系統：水泵的出口壓力始終保持一個恒定值，設備的供水量可隨用戶用水量的需求而變化。

（2）變壓變量供水系統：系統的控制壓力檢測點設在用戶給水系統的末端，用此測定壓力來控制水泵運行的轉速，此時水泵的出口壓力是變化的，用戶的用水量也是變化的。

2）、按控制方式分：

（1）微機控制型：控制核心由單片機組成。

（2）PC控制型：控制核心由可編程序控制器組成。

3）、按水泵臺數分：

（1）單臺式：控制一臺水泵調速運行，另一臺泵備用，兩臺交替使用。

（2）多臺并聯式：控制一臺水泵變頻調速運行，多臺工頻運行。

還可按結構形式和系統用途等方面分類。

高層建筑變頻給水泵中配備的高壓軟啟動器和低壓軟啟動器的區別：

軟啟動器主回路采用晶閘管，通過逐步改變晶閘管的導通角來抬升電壓，完成啟動過程，這是軟啟動器的基本原理。在低壓軟啟動器市場，產品繁多，但是高壓軟啟動器產品還是比較少。高壓軟啟動器與低壓軟啟動器基本原理一樣，但是高壓軟啟動器與低壓軟啟動器相比，有些地方存在著其特殊性：

　　1、高壓軟啟動器在高壓環境下工作，各種電氣元器件的絕緣性能一定要好，電子芯片的抗干擾能力要強。高壓軟起動器組成電氣柜時，電氣元器件的布局以及與高壓軟啟動器與其它電氣設備的連接也是非常重要的。

　　2、高壓軟啟動器必須有一個高性能的控制核心，能對信號進行及時和快速地處理。因此這個控制核心一般采用高性能的DSP芯片，而不是低壓軟啟動器的普通單片機芯。低壓軟啟動器主回路由三組反并聯的晶閘管組成。而在高壓軟啟動器中，由于單只高壓晶閘管的耐壓能力不夠，所以必須由多個高壓晶閘管串聯進行分壓。但是每個晶閘管的性能參數沒有完全一致。晶閘管參數的不一致，會導致晶閘管開通時間不一致，從而導致晶閘管的損壞。因此在晶閘管的選配上，必須保證每一相的晶閘管參數盡可能地一致，并且每一相晶閘管的RC濾波電路的元件參數盡可能一致。

　　3、高壓軟起動器的工作環境容易受到各種電磁干擾，因此觸發信號的傳遞必須安全可靠。高壓軟起動器中，傳遞觸發信號，一般采用光纖傳輸，能有效地避免各種電磁干擾。通過光纖傳遞信號，也有兩種方式：一種多光纖方式，一種單光纖方式。多光纖方式即每塊觸發板有一路光纖;單光纖方式即每一相只有一路光纖，信號傳遞到一塊主觸發板，再由主觸發板傳遞到同一相的其他觸發板。由于各路光纖光電傳輸過程中損耗不盡一致，因此從觸發一致性上看，單光纖的方式比多光纖可靠。

　　4、高壓軟啟動器對信號的檢測比低壓軟啟動器要求更高。高壓軟起動器所在的環境存在著大量的電磁干擾，并且高壓軟啟動器所用的真空接觸器和真空斷路器在其分斷和閉合過程中會產生大量的電磁干擾。所以對檢測到的信號不僅要進行硬件濾波，也要進行軟件濾波，去掉干擾信號。

5、軟啟動器在完成啟動過程后，要切換到旁路運行狀態，如何平滑地切換到運行狀態，這也是軟啟動器的一個難點，如何選準旁路點非常重要。旁路點早了，電流沖擊非常大，即使在低壓條件下，也會造成三相電源中斷路器跳閘，甚至會損壞斷路器。高壓條件下危害更大。旁路點遲了，電機抖動得厲害，影響負載正常工作。因此，旁路信號的硬件檢測電路必須非常精確，并且程序處理也要恰到好處。

高層建筑變頻給水泵產生空化現象的判斷標準
　　·空化氣泡從葉片的進氣邊緣開始出現（初生空化．NPSH）直至達到定義的氣泡長度，（如氣泡長度5mm）。在氣泡觀察實驗中，將入口的壓力逐漸降低，直到出現個可見的空化氣泡。
　　·水泵空化現象可能由空化造成的揚程（△H）下降，達到定義的下降數值△H=0.03H或者在一些高速運行的高層建筑變頻給水泵經常出現△H=O.OOH（指產生空化揚程下降的初始階段）。相應的NPSH數值用NPSH。以及NPSH。來表示。
　　·水泵空化現象可能由空化造成的效率（△η）下降，達到定義的下降數值（比如△η=0。03η）。
　　·水泵空化現象可能由空化造成的揚程（△H）下降，導致揚程故障（落差）。
　　·水泵空化現象可能由空化造成的蝸殼泵的材料腐蝕達到固定時段定義的。
　　·水泵空化現象可能由空化造成的噪聲水平的提高，達到定義的噪聲水平。

高層建筑變頻給水泵變頻控制原理：

用變頻調速來實現恒壓供水，與用調節閥門來實現恒壓供水相比，節能效果十分顯著(可根據具體情況計算出來)。

產品的特色是：

1、起動平衡，起動電流可限制在額定電流以內，從而避免了起動時對電網的沖擊;

2、由于泵的平均轉速降低了，從而可延長泵和閥門等的使用壽命;

3、可以消除起動和停機時的水錘效應;

一般地說，當由一臺變頻器控制一臺電動機時，只需使變頻器的配用電動機容量與實際電動機容量相符即可。當一臺變頻器同時控制兩臺電動機時，原則上變頻器的配用電動機容量應等于兩臺電動機的容量之和。但如在高峰負載時的用水量比兩臺水泵全速供水量相差很多時，可考慮適當減小變頻器的容量，但應運行注意事項留有足夠的容量。

高層建筑變頻給水泵總說明:

一、根據1996年8月中華人世共和國建設部[1996]108號文進行開發設計的新型供水設備，同時符合98S205(原98S176)的規定。

二、本產品為解決臨時高壓消防給水系統所設的高位消防水箱，其設置高度滿足不了該系統不利點靜水壓時應設增壓設施的要求，設計編制了為消防專用的供水設備。

三、適用于多層和高層建造工程有增壓設施要求的消火栓給水系統及濕式自動噴水滅火系統等各類消防給水、生活給水系統。

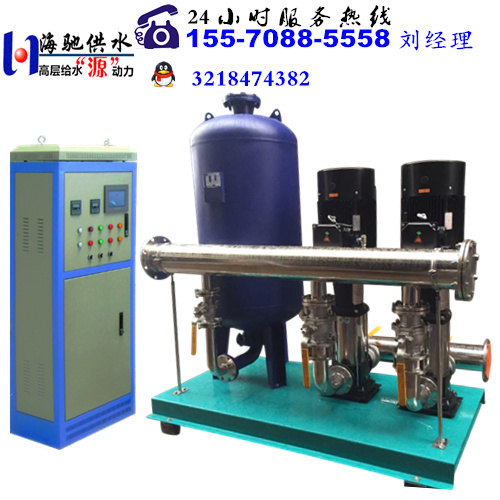

四、“高層建筑變頻給水泵”由隔膜式氣壓罐、水泵、電控箱、儀表、管道附件等組成。

五、遵照《譏層民用建筑設計防火規范》(簡稱《高規》)GB50045-95及《氣壓給水設計規范》、CECS76：95規定的有關技術參數進行設計。

高層建筑變頻給水泵標準試驗裝置的規定
　　必須采取一切有效措施來保證通過測量截面的液體具有如下特性：
　?、佥S對稱的速度分布；
　　②等靜壓分布；
　?、蹮o裝置引起的旋渦。
　　對于標準的試驗回路，從具有自由液面的水池中引水或是在閉式回路中的所設的具有靜止液面的大容器中引水，和泵入口等直徑的直管長度規定為：
　?、偃缛肟诠澚鏖y一直保持全開狀態，則和案入、口等直徑的直管長度不小于7D（D為泵人口、出口管通徑）；
　　②如人口節流閥處于任意開度狀態，則和泵入口等直徑的直管長度不小于12D;
　?、蹣藴试囼炑b置，則和泵人口等直徑的直管長度不小于4D（C級）或5D（B級）。

高層建筑變頻給水泵停泵時應進行的工作及運行中常出現的問題：

先把泵（風機）出口門關閉，以防逆止門不嚴，母管內的壓力水倒流回人L-1管里，引起手動試壓泵倒轉。倒水對系統不利，倒轉對水泵有危害。
　　停風機、停泵，并注意惰走時間。如果時間過短，就要檢查泵（風機）是否有磨卡現象。
　　對于強制潤滑的大型水泵（如鍋爐給水泵），停泵前還需起動輔助油泵，以防降速過程中燒毀軸瓦。泵（風機）停止時，應根據系統與泵（風機）的連接情況來確定人口閥是否應該關閉。關閉出口門后應即時拉閘停機。六、泵或風機在起動合閘后應進行的工作觀察泵或風機是否能起動，同時應傾聽風機或泵的電動機聲音。如果發出嗡嗡的聲音而電動機不能轉動，應立即拉閘停止，并檢査不轉動的原因。
　　檢查時應注意泵（風機）是否卡住或手動盤車檢査。
　　檢查電動機是否正常、接線是否正確。有時會因為電動機有一相斷路而無法轉動。
　　水泵在運行中常出現的異音

大功率高層建筑變頻給水泵配備軟啟動器的節能原理：

電動機屬感性負載，電流滯后電壓，大多數用電器都屬此類。為了提高功率因數須用容性負載來補償，并電容或用同步電動機補償。降低電動機的激磁電流也可提高功率因數(HPS2節能功能，在輕載時降低電壓，使激磁電流降低，使COS∮提高)。

節能運行模式：輕載時降低電壓減少了激磁電流，電機電流分為有功分量和無功分量(激磁分量)提高COS∮。

節能運行模式：當電動機負載輕時，軟啟動器在選擇節能功能的狀態下，PF開關熱撥至Y位，在電流反饋的作用下，軟啟動器自動降低電動機電壓。減少了電動機電流的勵磁分量。從而提高了電動機的功率因數(COS∮)。(國產軟啟動器多無此功能)在接觸器旁路狀態下無法實現此功能。TPF開關提供了節能功能的兩種反應時間;正常、慢速。節能運行模式：自動節能運行。(正常、慢速兩種反應速度)空載節能40%，負載節能5%。
