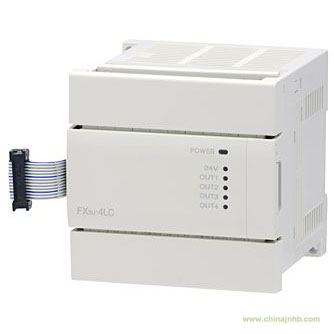

FX3U-4LC 三菱PLC模塊 三菱FX3U溫度調節模塊FX3U-4LC價錢、FX3U4LC、FX3U4LC、3U-4LCFX3U-4LC參數說明:4通道的溫度調節模塊(熱電阻/熱電偶/低電壓)三菱PLCFX3U-4LC溫度掌握模塊產物[chǎn wù]規格說明1、電源規格接口單元驅動電源:DC24V+20%-15%50mACPU驅動電源:DC5V160mA2、輸出規格輸出點數:4點輸出體式格局:NPN集電極開路型晶體管輸出額定負載電壓:DC5~24V最大負載電壓:DC30V以下最大負載電流:100mAOFF時漏漏電流:0.1mA以下ON時最大電壓:1.5V(100mA通電時)掌握輸出周期:0.5~100.0秒3、溫度掌握掌握體式格局:雙位掌握,規范PID掌握,加熱和冷卻PID掌握,串級掌握掌握操作周期:250ms/4ch輸出點數:4點【輸出類型】熱電偶:K,J,R,S,E,T,B,N(JISC1602-1995),PLII,W5Re/W26Re,U,L測溫電阻:3線式Pt100JISC1604-1997(新JIS)、3線式JPt100JISC1604-1981(舊JIS)、2/3線式Pt1000JISC1604-1997低電壓輸出:DC0~10mV,DC0~100mV【測量精度】周圍溫度25℃±5℃:K型熱電偶輸出規模500℃以上的情形下、滿刻度±0.3%(±1digit)周圍溫度0~55℃:K型熱電偶輸出規模500℃以上的情形下、滿刻度±0.7%(±1digit)測量精的輸出品種、輸出規模規格是分歧[fēn qí]的。冷接點賠償[péi cháng]溫度誤差:±1.0℃內,當輸出值為-100到-150時誤差為±2.0℃,當輸出值為-150到-200時誤差為±3.0℃分辯率:0.1℃(0.1℉)或1℃(1℉),0.5μV或5.0μV(取決于使用的傳感器的輸出規模而變化)采樣周期:250ms/4ch內部電阻效應:約0.125μV/Ω(熱電偶輸出時)【輸出線電阻】3線式:滿刻度約0.03%/Ω、1線式10Ω以下2線式:滿刻度約0.04%/Ω、1線式7.5Ω以下輸出阻抗:1MΩ或更大傳感器電流:約0.25mA(測溫電阻輸出時)輸出斷線后的操作:高刻度輸出短路后的操作:低刻度4、CT輸出輸出點數:4點電流檢測計:CTL-12-S36-8,CTL-12-S56-10,CTL-6-P-H加熱器電流測量值:使用CTL-12-S36-8時0.0~100.0A、使用CTL-12-S56-10時0.0~100.0A、使用CTL-6-P-H時0.0~30.0A測量精度:輸出值的5%與2A之間的大值(不包羅電流檢測計精度)采樣周期:1秒5、測量溫度規模K:-200~1300℃/-100~2400°FJ:-200~1200℃/-100~2100°FT:-200~400℃/-300~700°FS:0~1700℃/0~3200°FR:0~1700℃/0~3200°FE:-200~1000℃/0~1800°FB:0~1800℃/0~3000°FN:0~1300℃/0~2300°FPLII:0~1200℃/0~2300°FW5Re/W26Re:0~2300℃/0~3000°FU:-200~600℃/-300~700°FL:0~900℃/0~1600°F低電圧入力:DC0~10mV,DC0~100mVPt100(3線式):-200~600℃/-300~1100°FJPt100(3線式):-200~500℃/-300~900°FPt1000(2/3線式):-200.0~650.0℃/-328~1184°F6、其它規格加熱器斷線檢測:緩沖存儲器中警報檢測(0.0~100.0A的規模可變)外形尺寸H*W*D:90*90*86分量:0.4kg
