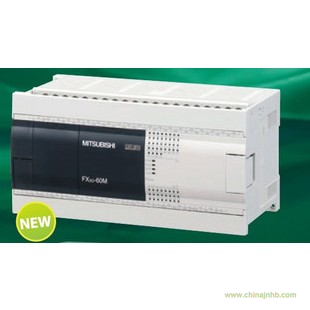

三菱PLC FX3GA-60MR (編號:2458780)三菱PLC掌握系統干擾剖析和對策三菱的可編程掌握器(PLC)是一種新型的通用自動化掌握裝配,作為工業掌握領域的焦點掌握器,跟著工業裝備自動化掌握手藝的成長,在工業裝備掌握中的運用越來越普遍。綜合剖析三菱PLC系統現場運用時的干擾起源和干擾的途徑,提出消弭或削減干擾源、合理接地、消弭空間輻射干擾等按捺干擾、應用軟件保證三菱PLC系統不變運轉的對策。采用[cǎi yòng]需要[xū yào]的抗干擾措施,保證三菱PLC掌握系統的靠得住性。1.三菱plc的電磁干擾的類型影響PLC掌握系統的干擾源大都發生[fā shēng]在電流或電壓猛烈變化的部位,這些電荷猛烈挪動的部位就是干擾源。干擾類型通常按干擾發生[fā shēng]的原因、噪聲干擾模式和噪聲波形性質來劃分。按噪聲發生[fā shēng]的原因分歧[fēn qí],分為放電噪聲、浪涌噪聲、高頻振蕩噪聲等;按噪聲的波形、性質分歧[fēn qí],可分為連續噪聲、偶發噪聲等;按噪聲干擾模式分歧[fēn qí],分為共模干擾和差模干擾。共模干擾是旌旗燈號對地的電位差,次要由電網串入、地電位差及空間電磁輻射在旌旗燈號線上感應的共態電壓迭加所形成。共模電壓經由過程紕繆[pī miù]稱電路可轉換成差模電壓,影響測控旌旗燈號,形成元器件破壞。差模干擾是指作用于旌旗燈號南北極間的干擾電壓,次要由空間電磁場在旌旗燈號間耦合感應及由不服衡電路轉換共模干擾所形成的,這類干擾疊加在旌旗燈號上,直接影響掌握精度。2、三菱plc的電磁干擾的次要起源和途徑1、來自空間的輻射對三菱plc的干擾?？臻g輻射電磁場次要來自現場動力線路、電氣裝備的暫態進程、雷電、無線旌旗燈號、高頻感應加熱裝備等,與現場裝備安插及裝備所發生[fā shēng]的電磁場有關。三菱PLC系統遭到的輻射干擾,次要經由過程兩條路徑:一是對三菱PLC通訊收集的輻射,由通訊線路感應引入干擾;二是直接對三菱PLC內部的輻射,由電路感應發生[fā shēng]干擾。2、來自電源的傳導對三菱plc的干擾三菱PLC電源通常采用隔離電源,但因其機構及制作工藝等要素使其隔離性其實不理想。理論中,因電源引入的干擾形成三菱PLC掌握系統故障的情形許多。三菱PLC系統的正常供電電源均由電網供電,因為電網籠罩規模廣,它將遭到所有空間電磁干擾而在線路上感應電壓和電流,尤其是電網內部的變化、大型裝備起停、開關操作浪涌、短路電流沖擊、交直撒播動裝配惹起的諧波等,都經由過程輸電線路傳到電源原邊,發生[fā shēng]干擾。次要經由過程兩條路徑:一是經由過程三菱PLC供電電源引入的干擾;二是經由過程變送器電源或共用旌旗燈號儀表的供電電源引入的干擾。3、來自旌旗燈號線引入的傳導對三菱plc的干擾與三菱PLC掌握系統銜接的各類旌旗燈號傳輸線,除傳輸有用的各類旌旗燈號之外,還會遭到內部干擾旌旗燈號侵入。由旌旗燈號引入的干擾會惹起I/O旌旗燈號工作異常和測量精度大大下降,嚴重時將惹起元器件損傷。干擾次要有兩種途徑:一是經由過程變送器供電電源或共用旌旗燈號儀表的供電電源串入的電網干擾;二是旌旗燈號線受空間電磁輻射感應的干擾,即旌旗燈號線上的內部感應干擾。關于隔離、屏障機能差的系統,還將招致旌旗燈號間互相關擾,惹起共地系統總線回流,嚴重時形成系統誤動和死機。
