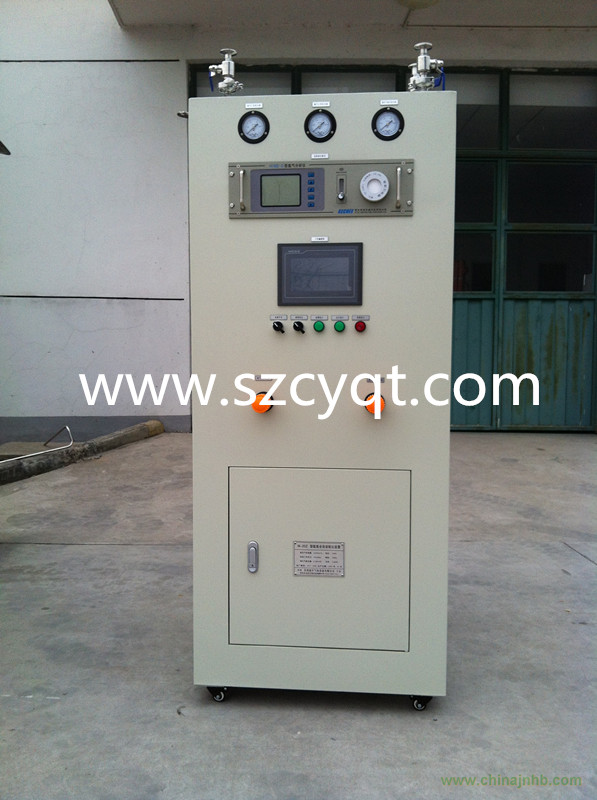

全自動氫氮混合配比器混合氣體配比器設備工作原理；

        進入配比柜的氫氣、氮氣經配氣進口減壓穩壓后，由各路數字氣體流量計指示各種氣體流量、壓力，然后經PLC計算控制需要注入的量，來達到配比需要的混合含量。配比在后級流量變化時自動調節需要加入的氫氣、氮氣的含量，并由分析儀實時監測配比氣體的百分含量比。配比柜采用觸摸屏顯示并控制配氣參數，有以下幾個優點。

    1、采用數字流量計，實時顯示各路氣體的用氣量。

    2、進口壓力有波動時，自動調節加入量并保持配比含量。

    3、高精度壓力傳感器實時控制并監測混合氣體壓力。

    4、設各路報警，最大限度保證配比器的正常運行。

              5，配氣裝置采用分體式結構，由獨立控制柜和配氣執行器組成。完成遠程控制需要

全自動氫氮混合配比器混合氣體配比器主要技術指標；

         1、  原料氣

            氮氣壓力                0.3-1,6Mpa 可調

            氫氣壓力                0.3-1,6Mpa 可調

        2、  工作壓力               0.3-1,6Mpa 可調

        3、  混合氣流量              ≥20NM3/h

           混合氣含氫量            0-20%可調

           混合氣壓力              0.3-1,6Mpa 可調

           混合氣精度              ±1.%

        4、  裝機功率                200W

        5、  電源                    220V、50HZ

        6、  設備重量                約150Kg

        7，  外型尺寸                700×600×1400mm

        8、  設備顏色                米白色

 全自動氫氮混合配比器混合氣體配比器 設備主要組成及功能；

1,氣體流量計；是本系統的控制機構，其動作直接受執構控制。是混合配比的關鍵部件。

2,穩壓減壓控制閥；控制壓力及流量、混合氣壓力主要穩壓部件。

3,氫氣分析儀；是本設備的檢測機構(小流量計是氫分儀的 流量控制器)，顯示配比氣中的百分比含量。

4,開關閥門；控制氣體的通斷，停止設備運行。

5,壓力傳感器；檢測混合氣壓力，并配合閥門調節壓力。

6,混合罐；混合氣混合罐，把各路氣體混合均勻。

7,觸摸屏；顯示實時流程、配氣參數、報警參數等。

8,電氣組合；控制操作設備，直觀顯示工作流程、工作狀態。

全自動氫氮混合配比器混合氣體配比器工藝流程；

全自動氫氮混合配比器混合氣體配比器工藝流程及控制方法

1.全自動氫氮混合配比器混合氣體配比器采用進口質量流量控制器控制器氣體的體積流量進行二元或三元氣體的混合配比，在設備高精度工作的同時，保證設備運行的可靠性和配比穩定性。（三元氣體  以相應標準氣體做同比例標定，實測氣體顯示數據做依據做比對數據檢測或聯機色譜儀在線監測微調質量流量計設備參數，使其最終混配比例在0.1%以內，具體數據以色譜儀或氣體分析儀的分辨率為基準）

2、全自動氫氮混合配比器混合氣體配比器控制方式

         采用知名品牌PLC與觸摸屏控制，實時顯示配比流程、配比比例、工作壓力、報警參數等信息，使操作變的簡易明了。控制采用PLC與質量流量控制器做通訊控制，保證了配比的精度，同時設備設手動操作顯示儀，可手動調節配比的比例。
