板式換熱器是由一系列具有一定波紋形狀的金屬片疊裝而成的一種新型高效換熱器。各種板片之間形成薄矩形通道，通過板片進行熱量交換。板式換熱器是液—液、液—汽進行熱交換的理想設備。它具有換熱效率高、熱損失小、結構緊湊輕巧、占地面積小、安裝清洗方便、應用廣泛、使用壽命長等特點。在相同壓力損失情況下，其傳熱系數比列管式換熱器高3-5倍，占地面積為管式換熱器的三分之一，熱回收率可高達90%以上。
板式換熱器（Plate Type Heat Exchanger），本成套設備由板式換熱器、平衡槽、離心式衛生泵、熱水裝置（包括蒸汽管路、熱水噴入器）、支架以及儀表箱等組成。用于牛奶或其它熱敏感性液體之殺菌冷卻。欲處理的物料先進入平衡槽，經離心式衛生泵送入換熱器、經過預熱、殺菌、保溫、冷卻各段，凡未達到殺菌溫度的物料，由儀表控制氣動回流閥換向、再回到平衡槽重新處理。物料殺菌溫度由儀表控制箱進行自動控制和連續記錄，以便對殺菌過程進行監視和檢查。此設備適用于對牛奶預殺菌、巴式殺菌。板式換熱器的型式主要有框架式（可拆卸式）和釬焊式兩大類，板片形式主要有人字形波紋板、水平平直波紋板和瘤形板片三種。
板式換熱器的應用范圍：
a. 制冷：用作冷凝器和蒸發器。
b. 暖通空調：配合鍋爐使用的中間換熱器、高層建筑中間換熱器等。
c. 化學工業：純堿工業，合成氨，酒精發酵，樹脂合成冷卻等。
d. 冶金工業：鋁酸鹽母液加熱或冷卻，煉鋼工藝冷卻等。
e. 機械工業：各種淬火液冷卻，減速器潤滑油冷卻等。
f. 電力工業：高壓變壓器油冷卻，發電機軸承油冷卻等。
g.造紙工業：漂白工藝熱回收，加熱洗漿液等。
h.紡織工業：粘膠絲堿水溶液冷卻，沸騰硝化纖維冷卻等。
i.食品工業：果汁滅菌冷卻，動植物油加熱冷卻等。
j. 油脂工藝：皂基常壓干燥，加熱或冷卻各種工藝用液。
k. 集中供熱：熱電廠廢熱區域供暖，加熱洗澡用水。
l. 其他：石油、醫藥、船舶、海水淡化、地熱利用、太陽能利用。
設計特點：
1、高效節能：其換熱系數在3000～4500kcal/m2·°C·h，比管殼式換熱器的熱效率高3~5倍。
2、結構緊湊：板式換熱器板片緊密排列，與其他換熱器類型相比，板式換熱器的占地面積和占用空間較少，面積相同換熱量的板式換熱器僅為管殼式換熱器的1/5。

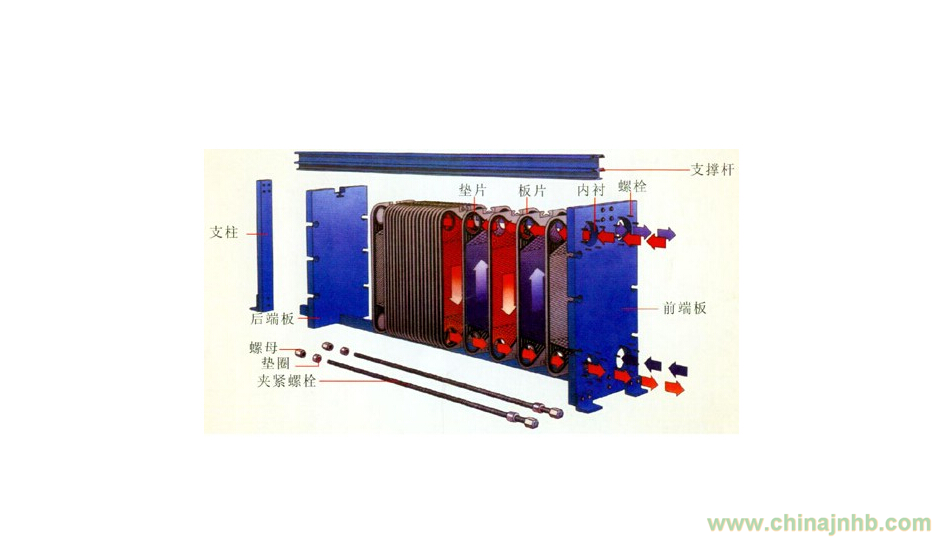

3、容易清洗拆裝方便：板式換熱器靠夾緊螺栓將夾固板板片夾緊，因此拆裝方便，隨時可以打開清洗，同時由于板面光潔，湍流程度高，不易結垢。
4、使用壽命長：板式換熱器采用不銹鋼或鈦合金板片壓制，可耐各種腐蝕介質，膠墊可隨意更換，并可方便在、拆裝檢修。
5、適應性強：板式換熱器板片為獨立元件，可按要求隨意增減流程，形式多樣；可適用于各種不同的、工藝的要求。
6、不串液，板式換熱器密封槽設置泄液液道，各種介質不會串通，即使出現泄露，介質總是向外排出。
板式換熱器應用范圍
|
無機化工
|
各種無機酸、堿、鹽的加熱，冷卻、蒸發、冷凝，硫酸的冷卻，各種濃度的堿液及電解液的加熱、脫鹽工藝熱回收裝置。
|
|
有機化工
|
介質液體的加熱，冷卻，冷凝和再沸；含小顆粒或少量纖維液體的加熱；甲醛，甲醇、乙醇、農藥、染料、涂料的冷卻。
|
|
石油工業
|
各種油品的加熱及冷卻，塔頂氣體的冷凝、冷卻，工廠冷卻水系統，工廠酸性水的處理。
|
|
冶金工業
|
煉焦爐直接或間接發生一次各式汽水/水水換熱機組，軋機潤滑油和齒輪油的冷卻，余熱回收利用。
|
|
電力工業
|
中央冷卻系統、透平用油各式汽水/水水換熱機組、柴油發動機各式汽水/水水換熱機組、發電機各式汽水/水水換熱機組、地熱熱水交換器。
|
|
食品工業
|
各種食品、飲料、果汁、啤酒等加工過程中的加熱、冷卻、蒸發、結晶、殺菌。
|
|
造紙工業
|
冷卻黑液、漂白液熱回收系統、堿液加熱、冷卻、木漿的凝縮、水加熱。
|
|
城市供熱
|
冬季為辦公樓、工廠、小區住宅樓等建筑物提供采暖；賓館、飯店的供熱、、供水；空調系統的制熱、制冷。
|
|
制藥工業
|
各種藥液、純水的加熱、冷卻、蒸發、冷凝及殺菌。
|
板式換熱器整機主要參數
|
 參數
型號
|
設計
壓力
MPa
|
設計溫度℃
|
最大熱交換量
MW
|
傳熱
系數w/m2·℃
|
液（汽）
體處理量
m3/h
|
管口
直徑mm
|
裝機
面積
m2
|
最大裝機質量kg
|
|
BR002
|
≤2.5
|
-50~250
根
據
密
封
墊
材
料
及
性
能
確
定
|
0.3
|
≤5000
|
10（80）
|
20
|
0.2-2
|
35
|
|
BR005
|
0.6
|
≤6500
|
20（200）
|
40
|
1-5
|
70
|
|
BR01
|
1.0
|
60（600）
|
50
|
2-10
|
280
|
|
BR02
|
6
|
80（800）
|
65
|
4-30
|
600
|
|
BR035
|
16
|
150（1500）
|
100
|
10-60
|
1450
|
|
BR05
|
30
|
300（2800）
|
150
|
20-140
|
2500
|
|
BR065
|
35
|
300（2800）
|
150
|
40-200
|
2700
|
|
BR08
|
≤0.2
|
50
|
≤6500
|
600（6000）
|
200
|
50-250
|
5000
|
|
BR10
|
70
|
600（6000）
|
200
|
80-400
|
7500
|
|
BR13
|
90
|
900（9000）
|
250
|
100-650
|
10000
|
|
BRB03
|
15
|
300（3000）
|
200
150
|
10-60
|
2000
|
|
BRB06
|
25
|
500（5000）
|
30-150
|
3000
|
|
BRB08
|
40
|
700（7000）
|
50-250
|
5000
|
（2） 板式換熱器板式換熱器是一種結構緊湊，組裝方便，占地面積小，傳熱系數高的熱交換設備。當雷諾數為200時，就能達到湍流狀態，熱系數可達4000-7000W/M2℃，是同等流速的管殼式換熱器的3至5倍。設計上是軟硬結合的熱混合的設計技術，不同的波紋面的孿生軟硬板，根據不同的要求，可以組合不同的阻力的流道，從而使傳熱達到最優化，可實現其經濟合理化。其最大的缺點是由于組合件是有橡膠密封，承壓有極限，不能應用相對高壓的環境中。由于板片之間交叉成網狀結構，要求其運行的介質分子的顆粒要有一定的范圍，不然很容易堵塞，由于獨特的組合形式，泄露時維修極其方便，更換配件簡單，所以大多行業用量較大，例如集中供熱行業、輕工、石油、化工食品等多個行業。
山東及道富機械科技有限公司現有的產品主要分為四大板塊。第一板塊為采暖供熱換熱設備，包括各式換熱器以及由它們所組成的各種汽水、水水整套換熱機組等，僅換熱器就有板式換熱器、雙紋管換熱器、波節管換熱器、浮動盤管換熱器及浮動盤管容積式換熱器等；第二板塊為環保供水設備，包括全自動變頻恒壓供水設備、全自動氣壓供水設備、智能無負壓供水設備、囊式定壓供水設備、定壓補水裝置等；第三板塊為循環水水處理設備，包括電子反沖式除污器、旋流除砂器、美國阿圖祖/富萊克FL型全自動軟化器、臭氧發生消毒器、電子水處理器等。另外公司還配套生產一些水暖系統輔機設備，如膨脹水箱、裝配式水箱、分集水器、分汽缸、儲油罐、儲氣罐、穩壓膨脹罐等以及各種游泳池過濾設備；第四板塊為畜牧機械設備，包括擠奶設備及牧場管理系統、發情及反芻監控系統，牛奶瞬時冷卻系統、牧場糞污處理系統等，為奶牛、奶羊、肉牛提供個性化的系列產品和一體化的整體解決方案。
