概述

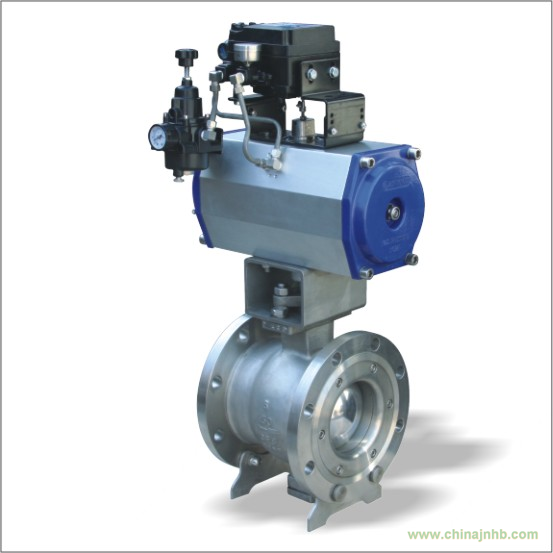

ZJRP氣動偏心旋轉閥（凸輪撓曲調節閥）由執行機構和偏心旋轉閥組成，是一種由部分球閥板繞 偏心軸心旋轉來控制流體的角行程調節閥。閥芯的回轉中心不與旋轉軸同心，可減少磨損，延長 使用壽命，閥芯后部設有一個導流翼，有利于流體穩定流 動，具有良好的穩定性。其次，還有流量大，可調范圍廣 等特點。廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。
標準規格
閥體型式：直通鑄造偏心球形閥
閥芯型式：偏心弓型截球體
公稱通徑：DN50 ~300 NPS 2〞~12〞
公稱壓力：PN16 ~40 CLASS 150LB ~300LB
連接方式：法蘭 FF、RF、RTJ、等.
對夾式
閥蓋形式：一體式
填 料：V型聚四氟乙烯、柔性石墨填料等
密 封 墊：金屬夾石墨密封
執行機構：氣動：氣動活塞式執行機構、氣動薄膜執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆
型號編制
| Z |
執行機構 |
R |
結構形式 |
-公稱壓力 |
閥體材質 |
公稱通徑 |
| Z系列調節閥 |
S:氣動活塞執行機構
J:氣動薄膜執行機構
A:電動DTR執行機構
R:電動3810R執行機構 |
R
角行程 |
P:標準型全腔偏心旋轉調節閥
PF:軟密封偏心旋轉調節閥
RP:縮腔型偏心旋轉調節閥
|
PN16=16
CL150LB=150 LB |
C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材質
|
DN50= DN50
NPS2〞=NPS2〞
|
| 如：氣動活塞式偏心旋轉調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZSRP-16C DN50 |
性能
| 流量特性 |
近似等百分比
 |
| 可調范圍 |
全腔型 100:1 縮腔型 40：1 |
| 額定CV值 |
全腔型CV 14~1750 縮腔型CV 6-700 |
| 行程 |
全開 60° |
| 允許泄漏量 |
硬密封:IV級（0.01% 閥額定容量） 軟密封:VI級（氣泡級） |
| 基本誤差% |
氣動 ±2 |
電動±2.0 |
| 回差% |
氣動 ≤1.5 |
電動≤1.0 |
| 死區% |
氣動 ≤0.6 |
電動≤1.0 |
選用參數表
| 公稱通徑DN（mm） |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 額定流量系數Cv |
全腔型 |
14 |
30 |
55 |
100 |
135 |
230 |
320 |
500 |
850 |
1300 |
1750 |
| 縮腔型 |
6 |
12 |
20 |
40 |
54 |
92 |
128 |
200 |
340 |
520 |
700 |
| 雙作用氣動執行機構 |
氣源壓力 400KPa |
| 型號 |
扭矩（N.M）
|
PTFE填料，金屬密封允許壓差 單位MPa |
| ATD63 |
23.5 |
2.35 |
0.94 |
|
|
|
|
|
|
|
|
|
| ATD75 |
46.5 |
5.0 |
2.84 |
1.49 |
0.57 |
0.33 |
|
|
|
|
|
|
| ATD88 |
73.2 |
|
|
2.39 |
0.99 |
0.62 |
|
|
|
|
|
|
| ATD100 |
106 |
|
|
|
1.54 |
0.99 |
0.30 |
0.19 |
|
|
|
|
| ATD125 |
221 |
|
|
|
|
|
1.29 |
0.80 |
0.39 |
|
|
|
| ATD160 |
453 |
|
|
|
|
|
2.84 |
1.79 |
0.89 |
0.47 |
0.26 |
0.14 |
| 單作用氣動執行機構 |
氣源壓力 400KPa |
| 型號 |
扭矩（N.M）
|
PTFE填料，金屬密封允許壓差 單位MPa |
| ATS75 |
26.5 |
0.19 |
|
|
|
|
|
|
|
|
|
|
| ATS88 |
44 |
1.19 |
0.09 |
|
|
|
|
|
|
|
|
|
| ATS100 |
60.7 |
3.97 |
1.59 |
0.81 |
0.11 |
|
|
|
|
|
|
|
| ATS125 |
126 |
|
|
2.19 |
0.89 |
0.59 |
|
|
|
|
|
|
| ATS160 |
269 |
|
|
|
|
1.39 |
0.53 |
0.34 |
|
|
|
|
| ATS200 |
467 |
|
|
|
|
|
2.84 |
1.79 |
0.89 |
0.47 |
0.26 |
0.14 |
需要查看更多的產品資料，或要求高質量印刷樣本， 請聯系我們
