電動三通調節閥-合流ZAZQ-分流ZAZX
一、電動三通調節閥 概述

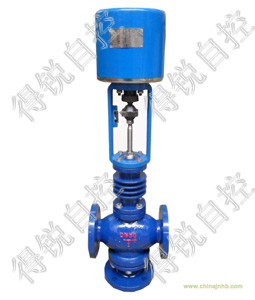

ZAZQ(X)電動三通調節閥采用雙閥芯上下導向結構，配用電動執行機構機構，閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），從而達到流體混合升溫或降溫，或流體不等量分流，滿足不同工礦的使用要求。該閥體具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確和維修方便等優點。可用于各種不同的工作條件，特別適用于石油工業熱交換器的溫度控制系統和其他的各行業的自動化控制系統。本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種型式。產品公稱壓力等級有 PN1.6 、 4.0 6.4 ；閥體口徑范圍 DN20-DN300 ；適用流體溫度 -150℃ -+ 560℃ 范圍內多種檔次；泄露等級氛分為 Ⅳ 級、 Ⅴ 級、 Ⅵ 級；流量特性有直線、等百分比。多種規格可供選擇。
二、電動三通調節閥 主零件材料及結構圖
1
|
閥體
|
WCB
|
CF8
|
CF 8M
|
CF 3M
|
/1.jpg)
|
2
|
閥座
|
304
|
304
|
316
|
316L
|
3
|
閥芯
|
304
|
304
|
316
|
316L
|
4
|
導向套
|
WCB
|
CF8
|
CF 8M
|
CF 3M
|
5
|
閥蓋
|
WCB
|
CF8
|
CF 8M
|
CF 3M
|
6
|
閥桿
|
304
|
304
|
316
|
316L
|
7
|
填料
|
PTFE/ 柔性石墨
|
8
|
彈簧
|
65Mn
|
304
|
316
|
316L
|
9
|
螺母
|
304
|
304
|
316
|
316L
|
 |
 |
| 三通分流閥 |
三通合流閥 |
三通閥由于有兩個通道，一個通道開啟時則另一個通道關閉，所有作用方式無氣開氣閉之說，訂購三通閥時，一定要說明要合流還是分流，氣動的得說明氣室壓力增加時，主通道流量增大還是減小。
三、電動三通調節閥 電動執行機構
1 、電動執行機構主要性能參數
型號
|
額定輸出力 N
|
速度 mm/s
|
技術參數
|
PSL
|
381L
|
PSL
|
381L
|
PSL
|
381L
|
PSL
|
381L
|
201
|
381LSA-08
381LXA-08
|
1000
|
800
800
|
0.25
|
4.2
4.2
|
電源： AC220V 50Hz
輸入信號： DC4-20mA
DC1-5V
( 信號線用屏蔽線 )
輸出信號： DC4 ～ 20mA
防護等級： IP67
帶手輪
|
電源： AC220V 50Hz
輸入信號： DC4-20mA
DC1-5V
( 信號線用屏蔽線 )
輸出信號： DC4 ～ 20mA
防護等級：相當 IP55
隔爆標志： ExdⅡBT4
帶手柄
|
202
|
381LSA-20
381LXA-20
|
2000
|
2000
2000
|
0.50
|
2.1
2.1
|
204
|
381LSB-30
381LXB-30
|
4500
|
3000
3000
|
0.50
|
3.5
3.5
|
208
|
381LSB-50
381LXB-50
|
8000
|
5000
5000
|
1.00
|
1.7
1.7
|
312
|
381LSC-65
|
12000
|
6500
|
0.60
|
2.8
|
325
|
381LSC-99
|
25000
|
10000
|
1.0
|
2.0
|
2 、主要性能指標
項目
|
指標值
|
基本誤差％
|
配 3810L ±2.5 ； 帶定位器 ±1.0
|
回差％
|
配 381L ±2.0 ； 配 PSL±1.0
|
死區％
|
1.0
|
始終點偏差％
|
電開
|
始點
|
±2.5
|
終點
|
±2.5
|
電關
|
始點
|
±2.5
|
終點
|
±2.5
|
可調范圍
|
50 ： 1
|
額定行程偏差％
|
2.5
|
泄量量 L/H
|
符合 JB/T7387-94 IV 級 小于閥的額定容量 ×10-4
|
3 、允許壓差
公稱通徑 (mm)
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
閥座直徑 (mm)
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
執行機構
|
允許壓差 △P （ MPa ）
|
配 PSL
|
PSL202
|
6.4
|
6.4
|
6.4
|
4.90
|
3.14
|
1.92
|
1.23
|
0.78
|
|
|
|
|
|
|
|
|
PSL204
|
|
|
|
|
|
4.31
|
2.76
|
1.76
|
1.04
|
0.69
|
0.44
|
|
|
|
|
|
PSL208
|
|
|
|
|
|
|
|
|
1.86
|
1.23
|
0.78
|
0.50
|
0.35
|
0.20
|
|
|
PSL320
|
|
|
|
|
|
|
|
|
|
|
|
?1.26
|
0.87
|
0.49
|
0.32
|
0.22
|
配 381L
|
381LSA-20
|
6.4
|
6.4
|
6.4
|
4.90
|
3.14
|
1.92
|
1.23
|
0.78
|
|
|
|
|
|
|
|
|
381LSB-50
|
|
|
|
|
|
4.79
|
3.06
|
1.96
|
1.16
|
0.76
|
0.49
|
|
|
|
|
|
381LSC-65
|
|
|
|
|
|
|
|
|
1.51
|
0.99
|
0.64
|
0.41
|
0.28
|
|
|
|
381LSC-99
|
|
|
|
|
|
|
|
|
|
|
|
0.63
|
0.44
|
0.25
|
0.16
|
0.11
|
注 : 實際配置需根據具體工藝參數確定。如果允許壓差一清楚或最大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決
四、 ZRSF(H) 電動三通調節閥 主要外型尺寸
公稱通徑（ DN ）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
結構長度
（ L ）
|
PN16/25
|
180
|
185
|
200
|
220
|
250
|
275
|
305
|
350
|
410
|
450
|
550
|
670
|
770
|
PN40
|
185
|
190
|
210
|
230
|
255
|
285
|
310
|
355
|
425
|
460
|
560
|
690
|
795
|
PN64
|
190
|
200
|
220
|
240
|
265
|
295
|
320
|
370
|
440
|
475
|
570
|
752
|
819
|
常溫型
（ H ）
|
PN16/25
|
535
|
553
|
556
|
698
|
703
|
959
|
969
|
981
|
1061
|
1076
|
1109
|
1361
|
1458
|
PN40
|
540
|
558
|
561
|
703
|
708
|
964
|
974
|
986
|
1066
|
1081
|
1114
|
1366
|
1463
|
PN64
|
545
|
563
|
566
|
708
|
713
|
969
|
979
|
991
|
1071
|
1086
|
1119
|
1371
|
1468
|
高溫型
（ H ）
|
PN16/25
|
735
|
753
|
756
|
898
|
903
|
1209
|
1219
|
1231
|
1381
|
1396
|
1429
|
1711
|
1808
|
PN40
|
745
|
763
|
766
|
908
|
913
|
1219
|
1229
|
1241
|
1391
|
1406
|
1439
|
1721
|
1818
|
PN64
|
755
|
773
|
776
|
918
|
923
|
1229
|
1239
|
1251
|
1401
|
1416
|
1449
|
1731
|
1828
|
H1
|
PN16/25
|
95
|
117
|
120
|
139
|
144
|
188
|
208
|
220
|
268
|
278
|
320
|
441
|
465
|
PN40
|
100
|
122
|
125
|
144
|
149
|
193
|
213
|
225
|
273
|
283
|
325
|
446
|
470
|
PN64
|
105
|
127
|
130
|
149
|
154
|
198
|
218
|
230
|
278
|
288
|
330
|
451
|
475
|
H2
|
87
|
90
|
D
|
225
|
257
|
310
|
壓力等級
|
GB ： 1.6 、 2.5 、 4.0 、 6.4MPa ANSI ： 150 、 300 、 600LB JIS ： 10 、 20 、 30K
|
執行機構
|
PSL 系列、 3810 系列、 DKJ 或 DKZ 系列等
|
※由于產品改進和技術創新或者一些特殊要求，各種閥門的連接尺寸可能會有所變化，請聯系我們技術部門，以得到最新的產品資料。我們也可按照你的現場要求定做特殊的結構尺寸的閥門。閥門的法蘭焊接坡口等尺寸連接按照各種標準的想關要求。
