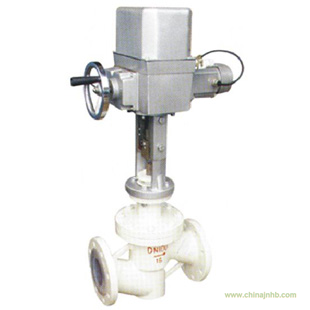

ZAZCF(ZDLCF)電動直通襯氟調節閥 概述
ZAZCF(ZDLCF)電動直通襯氟調節閥是一種波紋管密封單座調節閥，該閥接觸介質部位采用高壓注塑工藝，襯有能耐強腐蝕介質如：鹽酸、硫酸、硝酸、氫氟酸等和耐老化的聚四氟乙烯F46,又采用聚四氟乙烯波紋管密封，廣泛應用于各種工藝中對酸、堿等強腐蝕介質以及有毒易揮發等氣體、液體介質的過程控制。
ZAZCF(ZDLCF)電動直通襯氟調節閥 標準規格
閥體型式：直通鑄造球型襯氟閥體
閥芯型式：非平衡式單座襯氟柱塞閥芯
公稱通徑：DN20~150 NPS 3/4〞~ 6〞
公稱壓力：PN16 ~ 25 CLASS 150/300LB
連接方式：法蘭：FF、RF、MF、RTJ
閥蓋形式：襯氟波紋管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：聚四氟乙烯
執行機構：電動：3810L系列智能型執行機構、PSL系列智能型執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆
ZAZCF(ZDLCF)電動直通襯氟調節閥 型號編制
| Z |
執行機構 |
H |
結構形式 |
-公稱壓力 |
閥體材質 |
公稱通徑 |
| Z系列調節閥 |
R:電動3810L執行機構
D:電動PSL執行機構
|
H直行程 |
CF:標準型襯氟調節閥
|
PN16=16
CL150LB=150 LB
JIS10K=10K |
C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
|
DN25= DN25
NPS1〞=NPS1〞
|
| 如：Z型電動襯氟調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZRHCF-16C DN50 |
ZAZCF(ZDLCF)電動直通襯氟調節閥 性能
| 流量特性 |
直線、等百分比、快開 |
| 可調范圍 |
30:1 |
| 額定CV值 |
等百分比CV6.3~400 ，直線CV6.9~440 |
| 允許泄漏量 |
軟密封:VI級（氣泡級）
泄漏量標準:GB/T 4213 |
| 性能指標 |
|
氣動 |
電動 |
| 基本誤差% |
±1.5 |
±1.0 |
| 回差% |
≤1.5 |
≤1.0 |
| 死區% |
≤0.6 |
≤1.0 |
| 始終點偏差% |
±2.5 |
±2.5 |
| 額定行程偏差% |
≤2.5 |
≤2.5 |
ZAZCF(ZDLCF)電動直通襯氟調節閥 選用參數表
| 公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
| 額定流量系數Cv |
等百分比 |
|
8 |
12 |
20 |
32 |
50 |
70 |
100 |
200 |
240 |
| 直線 |
5 |
10 |
16 |
25 |
38 |
63 |
80 |
120 |
220 |
300 |
| 行程 |
16mm |
25 mm |
40mm |
60mm |
| 電動執行機構 |
最大允許壓差（MPa） |
| 型號 |
推力（N） |
| 3810L-08 |
800 |
2.38 |
1.52 |
|
|
|
|
|
|
|
|
| 3810L-20 |
2000 |
4.77 |
3.05 |
1.86 |
1.19 |
0.76 |
|
|
|
|
|
| 3810L-30 |
3000 |
|
|
2.79 |
1.79 |
1.14 |
|
|
|
|
|
| 3810L-50 |
5000 |
|
|
4.66 |
2.98 |
1.91 |
1.13 |
0.6 |
0.47 |
|
|
| 3810L-65 |
6500 |
|
|
|
|
|
1.35 |
0.8 |
0.57 |
0.39 |
0.26 |
| 3810L-99 |
10000 |
|
|
|
|
|
|
|
|
0.61 |
0.42 |
