1 PZ系列交流檢測儀表
1.1 概述
該系列儀表采用交流采樣技術，能分別測量電網中的電流、電壓、功率、功率因數和電能等參數，可通過面板薄膜開關設置倍率。帶RS-485通訊接口，采用Modbus或Profibus協議；也可將電量信號轉換成標準的直流模擬信號輸出；或帶開關量輸入／輸出，繼電器報警輸出等功能。
1.2 型號說明
1.3 技術指標
1.4 產品規格
● 48型產品規格
注：“■”為標配功能，“□”為選配功能。

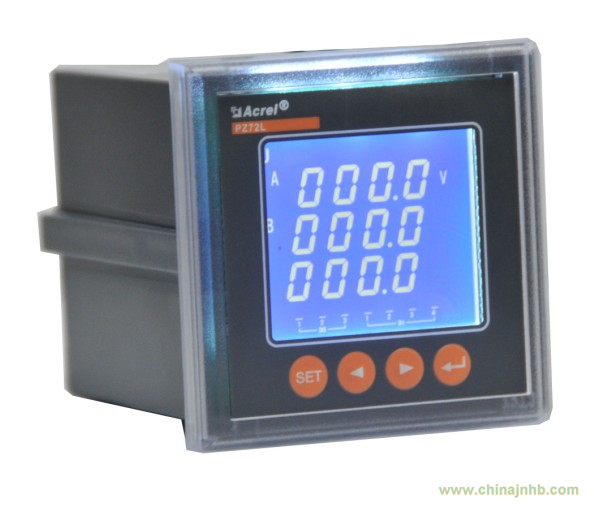

● 72型產品規格
注：
(1)“■”為標配功能，“□”為選配功能；
(2) PZ72(L)-AI、AI3、AV、AV3、F、P、E的J(繼電器越限報警輸出)與第二路開關量輸出復用，其他型號J功能的數量與開關量輸出一致；
(3) PZ72(L)-E在選配KC(2DI/2DO)功能時無脈沖信號輸出端口；
(4) PZ72(L)-E4(/H)在選配KC(2DI/2DO)功能時具備一路有功電能脈沖信號輸出端口，無輔助功能時具備兩路脈沖輸出端口。
(5) PZ72-F帶1路模擬量輸出，PZ72L-F不帶模擬量輸出。
● 80型產品規格
注：
(1)“■”為標配功能，“□”為選配功能；
(2) PZ80(L)-AI、AI3、AV、AV3、F、P、E的J(繼電器越限報警輸出)功能與第二路開關量輸出復用，其他型號J功能的數量與開關量輸出一致；
(3) PZ80(L)-E在選配KC(2DI/2DO)功能時無脈沖信號輸出端口；
(4) PZ80(L)-E3(4) (/H)在選配KC(4DI)功能時具備1路有功電能脈沖信號輸出端口，在選配KC(2DI/2DO)功能時無脈沖信號輸出端口，無輔助功能時具備兩路脈沖輸出端口；
(5) PZ80(L)-AI3、AV3最多可帶3路模擬量輸出，PZ80-F帶1路模擬量輸出，PZ80L-F不帶模擬量輸出。
● 96型產品規格
注：
(1)“■”為標配功能，“□”為選配功能；
(2) 繼電器越限報警（J）功能的數量與開關量輸出數量一致；
(3) PZ96(L)-E3(4)在選配4DI功能時具備1路有功電能脈沖信號輸出端口，在選配KC(2DI/2DO、4DI/2DO)功能時無脈沖信號輸出端口，在選配（2M、4DI2DO2M2C）功能或無輔助功能時具有兩路脈沖信號輸出端口；
(4) PZ96(L)-AI、AI3、AV、AV3最多可帶3路模擬量輸出，PZ96(L)-P3(4)、E3(4)、PZ96L-E4/H最多可帶2路模擬量輸出，PZ96-F帶1路模擬量輸出，PZ96L-F不帶模擬量輸出。
(5) 選配事件記錄功能時，必需為液晶表且配置DI或DO功能。
● 42型產品規格
注：
(1)“■”為標配功能，“□”為選配功能；
(2) 繼電器越限報警（J）功能的數量與開關量輸出數量一致；
(3) PZ42(L)-E3(4)在選配KC(8DI/2DO)功能時無脈沖信號輸出端口。
(4) PZ42(L)-AI、AI3、AV、AV3最多可帶3路模擬量輸出，PZ42(L)-P3(4)、E3(4)、PZ42L-E4/H最多可帶4路模擬量輸出，PZ42-F帶1路模擬量輸出，PZ42L-F不帶模擬量輸出。
(5) 選配事件記錄功能時，必需為液晶表且配置DI或DO功能。
● 96B型產品規格
注：
(1)“■”為標配功能，“□”為選配功能；
(2) PZ96B- E3(E4)帶DO功能時不帶脈沖輸出功能。
1.5外形及尺寸(單位：mm)
注：PZ96B-P3(P4/E3/E4)的進深為102，PZ96B-AI(AV/F)老產品的進深為127，具體詳詢廠家。
1.6 接線端子
● 電流表
● 電壓表（頻率表同單相電壓表）
● 功率表
● 電能表/總諧波表
注1：適用于單相電能表及開關量為8DI/2DO的場合；
注2：適用于選配8DI/2DO的場合。
注3：
為用于CT二次側短接的試驗端子。
注4：適用于PZ42(L)-E3(4)選配4DI/4DO，具備一路電能脈沖信號的場合。
