嵌入式安裝電能計量裝置
1、概述
嵌入式安裝電能計量裝置是針對電力系統、工礦企業、公用設施的電能統計、管理需求而設計的一款智能儀表，集成了全部電力參數測量及全面的電能計量及考核管理，提供上24時、上31日以及上12月的各類電能數據統計。帶有開關量輸入和繼電器輸出可實現“遙信”和“遙控”功能，并具備報警輸出。帶有RS485通信接口，采用MODBUS-RTU協議，可廣泛應用于各種控制系統，SCADA系統和能源管理系統中。
2、產品規格
型號
功能特性
|
AEM96
|
AEM42
|
顯示方式
|
液晶屏
|
參
數
測
量
|
三相電壓
|
■
|
■
|
三相電流
|
■
|
■
|
電網頻率
|
■
|
■
|
有功功率
|
■
|
■
|
無功功率
|
■
|
■
|
視在功率
|
■
|
■
|
功率因數
|
■
|
■
|
零線電流
|
|
■
|
電壓總諧波
|
|
■
|
電流總諧波
|
|
■
|
最大需量
|
□
|
□
|
電
能
計
量
|
有功電能
|
■
|
■
|
無功電能
|
■
|
■
|
復費率電能
|
□
|
□
|
歷史電能統計
|
□
|
□
|
開關量
|
2DI/2DO
|
□
|
|
4DI/2DO
|
|
□
|
通訊
|
RS485/Modbus-RTU
|
■
|
■
|
注 1.“■”為標配功能；“□”為選配功能；
2：復費率電能：2套時段，4費率、12日時段、電能數據歷史統計功能、最大需量及發生時間、開關量，支持報警輸出。
3、技術參數
型號
參數
|
AEM96
|
AEM42
|
接線方式
|
三相三線、三相四線
|
測
量
|
電
壓
|
參比電壓Un
|
AC220V、AC100V、AC57.7V
|
測量范圍
|
0.7Un~1.3Un
|
極限電壓
|
1.9Un
|
功耗
|
<0.05VA(單相)
|
阻抗
|
>2MΩ
|
精度等級
|
RMS精度0.2
|
電
流
|
測量范圍
|
1.5(6)A
|
功耗
|
<0.05VA(單路額定電流)
|
精度等級
|
RMS精度0.2
|
功率
|
有功、無功、視在功率，精度0.5
|
電網頻率
|
45～65Hz，精度0.2
|
計
量
|
電能
|
有功電能 (準確度等級0.5S)
無功電能(準確度等級2級)
|
時鐘精度
|
≤0.5s/d
|
數
字
信
號
|
電量脈沖輸出
|
1路有功光耦輸出、1路無功光耦輸出
|
開關量輸出
|
2路繼電器輸出
|
開關量輸入
|
2路光耦輸入（96型）4路光耦輸入（42型），有源+12V
|
通
信
|
接口與通信規約
|
RS485口: Modbus RTU規約
|
通信地址范圍
|
Modbus RTU:0~ 247;
|
波特率
|
選配低速（支持600bps~9600bps）或高速（600bps~38400bps）
|
環
境
|
工作溫度
|
-25℃~+60℃
|
極限工作溫度
|
-35℃~+70℃
|
相對濕度
|
≤95℅（無凝露）
|
工作電源
|
交直流兩用電源(范圍：AC85V~265V，DC100-380V)
功耗：≤1W，2VA
|
4、外形及開孔尺寸（單位：mm）
●AEM96嵌入式電能安裝電能表
.jpg)
主視圖 左視圖 開孔尺寸

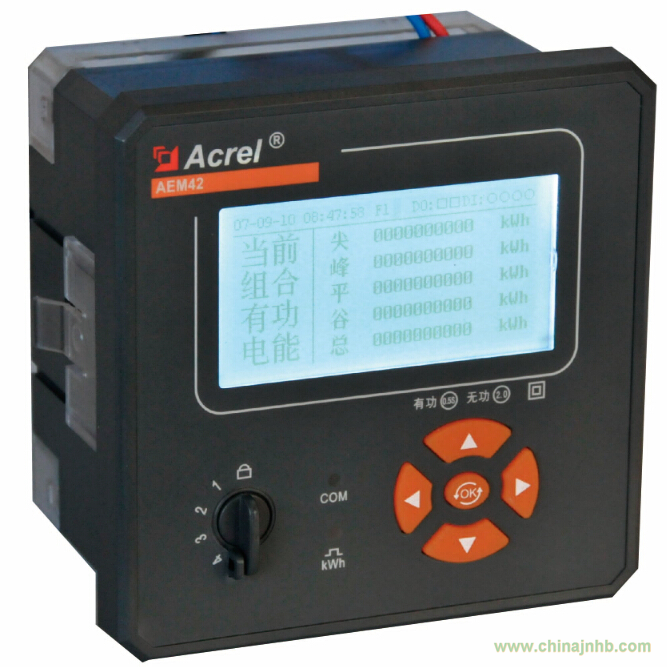

●AEM42嵌入式電能安裝電能表
.jpg)
主視圖 左視圖 開孔尺寸
3.5 接線端子
●電壓、電流信號端子
.jpg)
三相四線 (3CT) 三相三線 (2CT)
.jpg)
三相四線 (3PT、3CT) 三相三線(2PT、2CT)
● 開關量輸入/輸出端子
.jpg)
開關量輸出 96型 開關量輸入 42型開關量輸入
● 電源端子、零線電流信號端子、RS485通訊端子、脈沖輸出端子
.jpg)
