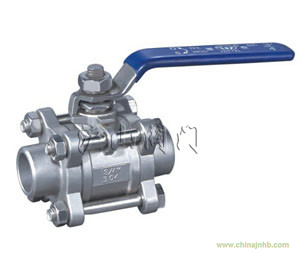

一、三片式承插焊球閥介紹
（3PC?SW）Q61F-16/64(C,P,R)
三片式承插焊球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的不銹鋼氣動閥門，其啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。
二、三片式承插焊球閥應用范圍
適用介質:水、油、氣及某些腐蝕液體
三片式承插焊球閥適用介質：水、油、氣及某些腐蝕性液體（W.O.G）
三片式承插焊球閥適用穩定范圍：-20～232℃～350℃
三片式承插焊球閥公稱壓力：1.6-6.4MPa
三、三片式承插焊球閥結構特點
適用于經常操作，啟閉迅速、輕便。
1. 流體阻力小。
2. 結構簡單,相對體積小,重量輕,便于維修。
3. 密封性能好。
4. 不受安裝方向的限制,介質的流向可任意。
5. 無振動,噪聲小。
四、三片式承插焊球閥標準規范
設計制造標準：GB/T 12237-2007
結構長度標準：GB/T 12221-2005
承插焊標準：GB12224、ANSIB16.25
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
五、三片式承插焊球閥應用規范
公稱壓力：1.6-6.4MPa
適用溫度范圍：-20~232℃~350℃
適用介質：水、油、氣及某些腐蝕液體（W.O.G）
對焊標準（BW）：GB12224·ANSIB16·25
六、三片式承插焊球閥主要零件材料
| 序號NO. |
零件名稱Part name |
材質material |
| 不銹鋼Stainless stee |
碳鋼Carbon steel |
| 1 |
閥體Body |
不銹鋼CF8M |
碳鋼WCB |
| 2 |
密封圈Joint ring |
聚四氟乙稀PTFE |
聚四氟乙烯PTFE |
| 3 |
閥蓋Cap |
不銹鋼CF8M |
碳鋼WCB |
| 4 |
球體Ball |
不銹鋼SS316 |
不銹鋼SS304 |
| 5 |
閥桿Stem |
不銹鋼SS316 |
不銹鋼SS316 |
| 6 |
螺母Nut |
不銹鋼SS304 |
FCD45 |
| 7 |
墊圈Washer |
不銹鋼SS304 |
FCD45 |
| 8 |
手柄套Handle cover |
塑料Plastic |
塑料Plastic |
| 9 |
手柄Handle |
不銹鋼SS304 |
不銹鋼SS304 |
| 10 |
閥桿螺母Stem nut |
不銹鋼SS304 |
B7 |
| 11 |
墊圈Stem washer |
不銹鋼SS304 |
不銹鋼SS304 |
| 12 |
填料壓蓋螺母Gland nut |
不銹鋼SS304 |
FCD45 |
| 13 |
填料Stem packing |
聚四氟乙稀PTFE |
聚四氟乙稀PTFE |
| 14 |
止推墊圈Thrusy washer |
聚四氟乙稀PTFE |
聚四氟乙稀PTFE |
| 15 |
填料Joint gasket |
聚四氟乙稀PTFE |
聚四氟乙稀PTFE |
| 16 |
螺栓Bolt |
不銹鋼SS304 |
B8 |
七、三片式承插焊球閥主要尺寸單位：mm
| SIZE |
1/4″ |
3/8″ |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
21/2″ |
3″ |
4″ |
| D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
| L |
68 |
68 |
72 |
85 |
90 |
112 |
120 |
145 |
185 |
215 |
270 |
| H |
50 |
50 |
60 |
64 |
71 |
78 |
86 |
95 |
130 |
248 |
173 |
| E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
| F |
14.1 |
17.6 |
21.8 |
27.5 |
34.7 |
43.0 |
49.0 |
61.5 |
77.0 |
90.0 |
115.2 |
| P |
10 |
10 |
10 |
13 |
13 |
16 |
16 |
18 |
18 |
20 |
20 |
| 重量WT（g） |
400 |
405 |
640 |
890 |
1160 |
2940 |
2940 |
4865 |
7000 |
107000 |
19350 |
|
|
