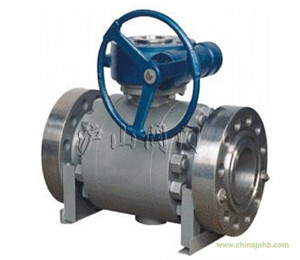

法蘭連接固定式鑄鋼球閥

http://www.hushanfamen.com/Valve_Product_676.html

法蘭連接固定式鑄鋼球閥的球體是固定的，受壓后不產生移動。固定球球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。

為了減少球閥的操作扭矩和增加密封的可靠程度，近年來又出現了油封不銹鋼電動球閥，既在密封面間壓注特制的潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的球閥。

注： 1、系列閥門連接法蘭端尺寸可根據用戶要求設計制造
2、DN＞1000(40〞)閥門設計標準按《長輸管線閥門技術條件》

主要零件材質

序號 No	零件名稱 Part name	材質 Material
序號 No	零件名稱 Part name	GB	ASTM
1	左右體Bonnet	WCB	A216-WCB
2	螺柱Bolt	35CrMoA	A193-B7
3	螺母Nut	35	A194-2H
4	底蓋 Bottom Cover	25	A105
5	墊片 Gasket	柔性石墨+不銹鋼 Graphite + stainless steel	柔性石墨+不銹鋼 Graphite + stainless steel
6	下閥桿Stem	1Cr13	A182-F6a
7	O型圈〝O〞Ring	氟橡膠Viton	氟橡膠Viton
8	墊片 Gasket	柔性石墨+不銹鋼 Graphite + stainless steel	柔性石墨+不銹鋼 Graphite + stainless steel
9	閥體Body	WCB	A216-WCB
10	排污堵頭 Blow down stopple	25	A105
11	注脂閥 Grease injection valve	組合件 Assembled	組合件 Assembled
12	彈簧Spring	60Si2Mn	InconelX-750
13	O型圈〝O〞Ring	氟橡膠Viton	氟橡膠Viton
14	閥座Seat	25	A105
15	密封圈 Sealing ring	PTFE	PTFE
16	球體Ball	WCB+ENP	A216-WCB+ENP
17	上閥桿Stem	1Cr13	A182-F6a
18	鍵Key	45	AISI C 1045
19	填料墊 Packing seat	2Cr13	A276-420
20	填料 Packing	柔性石墨+不銹鋼 Graphite + stainless stee	柔性石墨+不銹鋼 Graphite + stainless stee
21	O型圈〝O〞Ring	氟橡膠Viton	氟橡膠Viton
22	墊片 Gasket	柔性石墨+不銹鋼 Graphite + stainless stee	柔性石墨+不銹鋼 Graphite + stainless stee
23	閥蓋Cover	25	A105
24	O型圈〝O〞Ring	氟橡膠Viton	氟橡膠Viton
25	填料壓蓋Gland	WCB	A216-WCB
26	支架Yoke	WCB	A216-WCB
27	連接套Connection set	45	AISI C 1045

四、法蘭連接固定式鑄鋼球閥技術規范

注： 1、系列閥門連接法蘭端尺寸可根據用戶要求設計制造
2、DN＞1000(40〞)閥門設計標準按《長輸管線閥門技術條件》

五、法蘭連接固定式鑄鋼球閥主要零件材質

序號 No	零件名稱 Part name	材質 Material
序號 No	零件名稱 Part name	GB	ASTM
1	O型圈〝O〞Ring	氟橡膠Viton	氟橡膠Viton
2	密封圈Sealing ring	PTFE	PTFE
3	閥座Seat	25	A105
4	彈簧Spring	60Si2Mn	InconelX-750
5	螺柱Bolt	35CrMoA	A193-B7
6	左右體Bonnet	25	A105
7	注脂閥 Grease injection valve	組合件 Assembled	組合件 Assembled
8	墊片 Gasket	柔性石墨+不銹鋼 Graphite + stainless steel	柔性石墨+不銹鋼 Graphite + stainless steel
9	下閥桿Stem	1Cr13	A182-F6a
10	墊片 Gasket	柔性石墨+不銹鋼 Graphite + stainless steel	柔性石墨+不銹鋼 Graphite + stainless steel
11	襯套 Bushing	PTFE＆錫青銅 PTFE＆Nikealium	PTFE＆錫青銅 PTFE＆Nikealium
12	閥體Body	25	A105
13	球體Ball	25+ENP	A105+ENP
14	襯套 Bushing	PTFE＆錫青銅 PTFE＆Nikealium	PTFE＆錫青銅 PTFE＆Nikealium
15	上閥桿Stem	1Cr13	A182-F6a
16	墊片 Gasket	柔性石墨+不銹鋼 Graphite + stainless steel	柔性石墨+不銹鋼 Graphite + stainless steel
17	閥蓋Cover	25	A105
18	填料 Packing	柔性石墨+不銹鋼 Graphite + stainless steel	柔性石墨+不銹鋼 Graphite + stainless steel
19	支架Yoke	WCB	A216-WCB
20	驅動裝置 Driving	組合件 Assembled	組合件 Assembled
21	連接套 Connection set	45	AISI C 1045
22	填料壓蓋Gland	WCB	A216-WCB
23	定位銷Fitting pin	1Cr13	A276-410
24	排污堵頭 Blow down stopple	25	A105

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門,氣動球閥,氣動蝶閥,氣動閘閥,氣動調節閥,電動蝶閥,電動閘閥,質量保證,價格合理，專業服務。

滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。

（如果想詳細了解產品信息，請留言，我們將在第一時間與您聯系！）
