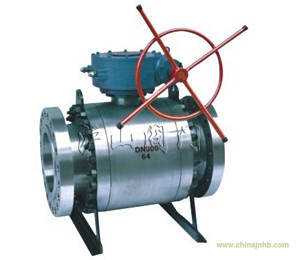

一、高壓鍛鋼球閥產品特點
1.高壓鍛鋼球閥產品所有部件均為鍛件。
2.采用下裝式閥桿,設置倒密封結構,確保填料處可靠密封及防止閥桿脫出。
3.采用鑲嵌式閥座。閥座背后設置O型圈,確保介質不外漏。
二、高壓鍛鋼球閥主要零件材質表
|
零件名稱
|
材 質 |
| GB |
ASTM |
|
閥體、閥蓋
|
WCB
|
A216-WCB
|
|
密封圈
|
尼龍 Nylon
|
尼龍 Nylon
|
|
球體
|
1Cr18Ni9Ti
|
SS 304
|
|
閥座、閥桿
|
2Cr12
|
A246-416
|
|
O形圈
|
橡膠 RUBBER
|
橡膠 RUBBER
|
|
雙頭螺柱
|
35CrMoA
|
A193-B7
|
三、高壓鍛鋼球閥主要性能規范
|
公稱壓力 PN(MPa)
|
試驗壓力 |
| 殼體 |
高壓液密封 |
低壓氣密封 |
|
16.0
|
24
|
17.6
|
0.6
|
|
32.0
|
48
|
35.2
|
|
適用溫度
|
-40~80℃
|
|
適用介質
|
水、油品、氮氣、氨氣、氫氣液化氣等
|
四、高壓鍛鋼球閥連接尺寸
高壓鍛鋼球閥 外形圖
|
公稱壓力PN(MPa)
|
公稱通徑
DN(mm) |
主要尺寸（mm） |
| L |
D |
D1 |
H |
D2 |
b |
| 法蘭 |
對焊 |
法蘭 |
對焊 |
法蘭 |
對焊 |
法蘭 |
對焊 |
|
|
|
16.0
|
10
|
210
|
150
|
95
|
90
|
60
|
18
|
77
|
58
|
18
|
20
|
|
15
|
230
|
170
|
95
|
100
|
60
|
23
|
85
|
62
|
20
|
20
|
|
20
|
240
|
190
|
105
|
110
|
68
|
29
|
94
|
75
|
28
|
20
|
|
25
|
260
|
205
|
105
|
115
|
68
|
36
|
100
|
80
|
28
|
22
|
|
32
|
300
|
230
|
115
|
150
|
80
|
43
|
120
|
96
|
38
|
24
|
|
40
|
|
260
|
165
|
170
|
115
|
49
|
150
|
111
|
48
|
30
|
|
50
|
400
|
330
|
165
|
200
|
115
|
61
|
165
|
128
|
58
|
32
|
|
65
|
490
|
360
|
200
|
225
|
145
|
80
|
180
|
180
|
74
|
40
|
|
80
|
580
|
380
|
225
|
270
|
170
|
105
|
200
|
200
|
94
|
50
|
|
100
|
620
|
430
|
260
|
320
|
190
|
118
|
245
|
245
|
115
|
60
|
|
32.0
|
10
|
210
|
150
|
95
|
90
|
60
|
18
|
77
|
58
|
18
|
20
|
|
15
|
230
|
170
|
105
|
100
|
68
|
23
|
85
|
62
|
28
|
20
|
|
20
|
240
|
190
|
105
|
110
|
68
|
29
|
94
|
75
|
28
|
20
|
|
25
|
260
|
205
|
115
|
115
|
80
|
36
|
100
|
80
|
35
|
25
|
|
32
|
300
|
230
|
135
|
150
|
95
|
43
|
120
|
96
|
41
|
30
|
|
40
|
350
|
260
|
165
|
170
|
115
|
49
|
150
|
111
|
47
|
35
|
|
50
|
400
|
330
|
200
|
200
|
145
|
61
|
165
|
128
|
70
|
40
|
|
65
|
490
|
360
|
225
|
225
|
170
|
80
|
180
|
180
|
90
|
50
|
|
80
|
580
|
380
|
260
|
270
|
195
|
105
|
200
|
200
|
112
|
55
|
|
1OO
|
620
|
430
|
300
|
320
|
235
|
118
|
245
|
245
|
135
|
65
|
|
|
