高壓鍛打小型球閥

價格：元/
供貨總量：
最小起訂：
發貨期限：
所在地區：上海市浦東新區
聯系人：周生先生

立即詢價

18818008975

打電話時請告知是在綠色節能環保網上看到的，謝謝!

詳細介紹

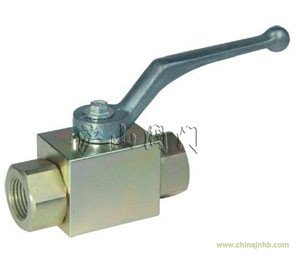

高壓鍛打小型球閥

http://www.hushanfamen.com/Valve_Product_688.html

	產品名稱：	高壓鍛打小型球閥
	產品型號：	Q11F
	產品口徑：	DN5-50mm
	產品壓力：	10-32MPa
	產品材質：	鑄鐵、鑄鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

高壓鍛打小型球閥介紹

　 高壓鍛打小型球閥通用球閥有全通徑和縮徑兩種結構形式。用于輸送帖連、易結渣介質管道上的球閥應使用全通徑的，方便定期的刮蠟吹掃器的通過。用于輸送氣體或物理性能近似于水的介質的管道上宜使用縮徑不銹鋼電動球閥，因其重量比全徑球閥輕30%左右，有利于減輕管道負荷，降低成本。

一、高壓鍛打小型球閥應用規范 Application Norm

公稱壓力：10-32MPa
適用溫度范圍：-20~150℃
適用介質：水、油、氣及某些腐蝕性液體。
螺紋類型：G·NPT BSPT.BSP.DIN259/2999

二、高壓鍛打小型球閥主要零件材料單位：mm

零件名稱Part name	閥體body	球體Ball	閥桿Stem	密封圈Gastet
Q11N-100C Q11N-160C Q11N-320C	35/45	1Cr18	1Cr18Ni9Ti	尼龍 nylon
Q11N-100P Q11N-160P Q11N-320P	304/1Cr18Ni9Ti		304/1Cr18Ni9Ti
Q11N-100R Q11N-160R Q11N-320R	316/Cr18Ni12Mo2Ti		316/1Cr18Ni9Ti

三、高壓鍛打小型球閥美標主要尺寸單位：mm

口徑	d	L	L1	H	W	D	L3
	流量	總長	中段瓣總長	中心高度	手柄長度	半插口	有效長度
NPT3/8″	10	100	60	62	150	1780	10
NPT1/2″	14	100	60	65	150	21.85	10
NPT3/4″	19	140	80	74	180	27.30	13
NPT1″	24	140	80	80	180	34.05	13
NPT11/4″	31	160	90	95	255	42.80	13
NPT11/2″	39	180	100	98	255	48.80	13
NPT2″	48	200	110	108	255	61.35	16
NPT21/2″	63					74.20	16
NPT3″	78					90.15	16
NPT4″	98					115.80	19

采用：ASME、B16.11-1991標準。

四、高壓鍛打小型球閥國標主要尺寸單位：mm

公稱通徑DN（mm） Nominal Diameter	Q11N-100/160、Q11N-100/160P						Q11N-320、Q11N-320P
	管螺紋 G screw	尺寸（mm）Dimensions					管螺紋 G screw	尺寸（mm）Dimensions
	管螺紋 G screw	d	L	H	W	E	管螺紋 G screw	H	W	SW	L
5	1/4	11	70	43	108	42.5	-	-	-	-	70
10	3/8	11	70	43	108	42.5	-	-	-	-
15	1/2	11	85	43	108	42.5	1/2	68	130	41	85
20	3/4	14	95	45.5	146	47.5	3/4	77	180	46	95
25	1	21	105	59.5	146	52.5	1	82	180	55	105
32	11/4	25	120	64.5	146	60	11/4	115	300	70	120
40	11/2	32	130	76	254	65	11/2	120	300	80	130
50	2	38	150	81	254	75	2	130	300	100	150

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門,氣動球閥,氣動蝶閥,氣動閘閥,氣動調節閥,電動蝶閥,電動閘閥,質量保證,價格合理，專業服務。

滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。
