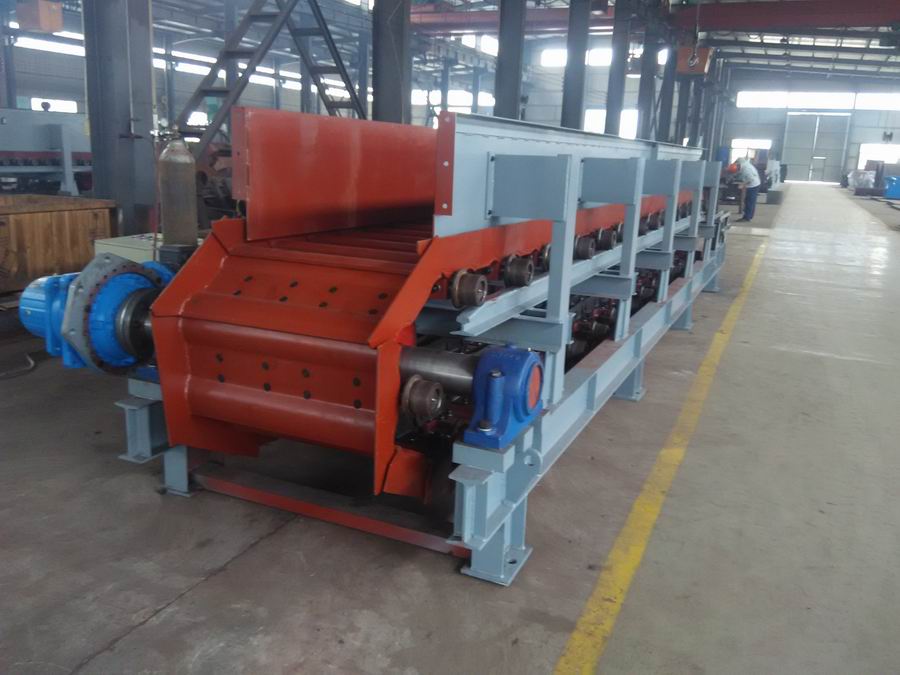

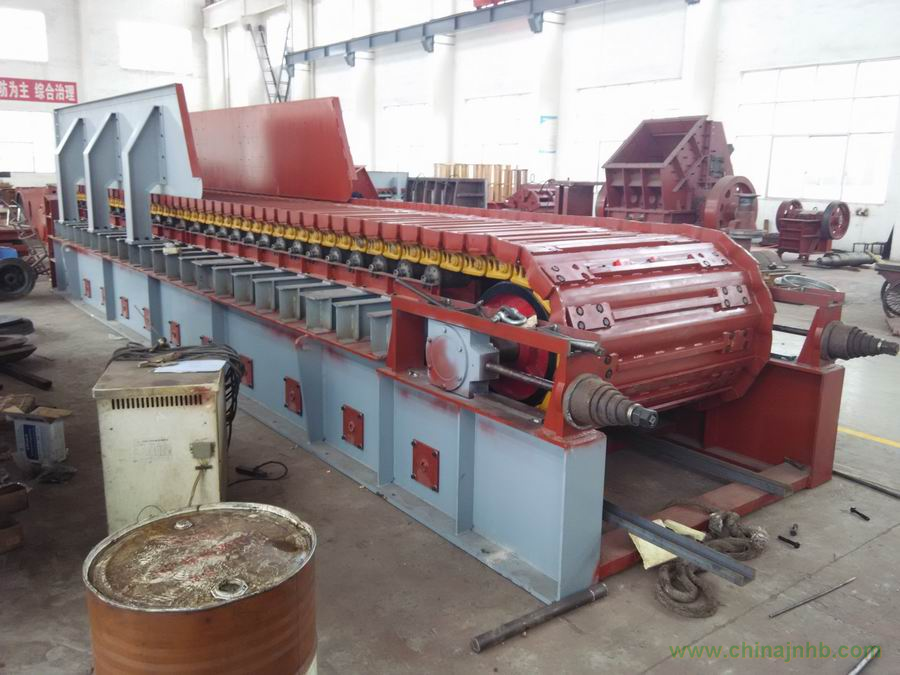

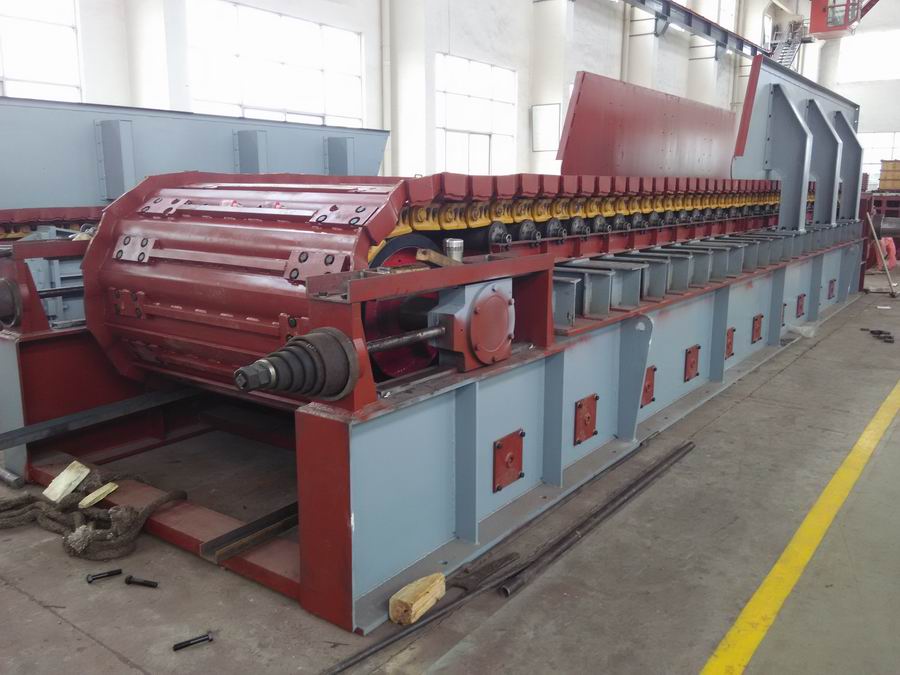

WBL1200×3000板式給料機技術文本
序號 參數 單位 說明
1 基本參數
名稱 中型板式給料機
規格 WBL1200×3000
槽板寬 mm 1200
中心距 mm 3000
輸送傾角 ° 0
輸送物料 鐵礦石
最大輸送物料粒度 mm 400
輸送速度 m/s ～0.09
輸送量 t/h 200
額定功率 kW 7.5
設備重量 t ～9.7
2 技術參數
2.1 槽板
型號 WBL1200
最大寬度 mm 1200
底板材質 16Mn
底板厚度 mm 14（壓制成波形）
加工方式 雙圓弧形、冷壓成型
2.2 鏈條
節距 mm 250
鏈板厚度 mm 10
長度(2根) m 7.5×2
鏈板材質 40Cr
滾子材質 20Cr
銷軸材質 40Cr
2.3 滾輪 滾動軸承組合式
數量 30
輪體材料 45#優質碳素鋼
處理方式 表面高頻淬火
表面硬度 HRC45-50
2.4 機架部分
卸料區段 采用中間軌道，能承受沖擊載荷
2.5 主動鏈輪裝置
主軸
材料 40Cr
處理方式 調質
硬度 HB220-250
主軸抗扭疲勞極限 N/mm2 167
主動鏈輪
節圓直徑 mm 500
齒數 6
輪齒寬度 mm 59
節距 mm 250
材料 ZG340-640
處理方式 表面高頻淬火
表面硬度 HRC50-55
軸承
型號 23228CA/W33調心滾子軸承
制造商
潤滑脂類型 二硫化鉬潤滑脂
2.6 從動鏈輪及拉緊裝置
從動軸
材料 40Cr
處理方式 調質
硬度 HB220-250
從動鏈輪
最大直徑 mm Φ442
材料 ZG340-640
處理方式 表面高頻淬火
硬度 HRC50-55
軸承
型號 UCK320帶滑塊座外球面軸承
制造商
潤滑脂類型 二硫化鉬潤滑脂
拉緊裝置 彈簧螺旋拉緊

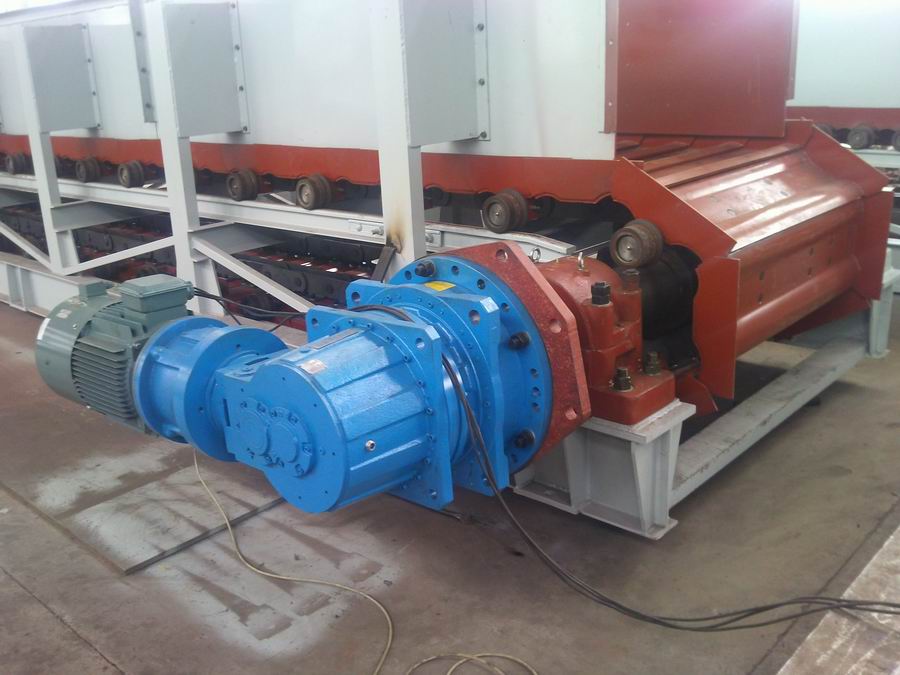

2.7 驅動裝置
電動機 1臺
型號 變頻電機YVF2-132M-4-7.5
功率 kW 7.5
轉速 r/min 1440
電壓 V 380
防護等級 IP54
絕緣等級 F
頻率 Hz 50
制造商
減速機 1臺
型號 硬齒面圓柱齒輪減速機DFY280-400
速比 400
制造商
安裝方式 空心軸套裝
高速聯軸器 ZL3彈性柱銷聯軸器
WBL1200×3000中型板式給料機供貨范圍
序號 設備及部件名稱 數量或規格 廠家
1 中型板式給料機 WBL1200×3000 江蘇天鵬機電制造有限公司
1.1 傳動裝置 1套 江蘇天鵬機電制造有限公司
1.11 減速器（含底座） DFY280-400（1臺）
1.12 電動機(變頻調速) YVF2-132M-4-7.5（1臺）
1.2 機架（含頭部罩殼、導料板） 1套 江蘇天鵬機電制造有限公司
1.3 頭輪裝置 1套 江蘇天鵬機電制造有限公司
1.4 尾輪裝置 1套 江蘇天鵬機電制造有限公司
1.5 鏈條 60節
1.6 槽板（含滾輪） 30套 江蘇天鵬機電制造有限公司
1.7 安裝地腳螺栓 1套 江蘇天鵬機電制造有限公司
2 隨機配件 1套(槽板1塊、滾輪2只) 江蘇天鵬機電制造有限公司
3 隨機技術資料 1套 江蘇天鵬機電制造有限公司
