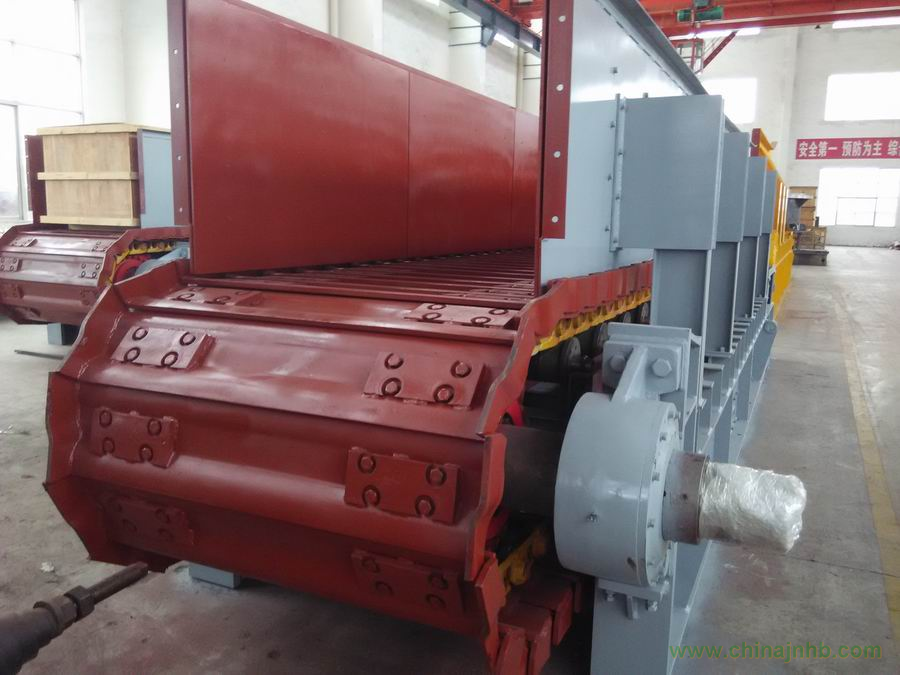

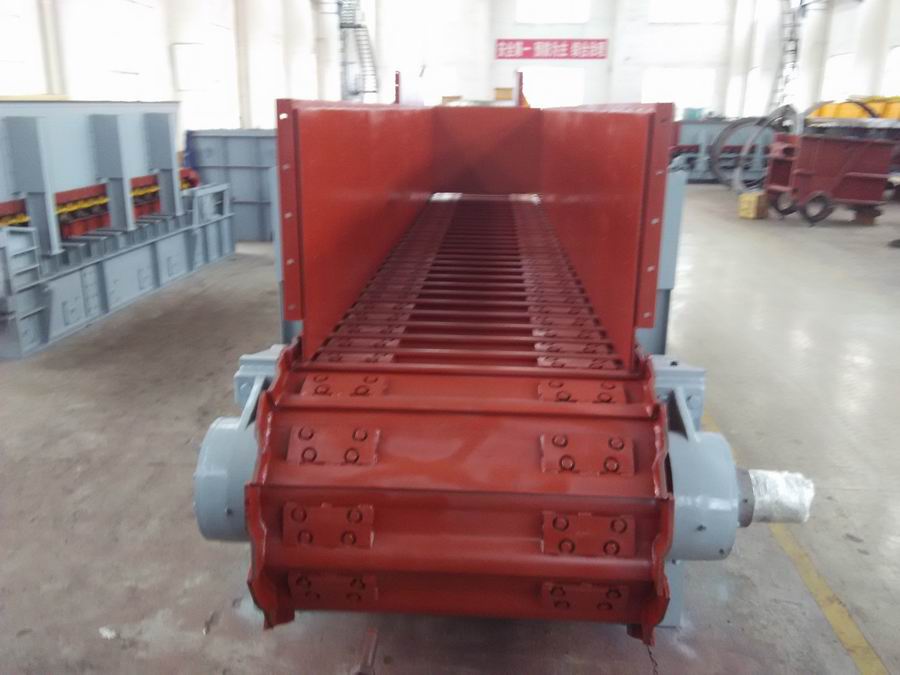

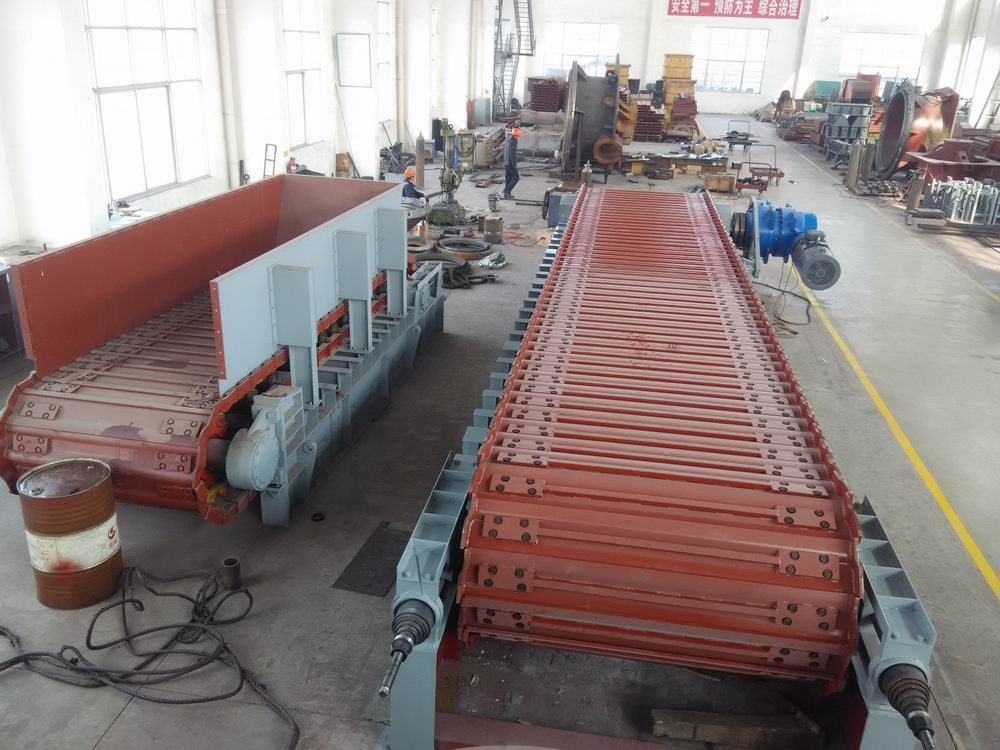

WBL800×3000板式喂料機的主要技術參數
序號 總體參數 單位 說明
1 總體參數
—型號 中型板式喂料機
—規格 WBL800X3000
—實際喂料寬度 mm 750
—中心距 mm 3000
—物料 粘土
—給料粒度 mm ≤120
—密度 t/m3 -1.45
—含水量 % ≤15
—喂料能力 t/h 5-50
—總重 t -5.5
—線速度 m/s ～0.076
—額定功率 kW 4
—傾斜角 ° 0
2 技術參數
2.1 槽板
型號 WBL800
寬度 mm 800
槽板底板厚 mm 10（壓制成波形）
材質 16Mn焊接件
2.2 鏈條 合金結構鋼鏈
型號 250
長度(2根) mm 2×7500
重量(2根) kg 2×198
材質 銷軸40Cr、鏈板40Mn
處理方式 淬火后中溫回火
表面硬度 HRC HRC36～42
運行速度 m/s ～0.076
2.3 機架部分
滾輪裝置 采用滾動軸承組合式
滾輪數量 30
滾輪材料 ZG310-570
處理方式 高頻淬火
表面硬度 HRC50～55
卸料區支架 卸料區采用滾輪與緩沖路軌裝置，能承受沖擊和載荷
2.4 主動鏈輪裝置
主軸直徑 mm 150
主軸材料 40Cr
處理方式 調質
表面硬度 HB250-280
主動鏈輪直徑 mm Φ500
主動鏈輪齒數 6
主動鏈輪寬度 mm 56
主動鏈輪節距 mm 250
主動鏈輪齒塊材料 ZG340-640
處理方式 高頻淬火
表面硬度 HRC50～55
主軸抗扭疲勞極限 N/mm2 167
軸承 23224CA/W33
制造商 瓦軸
使用潤滑脂類型 MoS2復合鋰基潤滑脂
2.5 從動鏈輪及拉緊裝置
尾軸直徑 mm 130
尾軸材料 40Cr
處理方式 調質
表面硬度 HB220—250
尾輪直徑 mm Φ450
尾輪材料 ZG340-640
處理方式 調質后高頻淬火
軸承 UCK318帶滑塊座外球面軸承
使用潤滑脂類型 MoS2復合鋰基潤滑脂
拉緊裝置 彈簧螺旋拉緊
2.6 驅動裝置
減速機 1臺 江蘇泰隆減速機股份有限公司
型號 BWV3922-493-4
速比 493
電動機 1臺 西門子電機 (中國)有限公司
型號 YVF2-112M-4-4（變頻調速）
功率 KW 4
轉速 r/min 1440
電壓 V 380
防護等級 IP54
絕緣等級 F
低速聯軸器 1套 ZL8彈性柱銷齒式聯軸器
WBL800×3000中型板式喂料機供貨范圍
序號 設備及部件名稱 數量或規格 廠家
1 中型板式喂料機 WBL800×3000 江蘇天鵬機電制造有限公司
1.1 減速器（含底座） BWV3922-493-4
（1臺） 江蘇泰隆減速機股份有限公司
1.1.1 電動機(變頻調速) YVF2-112M-4-4
（1臺） 西門子電機（中國）有限公司
1.2 機架
（含頭部罩殼、導料板） 1套 江蘇天鵬機電制造有限公司
1.3 主軸裝置 1套 江蘇天鵬機電制造有限公司
1.4 尾軸裝置 1套 江蘇天鵬機電制造有限公司
1.5 合金結構鋼鏈 60節 江蘇雙菱鏈傳動有限公司
1.6 低速聯軸器 1套 江蘇天鵬機電制造有限公司
1.7 鏈板裝置 30套 江蘇天鵬機電制造有限公司
1.8 隨機配件 1套 江蘇天鵬機電制造有限公司
1.9 安裝地腳螺栓 1套 江蘇天鵬機電制造有限公司
1.10 隨機技術資料 1套 江蘇天鵬機電制造有限公司
