為確保斷路器安全可靠運行,必須經進檢查方可進入安裝.
5.1.1包裝拆除后,先檢查斷路器外觀,如導電桿上絕緣保護層是否完好,有無裂紋及其它缺陷,外殼表面如何,有否因運輸原因造成損傷,銘牌數擗是否與訂貨要求相符等.
5.1.2檢查隨機附件,備件和文件是否齊全.
5.1.3手動試操作5~10次,檢查斷路器操作機構的動作性能,應能分、合靈活,“分” 、“合”及“儲能”指示正確..
5.1.4對斷路器主回路同極斷口間，相間及相對地和控制部分進行42KV/1min工頻耐壓試驗。

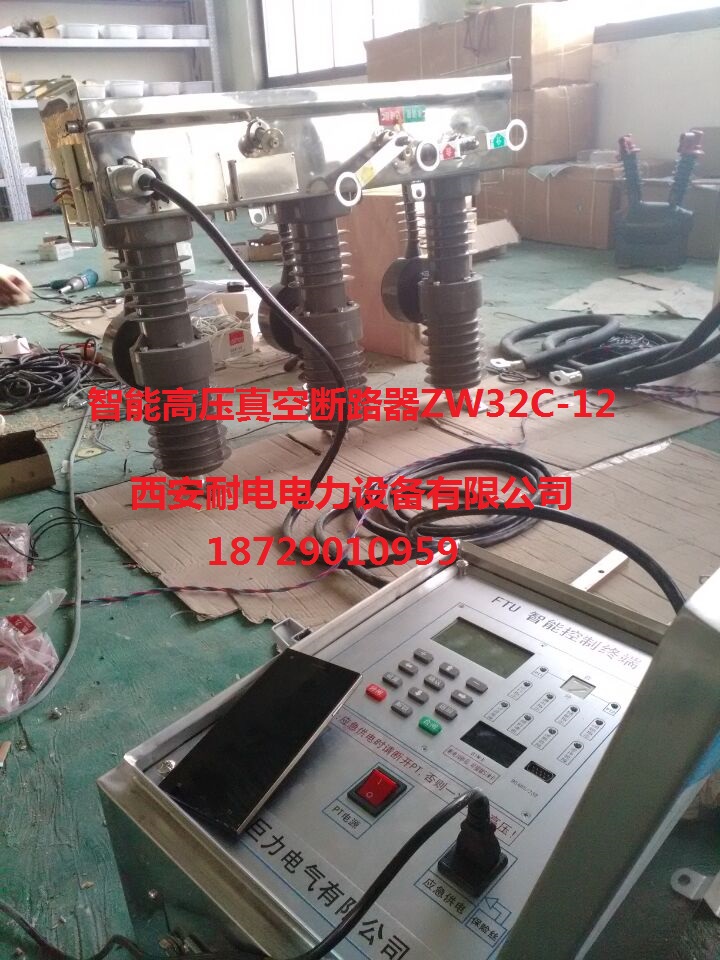

5.2安裝
5.2.1按照斷路器的安裝尺寸和電力工程要求制作固定支架,并將斷路器牢固地固定在支架上.斷路器安裝尺寸和外形尺寸見圖4、圖5.
5.2.2聯結導線端子與斷路器進出線端子的螺栓應擰緊,以保證接觸良好.
5.2.3控制電路按線路圖聯結正確.
5.3使用
5.3.1斷路器配手支操作機構時,拉動儲能手柄9,反復操作7~8次,儲能完畢時,即實現合閘.分閘時,拉動分閘拉環,即實現分閘.
5.3.2斷路器配手動操作機構時,接通電機電源,即由電機儲能,儲能完畢后即可操作合閘按鈕或拉動合閘拉環,即實現合閘;分閘時,操作分閘按鈕或拉動分閘拉環即實現分閘.
5.3.3組合斷路器應按如下程序操作:
a. 需分閘時,首先應將斷路器分?jǐn)?span lang="EN-US">,然后再分?jǐn)喔綦x觸刀.,此時斷路器在聯鎖裝置限制下,不能關合;
b. 需合閘時,必須先將隔離觸刀合閘到位,此時聯鎖裝置釋放,再關合斷路器.
6.包裝、運輸和貯存
6.1包裝
1.1. 1本產品的包裝為木箱包裝,包裝箱中除本產品外,還應有下列隨機文件和附件.
a.產品合格證明書 1份;
b.安裝使用說明書 1份;
C.合格證 1份
C.備品備件(按訂貨合同)
6.1.2包裝箱面應有“小心輕放”、“防潮”、“向上”及“吊裝位置”等標記.
6.2運輸
產品在運輸和裝卸時,不得翻轉、倒置、不得強烈振動和碰撞.
6.3貯存
產品應貯于室內或有遮蔽的倉庫中,不得遭受水汽及有害氣體的侵蝕,并應定期檢查.產品貯存年限不低于15年.
6.4斷路器在包裝、運輸和貯存期間應處于分閘狀態.
7 訂貨須知
2. 1訂貨時應注明產品型號、名稱、額定電壓、額定電流及短路開斷電流,應注明電流互感器電流變比及使用場合,并注明操作機構和種類(電動或手動)及需過電流延時保護與否.
