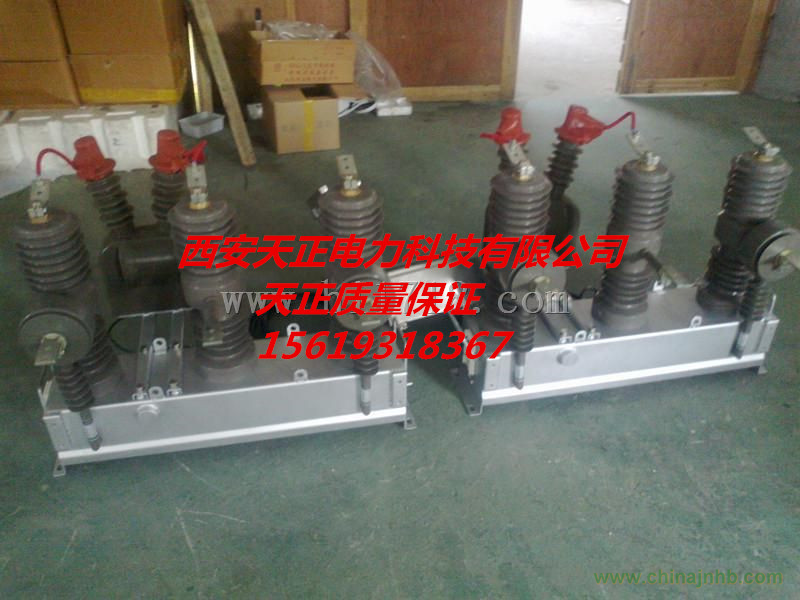

ZW32-12產品概述
ZW32-12戶外高壓真空斷路器（又稱：戶外柱上真空開關），適用于三相交流50Hz，額定電壓為12kV的電力系統，可開斷、關合線路負荷電流、過載電流及短路電流。主要用于開斷、關合電子系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用，及農村電網頻繁操作場所。也可作為電網的分段開關，加裝控制器后，可實現配網自動化，ZW32型真空斷路器，可根據用戶要求，選配CT過流保護，隔離開關，戶外PT，智能控制器(看門狗)，計量箱裝置等，滿足多種場合需求。真空斷路器按照操作機構，分為彈簧操作機構和永磁操作機構兩種。型號為ZW32-12T和ZW32-12M。
ZW32-12結構特點
1、真空斷路器采用全封閉結構，密封性能好，有助于提高防潮、防凝露性能，特別適用于嚴寒或潮濕地區使用。
2、ZW32真空斷路器采用三相支柱式結構，具有開斷性能穩定可靠、無燃燒和爆炸危險、免維修、體積小、重量輕和使壽命長等特點。
3、外殼采用優質不銹鋼材料或普通銅板經達克羅防銹處理工藝再噴涂耐紫外線清漆而成，產品的防腐蝕性、防鹽霧性等抗環境性能優良。
4、斷路器可以裝設二相或三相電流互感器，供過電流或短路保護用，也可以給智能控制器提供電流采集信號；根據用戶要求可加裝計量用電流互感器。
5、絕緣部分采用環氧樹脂和硅橡膠負荷絕緣材料，絕緣等級高，防污穢能力強，具有耐臭氧、抗紫外線、疏水性和抗高低溫能力。箱體內無變壓器油、無六氟化硫氣體，滿足無油化改造和環境保護要求。
6、操作機構，分手動和電動兩種，需要時可加裝遙控操作裝置和躲避合閘涌流裝置。外供電源功率不大于70W，易于配備后備電源。設計獨特的緩沖裝置，性能優異，反彈小，噪聲低。
7、滅弧室采用特種不銹鋼釬焊技術，午休電鍍，焊接質量高，穩定可靠，漏氣率低。制作工藝上使用特殊的陶瓷金屬化配方和先進的陶瓷金屬化工藝，保證了產品的氣密性，抗拉強度大于130Mpa，完全一次封排。
8、電流互感器采用優質導磁材料及環氧樹脂與硅橡膠負荷絕緣而成，具有容量大，動熱穩定倍數高、精度等級高、免維護、可靠性高等優點。
ZW32-12真空斷路器使用環境
1、地震烈度不超過8級
2、周圍空氣溫度：+60℃~-40℃
3、風速不大于35m/s
4、考慮凝露和降水
5、機箱防護等級為IP64
6、太陽輻射強度不超過1000W/㎡（相當于圓柱表面上的700Pa）
ZW32-12技術參數
| 名稱
|
單位
|
ZW32-12(G)/T400-12.5
|
ZW32-12(G)/T630-16
|
ZW32-12(G)/T630-20
|
| 額定電壓
|
kV
|
12
|
| 額定電流
|
A
|
400
|
630
|
630
|
| 額定短路開斷電流
|
kA
|
12.5
|
16
|
20
|
| 額定短中關合電流（峰值）
|
31.5
|
40
|
50
|
| 額定峰值耐受電流
|
31.5
|
40
|
50
|
| 額定短時耐受電流
|
12.5
|
16
|
20
|
| 額定短路持續時間
|
S
|
4
|
| 絕緣水平
|
雷電沖擊耐受電壓（峰值）
|
kV
|
相間、對地75，斷口85
|
| 1min工頻耐受電壓
|
相間、對地42，斷口48
|
| 額定操作順序
|
|
分 -0.3s- 合 -180s- 合分（電動機構）
|
| 額定短路電流開斷次數
|
次
|
30
|
| 機械壽命
|
10000
|
| 額定操作電壓（分合線圈）
|
v
|
DC220,100, AC220
|
| 動靜頭允許磨損累計厚度
|
mm
|
3
|
| 過電流脫扣器額定電流
|
A
|
5
|
| 電流互感器電流比
|
|
200/5 400/5 600/5
|
| 觸頭開距
|
mm
|
9±1
|
| 觸頭超程
|
2±0.5
|
| 平均分閘速度
|
m/s
|
1.2±0.3
|
| 平均合閘速度
|
0.6±0.2
|
| 分閘時間
|
ms
|
30-60
|
| 合閘時間
|
20-40
|
| 合閘彈跳時間
|
≤20
|
| 三相分合閘同期性
|
≤2
|
| 每相回路直流電阻
|
μΩ
|
≤80
|
| 儲能電機
|
額定電壓
|
V
|
-220
|
| 額定功率
|
W
|
200
|
| 儲能時間
|
S
|
≤8
|
| 隔離開關
|
回路電阻
|
μΩ
|
≤120
|
| 三相刀閘合閘時中心偏擺量
|
mm
|
≤2
|
| 三相刀閘分、合閘同期性偏差
|
≤2
|
| 導電部分對地絕緣距離
|
≥160
|
| 斷口開距
|
≥200
|
| 重量
|
kg
|
80
|
