一、防爆型電動球閥用途

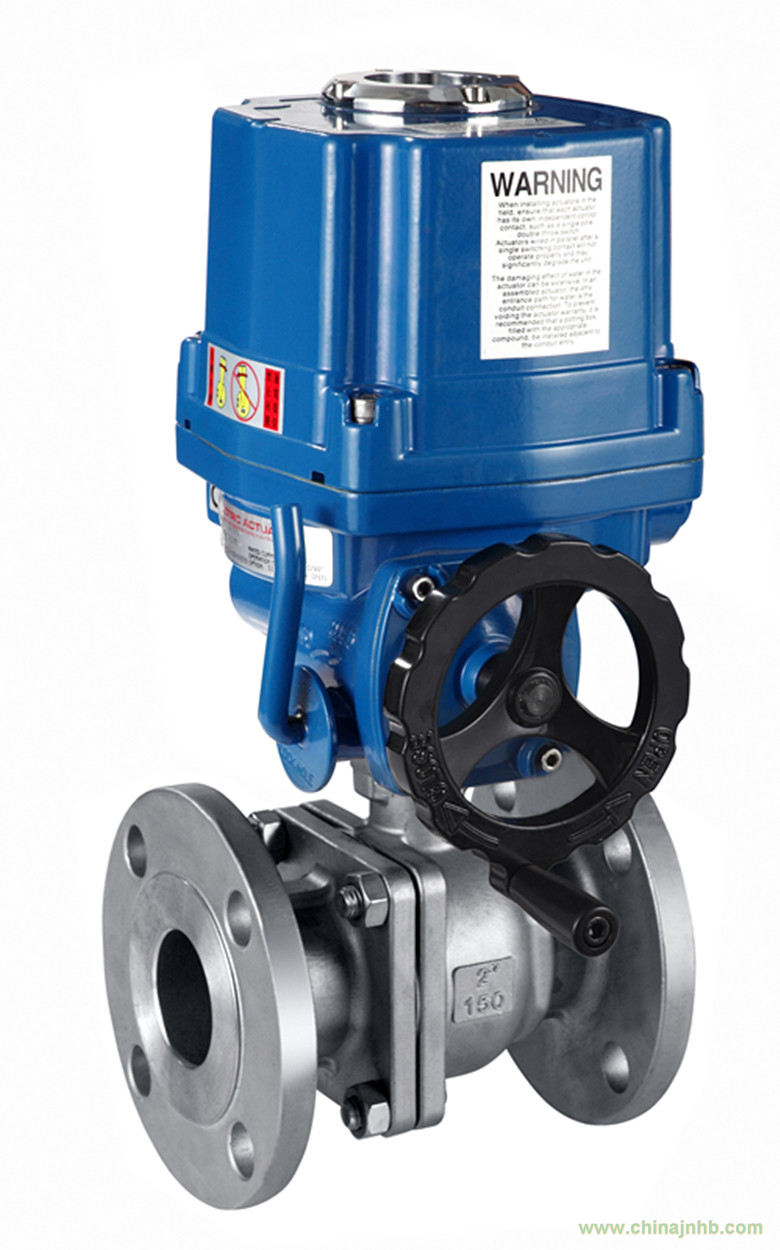

霍瑪防爆電動球閥HMQ941F的執行機構是全電子式電動執行機構，采有機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單。在工作方面有了很大的提高和改善，防爆型電動球閥用途在工作方面有了很大的提高和改善，可以廣泛應用于石油、化工、水處理、造紙、電站、供熱、輕工等各行業中。
二、結構功能的優點
1、殼體：殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67。
2、電機：全封閉式鼠籠式電機，體積小，扭距大，慣性力小，絕緣等級為F級，內置熱保護開關，可防止損壞電機。
3、手動結構：手輪的設計保證安全可靠、省力、體積小。不通電時，扳動離合器手柄可進行手動操作。
4、指示器：指示器安裝在中心軸上，采用凸出鏡設計，不積水，觀察方便。
5、干燥器：可防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。
6、限位開關：機械、電子雙重限位。旋轉螺釘即可調整機械限位，安全可靠；凸輪機構來控制電子限位開關，調整機構調整簡單，定位精確。
7、扭距開關：可提供過載保護，防止損壞電機。
8、自鎖：采用精密的雙蝸輪蝸桿機構，傳輸高效，扭距大，效率高，噪音低（最大50分貝），防止反轉，傳動部分穩定可靠，無需再加油。
9、蝸輪：采用凹輪設計確保與蝸桿的接觸面大，傳輸扭距大，平衡且耐磨，壽命長。當然此球閥的驅動方式和連接方式不僅僅只局限于蝸輪，還有法蘭式、手動式等。
三、電動執行器技術參數
型號
|
最大輸出扭距
|
動作
時間
|
最大軸徑
|
電機F級
|
額定電流（A）50HZ
|
手輪轉數
|
重量
|
單相
|
三相
|
N·m
|
s/90°
|
mm
|
W
|
110V
|
220V
|
380V
|
440V
|
N
|
kg
|
DHQ-008
|
80
|
13/16
|
φ20
|
15
|
1.20
|
0.45
|
N/A
|
N/A
|
10
|
7.4
|
DHQ-015
|
150
|
21/25
|
φ22
|
40
|
1.65
|
0.88
|
0.31
|
0.30
|
11
|
13
|
DHQ-020
|
200
|
21/25
|
φ22
|
40
|
1.67
|
0.89
|
0.31
|
0.30
|
11
|
13
|
DHQ-030
|
300
|
26/31
|
φ35
|
40
|
1.85
|
0.92
|
0.35
|
0.34
|
13.5
|
23
|
DHQ-050
|
500
|
26/31
|
φ35
|
90
|
3.60
|
1.55
|
0.59
|
0.58
|
13.5
|
24
|
DHQ-060
|
600
|
26/31
|
φ35
|
90
|
3.65
|
1.60
|
0.60
|
0.59
|
13.5
|
24
|
DHQ-080
|
800
|
31/37
|
φ45
|
180
|
4.10
|
2.15
|
0.85
|
0.79
|
16.5
|
29
|
DHQ-120
|
1200
|
31/37
|
φ45
|
180
|
4.20
|
2.35
|
0.87
|
0.81
|
16.5
|
29
|
DHQ-200
|
2000
|
93/112
|
φ65
|
180
|
4.10
|
2.15
|
0.85
|
0.79
|
49.5
|
78
|
DHQ-300
|
3000
|
93/112
|
φ65
|
180
|
4.20
|
2.35
|
0.87
|
0.81
|
49.5
|
78
|
