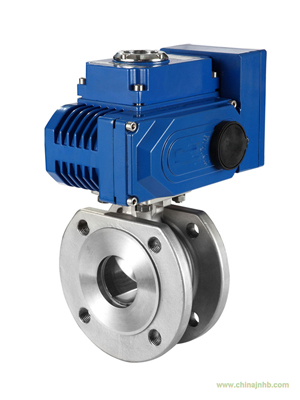

一、Q971F電動對夾式球閥的詳細資料：
產品型號：Q971F
產品名稱：電動對夾式球閥
產品特點：電動對夾式球閥由JM系列精小型電動執行器與超薄型球閥組成，和普通電動球閥相比具有結構緊湊，體積小，重量輕，摩擦力小，回差小，動作平穩可靠，閥座與端面法蘭距離近，物料滯留少。密封性能優越等特點。通常適用于密封要求嚴格的場合，廣泛應用于化工、石油、制藥、輕工等行業的自動控制。采用O、V型通道球體結構與電子式電動執行器配套可實現流量的調節。
二、Q971F電動對夾式球閥主要技術參數：
| 閥類 |
傳動方式 |
連結形式 |
結構形式 |
密封面 |
公稱壓力(MPa) |
閥體材料 |
| 球閥 |
9-電動 |
對夾式 |
浮動球直通 |
F-氟塑料
H-合金鋼
PPL |
1.6
2.5
4.0
6.4 |
按表內閥體
材料代號 |
| 公稱通徑DN(mm) |
15-200 |
| 材料代號 |
C |
P |
R |
主
要
零
件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
| 球板 |
2Cr13 |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
| 閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
| 密封圈 |
增強聚四氟乙烯、合金鋼 |
| 填料 |
聚四氟乙烯、柔性石墨 |
適
用
工
況 |
適用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
| 適用溫度 |
-28℃～300℃ |
| 控制型式 |
開關型/調節型 |
| 作用型式 |
切斷/調節 |
| 執行器 |
型號 |
JM系列 |
| 電源 |
DC24V、 AC24、 AC110V、 AC220V、 AC380V |
三、Q971F電動對夾式球閥主要外形和連接尺寸單位(mm)：
| Q971F-16 |
| 通徑DN |
d |
L |
D |
K |
D1 |
n-Md |
f |
H |
W |
| mm |
in |
| 15 |
1/2″ |
14 |
32 |
90 |
65 |
46 |
4-M12 |
2 |
190 |
162 |
| 20 |
3/4″ |
19 |
38 |
100 |
75 |
56 |
4-M12 |
2 |
195 |
162 |
| 25 |
1″ |
24 |
45 |
110 |
85 |
65 |
4-M12 |
2 |
210 |
162 |
| 32 |
1 1/4″ |
29 |
55 |
130 |
100 |
76 |
4-M16 |
3 |
220 |
162 |
| 40 |
1 1/2″ |
38 |
62 |
145 |
110 |
84 |
4-M16 |
3 |
230 |
162 |
| 50 |
2″ |
48 |
72 |
160 |
125 |
99 |
4-M16 |
3 |
265 |
208 |
| 65 |
2 1/2″ |
64 |
95 |
180 |
145 |
118 |
4-M16 |
3 |
300 |
208 |
| 80 |
3″ |
72 |
120 |
195 |
160 |
132 |
8-M16 |
3 |
325 |
258 |
| 100 |
4″ |
95 |
140 |
215 |
180 |
156 |
8-M16 |
3 |
350 |
258 |
| 125 |
5″ |
118 |
200 |
245 |
210 |
184 |
8-M16 |
3 |
375 |
258 |
| 150 |
6″ |
145 |
225 |
280 |
240 |
211 |
8-M20 |
3 |
420 |
258 |
| 200 |
8″ |
200 |
275 |
335 |
295 |
266 |
12-M20 |
3 |
460 |
280 |
結構長度：Q/OLF002-88
法蘭標準：JB79亦可按GB9113、ANSI B16.5、JIS B2212
