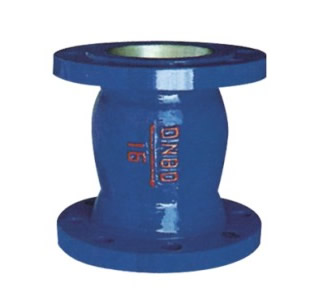

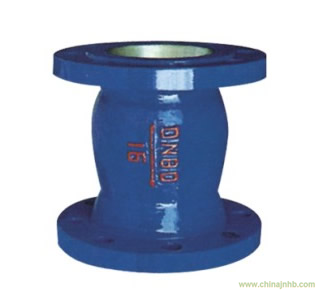

HC42X靜音止回閥H42X(DRVZ)型靜音式止回閥由閥體、閥座、閥芯、閥瓣、導套及彈簧等零件組成。內部流道采用流線型設計，壓力損失極小，閥瓣啟閉行程很短，停泵啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，具有靜音關閉的特點。
H42X（DRVZ）型靜音式止回閥主要技術參數
型號
|
DRVZ/T-10
|
DRVZ/T-16
|
DRVZ/T-25Q
|
公稱壓力
|
PN1.0MPa
|
PN1.5MPa
|
PN2.5MPa
|
公稱通徑
|
DN50～DN300（mm）
|
最高工作壓力
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
密封試驗壓力
|
1.1MPa
|
1.76MPa
|
2.75MPa
|
殼體試驗壓務
|
1.5MPa
|
2.4MPa
|
3.75MPa
|
靜音式止回閥主要零部件
零件名稱
|
材料
|
閥體、導流體
|
灰鑄鐵、球墨鑄鐵、鑄鋼
|
閥座、軸瓦、閥瓣、軸
|
青銅或鉻不銹鋼
|
彈簧
|
不銹鋼
|
主要連接尺寸
（法蘭連接尺寸:PN10按GB4216.4-84，PN16按GB4216.5-84，PN25按9113.4-88標準）
公稱通徑
|
L（mm）
|
50
|
120
|
65
|
150
|
80
|
180
|
100
|
240
|
125
|
300
|
150
|
350
|
200
|
450
|
250
|
500
|
300
|
550
|
350
|
575
|
400
|
600
|
450
|
650
|
500
|
700
|
