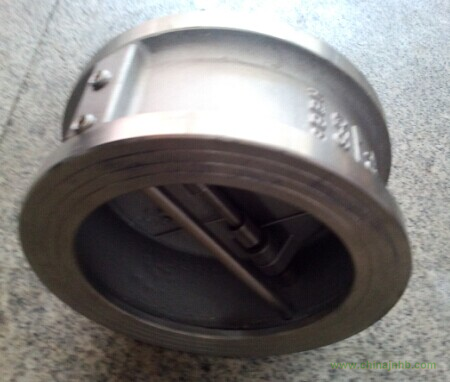

H76X/H蝶型雙瓣式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場所最為適用。
H76X/H蝶型雙瓣式止回閥對比：
結構形式
|
H76型對夾雙瓣旋啟式止回閥
|
H44型法蘭單瓣旋啟式止回閥
|
水錘壓力
|
小．閥瓣行程短、且有彈簧輔助關閉、關閥速度快
|
很大，閥瓣行程，需要較長的關閉時間
|
H76型的水錘壓力只有H44型的1/2—1/5
|
尺寸和重量
|
結構長度很短、體積小、重量輕、為閥門的安裝、搬運、存放及管道在布置帶來很大的便利，并能大量節約材料、降低造價
|
結構長度很長，體積笨大．重量很重
|
H76型的結構長度只有H44型的1/4～1／10 H76型的重量只有H44型的l／4～1／10
|
流體阻力
|
小，流體阻力系數為2.6～0.7，隨著閥門口徑的增大，流體組力系數減小
|
?小，流體阻力系數為1.3～3，但在低壓工況下，閥瓣不能完且開啟，流體阻力大。流體阻力隨著閥門口徑的增大而增大
|
安裝
|
可水平安裝或垂直安裝，重量輕．不必為閥門設置支座
|
可水平安裝或垂直安裝．大口徑閥閥重量重，需設置支座
|
開啟壓力
|
很小．閥瓣在很小的壓差下就能完全打開
|
較大，閥瓣在較大的壓差下才能完全打開
|
可靠性
|
閥門為整體結構、簡單緊湊，閥門關閉時沖擊力注，水錘壓力小，閥門幫命長，可靠性高
|
閥門關時的巨大沖擊力及水錘壓力容易損壞閥門
|
