產品名稱：
|

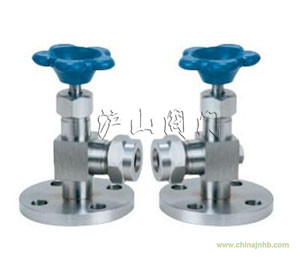

X49W法蘭考克 |
產品型號：
|
X49W |
|
驅動方式：
|
手動
|
連接形式：
|
法蘭
|
|
適用介質：
|
水、蒸汽等
|
密封材料：
|
硬質合金
|
|
壓力范圍：
|
1.6-6.4MPa
|
公稱通徑：
|
DN15-DN25
|
|
常用材質：
|
不銹鋼
|
技術咨詢：
|
021-31007323
|
滬山閥門制造（上海）有限公司是國內著名〖X49W法蘭考克〗制造商，也是國內大型【針型閥】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖X49W法蘭考克〗解決方案，質量可靠，價格實惠，故暢銷全國各地，歡迎新老客戶來電，來函，我們將為您提供最優質的服務。
X49W法蘭考克概述：
不銹鋼考克液位計（型號：X49W）,考克液位計也叫液位計閥門,液位計考克,主要在液位計的控制管道中應用,大石化工程,工業鍋爐工程,化工工程,機電工程大量應用,主要為一端為法蘭連接,一端為螺紋式,密封一般為聚四氟密封,法蘭可以根據客戶的要求定做。
X49W法蘭考克技術參數：
壓力：1.6-6.4MPA
材質主要有:20#,304,201,316,316L
驅動方式：手輪式,條鋼式 殼體試驗：26MPA
密封試驗：17.6MPA
氣壓試驗：9.6MPA
連接方式：法蘭連接
適用溫度：180℃以?xún)?nèi)
適用介質：水、蒸汽等
設計制造:GB/T12224-1989,JB/T7747-1995
連接方式:卡套式,內螺紋式,外螺紋式
結構特征:一端內螺紋式,一端法蘭式
閥門檢驗:GB/T13927-1992
X49W法蘭考克性能：
根據不同的壓力,不同的溫度,采用特殊的結構和相應的密封,試壓采用工作壓力的1.5倍試壓,確保閥門在工作壓力的狀態下不會發生泄漏,同時保證在相應的溫度下,密封不會發生變形,不會發生密封不嚴的現象。
外型結構與連接尺寸
|
序號 NO
|
Do
|
D2
|
D3
|
H
|
H1
|
|
1
|
Φ19
|
Φ96
|
Φ60
|
97.5
|
47
|
|
2
|
Φ19
|
Φ104
|
Φ60
|
97.5
|
49
|
|
3
|
Φ19
|
Φ112
|
Φ60
|
97.5
|
47
|
