產品名稱：
|

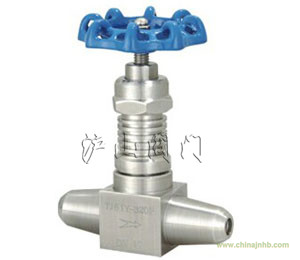

J61焊接式帶散熱片針型閥 |
產品型號：
|
J61Y |
|
驅動方式：
|
手動
|
連接形式：
|
焊接
|
|
結構形式：
|
二通式
|
密封材料：
|
硬質合金
|
|
壓力范圍：
|
16.0MPa
|
公稱通徑：
|
DN6-DN10
|
|
常用材質：
|
不銹鋼
|
技術咨詢：
|
021-31007323
|
滬山閥門制造（上海）有限公司是國內著名〖J61焊接式帶散熱片針型閥〗制造商，也是國內大型【針型閥】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖J61焊接式帶散熱片針型閥〗解決方案，質量可靠，價格實惠，故暢銷全國各地，歡迎新老客戶來電，來函，我們將為您提供最優質的服務。
J61焊接式帶散熱片針型閥介紹
J61焊接式帶散熱片針型閥制造標準：中國GB、美標API、德標DIN、日本JIS、JPI、英標BS生產。J61W焊接式帶散熱片針型閥材質：銅、鑄鐵、鑄鋼、碳鋼、鍛鋼、不銹鋼、304、316、316L、低溫鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：螺紋、法蘭、焊接、卡套、卡箍。驅動方式：手動、氣動、電動。滬山閥門擁有頂尖的生產設備和技術工程師，按照各國標準以及各種行業標準生產制造各種法蘭針型閥。
一、J61焊接式帶散熱片針型閥詳細說明：
| 連接形式:焊接 |
主體材料:不銹鋼 |
| 公稱通徑:DN6～10（mm） |
適用介質:蒸汽 |
| 材質:不銹鋼 |
密封形式:硬密封型 |
| 標準:國標 |
外形:微型 |
| 流動方向:單向 |
驅動方式:手動 |
| 零部件及配件:配件 |
用途:截止 |
| 壓力環境:常壓 |
工作溫度:常溫 |
| 類型(通道位置):二通式 |
二、J61焊接式帶散熱片針型閥結構形式：
三、J61焊接式帶散熱片針型閥應用規范：
1、設計制造：GB/T 12224-1989； JB/T 3595-2002
2、連接形式：對焊式連接
3、結構特征：錐面密封；上閥桿螺紋；帶散熱片
4、閥門檢驗和實驗：JB/T 9092-1999
5、材料：碳鋼按GB/T 12228-1989的規定
不銹鋼按 GB/T 1220-1989的規定
四、J61焊接式帶散熱片針型閥性能規范 單位：MPa
| 實驗項目 |
壓力值 |
| 公稱壓力 |
32 |
| 殼體實驗 |
48 |
| 密封試驗 |
35.2 |
| 氣壓試驗 |
19.2 |
| 適用溫度 |
≤450℃ |
| 適用介質 |
水、蒸汽、油品等 |
五、J61焊接式帶散熱片針型閥主要零件材料：
| 型號 |
閥體 |
接頭 |
閥桿 |
螺帽 |
填料 |
| J61H-160 |
20# |
20# |
2Cr13 |
20# |
柔性石墨 |
| J61W-160P |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
| J61Y-160V |
12CrMoV |
12CrMoV |
12CrMoV |
20# |
六、J61焊接式帶散熱片針型閥主要外形尺寸：
| 規格 |
Ф |
L1 |
L |
H |
Do |
重量 |
| DN6 |
φ10 |
3 |
110 |
124 |
78 |
1.2 |
| DN10 |
φ14 |
3.5 |
110 |
124 |
78 |
1.2 |
