一、J29W-320結構形式
J29型壓力計式截止閥用截止閥，廣泛用于石油、氣體、蒸汽水氮氫混合等介質管路上，作測試壓力的啟閉裝置，它具有連接牢固，密封性能好，并有排污性能等特點。
應用規范
1、設計制造：GB/T 12224-1989 JB/T 7747-1995
2、連接形式：管接頭內螺紋連接；法蘭連接
3、結構特征：錐面密封；浮動閥瓣
4、閥門檢驗和實驗：GB/T 13927-1992
5、材料：碳鋼按GB/T 12228-1989的規定
不銹鋼按 GB/T 1220-1989的規定
主要外形尺寸
| 規格 |
M1 |
M2 |
L1 |
L2 |
H |
Do |
重量（kg） |
| DN6 |
M20×1.5 |
M14×1.5 |
60 |
56 |
86 |
63 |
1.0 |

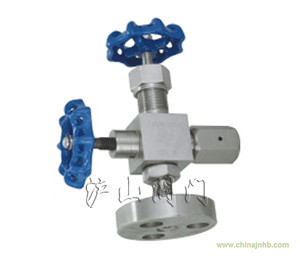

二、J49-320結構形式
J49型壓力計式截止閥用截止閥的用途，工作原理技術性能和J29型壓力計用截止閥相同，其結構基本相同。所不同的只是連接形式不同，該閥一端用焊紋連接另一端則用法蘭連接 。
性能規范 單位：MPa
| 實驗項目 |
壓力值 |
| 公稱壓力 |
PN |
| 殼體實驗 |
1.5PN |
| 密封試驗 |
1.1PN |
| 氣壓試驗 |
0.6PN |
| 適用溫度 |
≤180℃ |
| 適用介質 |
水、蒸汽、油品等 |
主要外形尺寸
規格 |
M1 |
A |
B |
C |
N-Ф |
L1 |
L2 |
H |
Do |
重量（kg） |
| DN6 |
M20×1.5 |
42 |
70 |
16 |
3-Ф16 |
62 |
60 |
86 |
63 |
1.2 |
| DN10 |
M20×1.5 |
42 |
70 |
16 |
3-Ф16 |
62 |
60 |
86 |
63 |
1.2 |
