產品名稱：
|

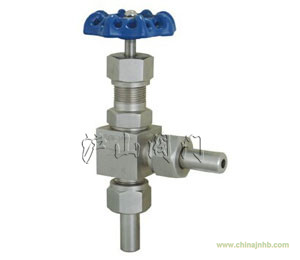

J24W角式針型閥 |
產品型號：
|
J24W |
|
驅動方式：
|
手動
|
連接形式：
|
外螺紋
|
|
適用介質：
|
水、介質、油品 |
密封材料：
|
不銹鋼、硬質合金
|
|
壓力范圍：
|
16.0MPa
|
公稱通徑：
|
DN6-DN25
|
|
常用材質：
|
不銹鋼
|
技術咨詢：
|
021-31007323
|
滬山閥門制造（上海）有限公司是國內著名〖J24W角式針型閥〗制造商，也是國內大型【針型閥】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖J24W角式針型閥〗解決方案，質量可靠，價格實惠，故暢銷全國各地，歡迎新老客戶來電，來函，我們將為您提供最優質的服務。
J24W角式針型閥介紹
角式針型閥的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。 針型閥門比其他類型的閥門能夠耐受更大的壓力，密封性能好，所以一般用于較小流量，較高壓力的氣體或者液體介質的密封。 電動閥門與壓力表配合使用是最合適的了，一般的針型閥門都做成螺紋連接(當然也有法蘭及其他形式的連接)。
一、J24W角式針型閥結構形式：
二、J24W角式針型閥應用規范：
1、設計制造：GB/T 12224-1989 ；JB/T 7747-1995
2、連接形式：對焊式管接頭；內螺紋連接
3、結構特征：錐面密封：浮動閥瓣；直角式通道
4、閥門檢驗和實驗：GB/T 13927-1992
5、材料：碳鋼按GB/T 12228-1989的規定
不銹鋼按 GB/T 1220-1989的規定
三、J24W角式針型閥性能規范 單位：MPa
| 實驗項目 |
壓力值 |
| 公稱壓力 |
16 |
| 殼體實驗 |
24 |
| 密封試驗 |
17.6 |
| 氣壓試驗 |
9.6 |
| 適用溫度 |
≤425℃ |
| 適用介質 |
水、蒸汽、油品等 |
四、J24W角式針型閥主要零件材料：
| 型號 |
閥體 |
接頭 |
閥桿 |
螺帽 |
填料 |
| J24H-160 |
20# |
20# |
2Cr13 |
20# |
柔性石墨 |
| J24W-160P |
SS304 |
SS304 |
SS304 |
SS304 |
五、J24W角式針型閥主要外形尺寸：
| 規格 |
M |
Ф |
L1 |
L |
H |
Do |
重量（kg） |
| DN6 |
M20×1.5 |
φ14×4 |
70 |
70 |
96 |
63 |
1.0 |
| DN10 |
M24×4.5 |
φ18×4 |
80 |
80 |
115 |
78 |
1.2 |
| DN15 |
M30×1.5 |
φ22×4 |
90 |
90 |
122 |
100 |
2.2 |
| DN20 |
M36×1.5 |
φ28×4 |
110 |
110 |
156 |
110 |
3.8 |
| DN25 |
M39×1.5 |
φ33×4 |
115 |
115 |
170 |
140 |
4.5 |
