1.1. 報警功能

1.1.1. 絕緣報警

1.1.1.1. 基本功能

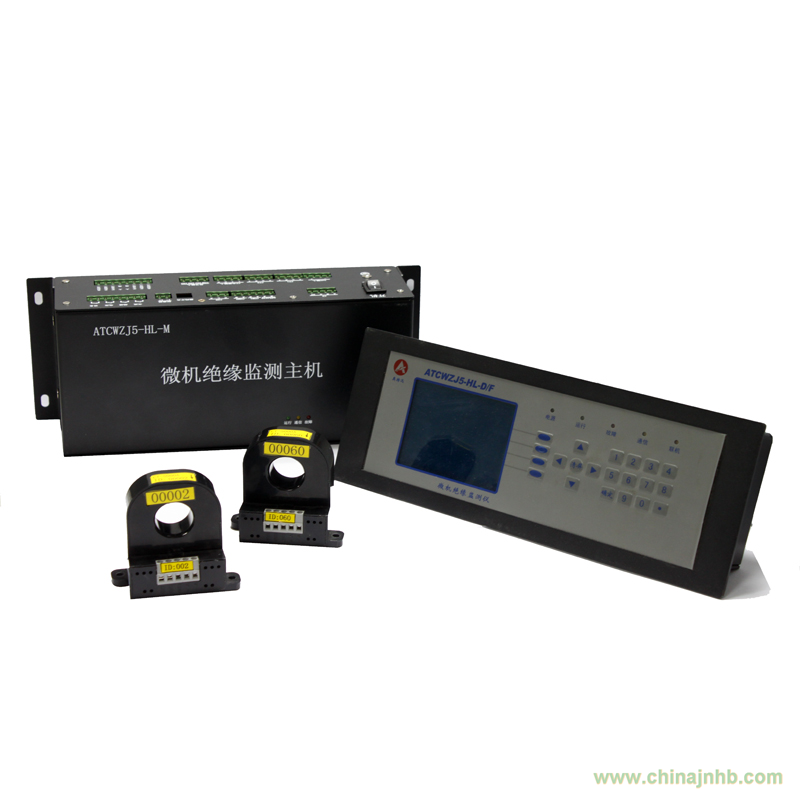

當直流系統發生下列故障時，奧特迅絕緣監測儀能通過切換平衡、不平衡、定時三種巡檢方式，迅速、準確、可靠動作，發出絕緣故障報警信息：

1) 單極一點接地及絕緣降低；

2) 單極多點接地及絕緣降低；

3) 兩極同支路同阻值接地及絕緣降低；

4) 兩極同支路不同阻值接地及絕緣降低；

5) 兩極不同支路同阻值接地及絕緣降低；

6) 兩極不同支路不同阻值接地及絕緣降低；

1.1.1.2. 系統絕緣降低報警

1) 直流系統對地絕緣電阻報警值可在0~999K之間任意設定。

2) 直流系統中任何一極的對地絕緣電阻降低到設定值時，發出告警信息。

3) 直流系統對地絕緣故障報警響應時間應不大于100s。

4) 直流系統對地絕緣電阻小于等于報警值時，產品應自行啟動支路選線功能。

1.1.1.3. 支路絕緣降低報警

1) 支路任何一極的對地絕緣電阻低于50kΩ時，應發出報警信息。

2) 支路選線響應時間應不大于180s。

3) 支路絕緣監測宜采用傳感器，選線支路數宜為32、64、128路。

1.1.2. 絕緣預警

1.1.2.1. 直流絕緣監測裝置應具備絕緣降低預警功能，設備絕緣預警值為報警值的2倍。

1.1.2.2. 直流系統對地絕緣電阻小于等于預警值時，產品應自行啟動支路選線功能。

1.1.3. 母線電壓異常告警

1.1.3.1. 當直流系統母線電壓大于等于標稱電壓的110%時，產品應發出母線過壓告警信息。

1.1.3.2. 當直流系統母線電壓小于等于標稱電壓的90%時，產品應發出母線欠壓告警信息。

1.1.4. 交流竄電告警

當直流系統發生有效值10V及以上的交流竄電故障時，產品應能在5S以內發出交流竄電故障告警信息，并顯示竄入交流電壓的幅值。

1.1.5. 自身異常報警

產品應具有自檢功能，當發生下列故障時，產品應能發出自身異常報警信息：

1) 通訊故障，包括：主分機通訊故障；

2) 電流傳感器采樣回路故障。

1.1.6. 附加功能

1) 產品配置液晶屏用以顯示相關信息，并具備相應的狀態指示燈，包括：電源指示燈、運行指示燈、故障指示燈、主機與后臺通訊指示燈、聯機指示燈。

2) 產品滿足與直流電源監控裝置或上位機的通信要求，具有標準通信接口和Modbus通信規約，具有無源輸出觸點。

3) 產品能監測饋出線具有環路的單母線分段直流系統，并準確定位與測量環路接地。

4) 產品能記錄正負母線接地電阻—時間曲線，顯示每天最小絕緣電阻的時間曲線；

5) 產品能能最多存儲500條故障歷史記錄，裝置掉電后信息不丟失；

6) 產品能顯示所有支路信息，包含支路漏電流、支路對地電阻等信息；

7) 產品能母線監測有平衡、不平衡、定時三種方式可任意選擇。

1.2. 檢測范圍與精度

絕緣監測裝置能實時監測并顯示直流系統母線電壓、正負母線對地電壓、正負母線對地交流電壓、正負母線對地絕緣電阻及支路對地絕緣電阻等數據，且符合表2和表3的規定。

表2 電壓檢測的范圍及精度

表3 對地絕緣電阻測量精度
