沁諾純水機的技術問題與安裝詳細說明

胡水泉

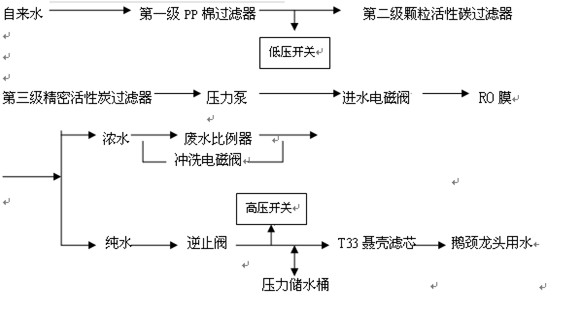

 一、       直飲水（RO）機的工藝流程

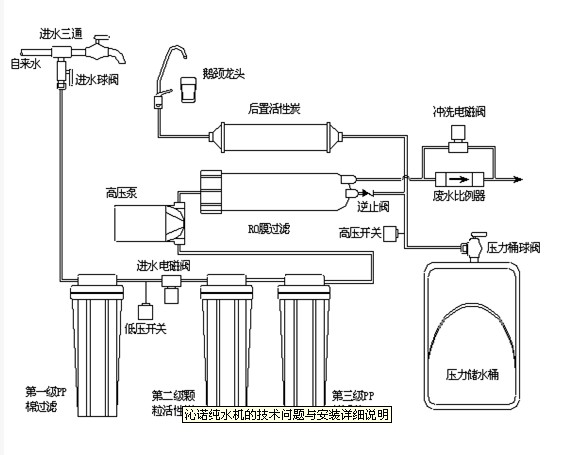

二、凈道直飲水（RO）機的工藝流程構造圖

三、直飲（RO）水機各部位名稱及作用

1、  進水球閥： 純水機總進水閥門，打開進水球閥，自來水進入水機，安裝位置于進水三通側口，便于檢修時關掉水源。

2、  PP棉過濾器： 孔徑5微米，沉積式前過濾，除去塵土，鐵銹，沙礫等大于5微米的物質。

3、  低壓開關： 當水壓達到0.5kg/c㎡時，接通電源，使機器正常運行；當斷水或水壓達不到0.5kg/c㎡時，切斷電源，使機器停止運行，防止壓力泵空轉。

4、  壓力泵：給自來水加壓達到5kg/c㎡，以滿足RO膜制水的壓力及流量需求。

5、  顆?；钚蕴歼^濾器：預過濾，除去氯臭味，甲烷，農藥，化肥及其它物質。

6、  精密活性炭過濾器：除去由于顆?；钚蕴济撀洚a生細小顆粒物質，以及進一步除氯。

7、  進水電磁閥：當電源接通時，自來水經過進水電磁閥，使純水機正常制水；當機器停止后切斷水源，阻止水過去，通過濃縮水路排走。

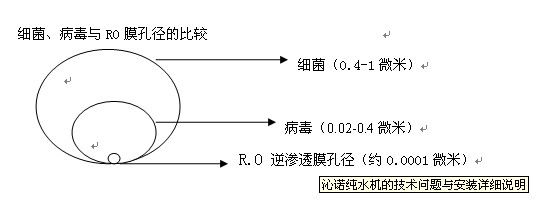

8、  RO膜：又叫逆滲透膜，它是依靠機器對原水所施加的壓力，使原水中水分子透過RO膜，而把原水中的細微雜質，過多的無機鹽、有機物、重金屬離子、細菌、病毒、農藥、三氯甲烷廢物等其它有害物質統統截留下來，并通過連續排放的濃水將這些水中有害異物及鹽分排出，進而得到十分潔凈的飲用水。它的孔徑只有0.0001微米，它對水中粒徑最小的無機鹽…離子的去除率在90—96%以上,對細菌、病毒等有害異物的去除率在99.99%以上（理論上可以說成是100%）。

 9、 逆止閥：工程上也叫單向閥，純凈水滿，系統內壓力達到2.3±0.1kg/c㎡后，防止高壓純水倒流與廢水一起排走。

10、 高壓開關：自動控制純水機工作，當純凈水的水壓達到2.3±0.1kg/c㎡時，切斷電源，使純水機停機；純凈水排出系統（比如打開龍頭放水），水壓減小，自動接通電源，使機器進入正常制水狀態。

11、 壓力儲水桶：儲存純水，以供備用。　　

12、 氣嘴：　給壓力儲水桶補氣或放氣。

13、 壓力桶球閥：壓力儲水桶的進水或出水球閥門。

14、小T濾芯：濾芯有椰殼活性炭、堿性礦化球、麥飯石、活化能量芯等幾種。其作用就是在自來水被處理為純凈水后，使其成為活化、礦化、弱堿性的水。

15、 鵝頸龍頭：取用純凈水的開關。

16、 廢水比例器：使濃縮水排走，經小孔徑限流憋壓，保證RO膜的工作壓力。它的作用就是控制流量、保證恒定的系統壓力。

17、 沖洗電磁閥：由機器（電腦板）自動控制，定時接通電源，對RO膜進行高壓大流量沖洗，沖洗時間18-30秒左右。

18、 LED電腦版：就是程序控制器。

LED面版下方有四個圖標及中文說明，分別為沖洗、制水、滿水、缺水。各代表著水機的四種狀態，當圖表閃爍時即為水機時下的工作狀態。

四、深圳水博士純水機的安裝

注意：

1、 在安裝純水機前，檢驗原水的TDS值，如果原水TDS值超標，即超出TDS量程，需要提前通知公司技術部門，以便確定相應的處理方法。

2、 依靠儲水箱存儲生活飲用水的地區，原水缺少壓力，須建議加裝原水壓力泵，以便純水機正常工作，或者選用自吸機。

（一）、組裝機器：

1、　裝濾芯，順序為從右到左依次為5微米PP棉，顆?；钚蕴迹?span style="line-height:24px;word-wrap:normal;word-break:normal;">1微米PP棉。PP棉安裝沒有方向；顆粒活性碳帶有膠墊一端對應機頭方向，同時把膠墊放好，并去掉濾芯外熱縮膜。檢查密封面、糟、密封圈有無太大缺陷，密封圈涂一些醫用凡士林，用板手擰緊。

2、　裝RO膜，RO膜的方向，帶二個小密封圈一端向里，用鉗子推到底（可以抹少許凡士林），不能用蓋往里頂或砸。檢查密封面，圈有無大缺陷，殼蓋上的密封圈一定要放在膜殼上，并涂少許凡士林，用力擰緊，凡士林起到潤滑和密封的作用。

3、　檢查進水管和出純凈水管不要裝反，純凈水接出口為逆止閥門。

（二）、安裝進水三通及球閥

1、　關閉并確認總閥門關閉（打開龍頭不流水）。

2、　舊管道要注意極易損壞，要提醒用戶，找有經驗人員或物業部門協助。

3、　將龍頭拆下，把進水三通及球閥裝上，纏好生膠帶、再將龍頭裝好。

4、　安裝后確認不漏水。

（三）、安裝儲水桶上球閥

把儲水桶球閥上緊，要上正，不要損壞螺扣，也不要用力過大，將球閥擰裂。

（四）、選擇合理安裝位置，盡可能離水源、電源、排水口近一些，掛裝、放在廚房柜內均可。

（五）、安裝鵝頸龍頭：

1、選擇合適的出水位置，用電鉆勻速開孔，孔徑為11毫米，直接安裝龍頭。

2、固定吊片。（下面留出裝管余量，10多公分距離）。

3、安裝龍頭，把裝飾件上好，固定牢。

（六）、整機安裝

1、首先檢查純水機外包裝標識，是否與需方要求機型相同；檢查發貨單或銷售發票與需方姓名電話等一致；要求做到外包裝無紕漏、無損壞；要求標識、機型與客戶要求一致。其次、打開包裝后檢查分體箱、配件箱、保修卡、說明書及合格證是否齊全，有無缺損。

2、　對整機進行檢查，先查水管，有無不牢固，松動，所有水管都應牢固，顏色統一，不得有扭結、死彎、開裂等現象出現；其次檢查電路，變壓器接出接入有無裸露部分，電腦板接線是否正確，不得出現裸露或接錯，檢查插頭是否插好，應該牢固，無脫落，檢查高低壓開關有無破裂，高壓開關調壓螺絲是否脫落；檢查進水、沖洗電磁閥有無線圈裸露的部分；再次檢查其他配件，要求無破損，短缺的情況出現。

3、　管線連接（主要有三種）　

配件包配備5米長的管子，分別用于4處，分別為自來水進水、壓力桶接管、鵝頸龍頭接管、濃縮水排出管，安裝人員一定要作到合理布局，便于檢修。

①、　塑料件：管口切平，套上螺母，管口長出螺母2—3毫米。

②、　進水球閥與進水管安裝，將管口切平，套上金屬螺母，然后將塑料管插入進水球閥出口一端，擰緊螺母，不要太用力，以免把管卡破。

③、　連結鵝頸龍頭：管口切平，套上金屬螺母，尼龍套，管口長出螺母2—3厘米，塞入管塞，上緊，力度比進水球閥大一些。

④、　濃縮水連接管接入櫥具污水管道，做好密封。

⑤、　連接完后，理順管路。

（七）、安裝的注意事項：

1、　注意服務態度，要謙虛、和善、與用戶有效的交流和溝通。

2、　安裝人員自備鞋套、手套及抹布。

3、　安裝位置的選擇一方面要便于安裝，還要便于維修與保養，因人而異、因戶而異、因實際情況而異，提出我們的方案，并尊重用戶的想法。

4、　無論是位置擺放，還是裝訂水管，都要注意美觀實用。

5、　若需要穿墻，或在臺面，柜子等處打孔，要注意保持它的完整性，并要合理、美觀。若情況無法控制，應先將可能出現的后果與合理換壞告知用戶，并征得其同意。接進水三通時也一樣。

6、　安裝機器時，先將放置機器空間擦洗干凈，不得出現機器安裝完時周邊環境臟亂不堪。

7、　先要接通水源，機器進滿水后再接通電源。

8、　安裝結束后，要告知用戶使用方法及注意事項，并把可能出現的異常情況告知用戶，提出緊急處理辦法。

9、　安裝完畢后，仔細檢查，調試，并做好基本情況的登記，確保一切正常后離開現場。

五、純水機的調試

（一）、目的，對整機進行最后一次全面調整，檢查，以防出現錯誤。

（二）、方法和作用

1、　打開進水球閥，打開鵝頸龍頭，注滿水后，接通電源：沖洗圖標閃爍，說明機器處于沖洗狀態，三十秒后，沖洗停止，制水圖標開始閃爍，濃縮水排出水管由大變小，證明沖洗電磁閥完好，有效。逆止閥過水通暢。

2、　待機器正常制水后，（水流穩定，無氣泡），關閉儲水桶上球閥，關閉鵝頸龍頭，稍后，滿水圖標閃爍，水機停止工作，證明：高壓開關的停機功能完好；稍后觀察廢水應逐漸停止，證明進水電磁閥完好，有效；壓力泵不應該頻繁運轉，證明逆止閥關閉嚴實。

3、　打開鵝頸龍頭，水壓逐漸減小，幾秒鐘后，純水機正常制水，純廢水量流速均勻，證明進水電磁閥良好。

4、　以上工作重復2—3次。

5、　關閉進水球閥，缺水圖標閃爍，水機停止工作；打開進水球閥，幾十秒鐘后，水機重新開始制水，證明水機低壓開關開機功能完好、有效，重復2—3次。

6、　一切正常后，可將壓力儲水桶制滿純水，打開鵝頸龍頭，讓純水沖洗后置活性碳，直至水質干凈，關閉鵝頸龍頭讓機器正常制水。

六、純水機故障判斷與排除

（一）、壓力泵不轉、不制水

1．　檢查是否停電，插頭是否插好

2．　缺水圖標閃，檢查低壓開關，用短路法20秒（延時保護），制水圖標閃，水機工作，說明低壓開關故障，更換低壓開關。

3．　滿水圖標閃，檢查高壓開關，用短路法20秒，制水圖標閃，水機工作，說明高壓開關故障，更換高壓開關。

4．　檢查壓力泵和變壓器是否短路，或整機連接有誤。

5．　電腦版故障。

（二）、壓力泵轉、不制水

1．　壓力泵失壓，應5公斤/c㎡左右，用水壓表測泵壓。

2．　泵轉有廢水，逆止閥卡死，不過水。

3．　泵轉無廢水，進水電磁閥沒打開，檢查插簧。

4．　前置濾芯堵塞，純水、廢水都很小。

5．　沖洗電磁閥失靈，不能關閉，一直處于沖洗狀態。

6．　RO膜堵塞。

7．　電腦版故障，不能關閉反沖電磁閥。

（三）、滿水不停機

1．　制水圖標閃，水滿不停機，斷路法拔掉高壓開關一個插簧，滿水圖標閃，機器停止工作，說明高壓開關故障。

2．　檢查高壓開關是否壓力太高，如太高調整到2.2—2.4公斤/c㎡，用氣壓表測桶壓，高壓開關可用內六角2毫米螺栓調，順時針壓力越來越大，相反越小。

3．　滿水廢水不停

A、　進水電磁閥關閉不嚴，水流稍大、水質差于自來水。

B、　逆止閥關閉不嚴，測廢水水質優于自來水，流量小。

（四）、滿水后機器反復啟動

1．　逆止閥泄壓。

2．　高壓開關失靈。

3．　系統有泄壓現象。

（五）、壓力桶水滿，但純水無法流出

1．　壓力桶泄壓，氣壓室內有水。

2．　后置活性炭堵塞。

3．　氣壓不足，測壓力桶氣壓,標準為0.5—0.7公斤/ c㎡。

（六）、純水有異味

1．　前置活性炭時間過長，失效，一般最多不超過一年。

2．　后置活性炭失效，質量差，時間過長未更換，不超18個月。

3．　壓力儲水桶內膽破漏。

4．　RO膜堵塞。

（七）、壓力桶存水少

1．　高壓開關壓力過低，正常為2.2—2.4公斤/c㎡之間。

2．　儲水桶氣壓過高，0.5—0.7公斤/c㎡,超過0.7公斤/c㎡。

3. 　壓力桶開關未打開。

(八)、TDS值高

1．　濾芯太臟超過使用時間。

2．　RO膜有問題。

① O型圈密封不嚴。

② 凹槽破裂。

③ RO膜反沖洗長期未沖洗。

④ RO膜堵塞。

3．　原水TDS值過高。

4．　RO膜裝反。

5．　RO膜后純水系統水管與廢水系統水管接反。

6．　RO膜進水與進入后置活性炭的水管接反。

建議安裝工具

1、手電鉆（帶沖擊、調速）

2、250mm管鉗一把

3、250mm活絡扳手一把

4、8—10mm呆扳手一把   12—14mm呆扳手一把、16或17mm呆扳手一把

5、尖嘴鉗子一把，側口鉗子一把（或壁紙刀一把）

6、測電筆，剪刀

7、“+”字、“-”字螺絲刀各一把

8、￠6mm、￠8mm￠12mm沖擊鉆頭各一把       ￠11-16開孔器一把

9、內六角扳子2分、10Kg壓力表一塊、2Kg壓力表一塊

安裝常用配件

1．生料帶、

2．防水膠布

3．醫用凡士林

4．￠6mm塑料脹塞    ￠6mm膨脹螺旋栓    ￠6mm自攻釘

5．手電筒

6．毛巾、手套、鞋套，墊布

7．密封膠，14套筒，電源插座工具箱

純水機的安裝與調試

項目：

一、            設計安裝方位和方法

二、            開箱清點

三、            組裝主機

四、            安裝

五、            調試

一 設計安裝方位和方法

1、考慮水電是否方便

2、50電腦版純水機盡量安在櫥柜里面

（1）找電在哪里打孔，連接

（2）找水在哪里打孔，連接

二 開箱清點

1、機頭箱

（1）機頭1個（2）RO膜1個

2、

（1）三只濾瓶（2）三只濾芯（3）三個O型圈

3、壓力桶箱

（1）壓力桶1個（2）壓力桶小球閥1個
 4、配件包

（1）進水三通1個（2）進水直通1個（3）三角支架1個（4）管塞6個

5、鵝頸龍頭盒

（1）銅螺母1個（2）5個墊（上2，下3）（3）呢絨管砸1個

6、大小扳手  2分管5米

三 組裝

1、三級濾瓶及濾芯的組裝（確定第一、第二、第三級位置）

（1）    除去包裝物

（2）    把O型圈復位

（3）    把濾芯裝入濾瓶（第二級注意方向）

（4）  把濾瓶與機頭連接（注意用力均勻）

2、安裝RO膜

（1）    去處RO膜外的包裝物

（2）    押下RO膜殼蓋

（3）    把RO膜送進膜殼（注意：保證RO膜與膜殼完全連接）

（4）  使RO膜殼密封圈復位并緊固膜殼蓋

3、安裝壓力桶球閥

（1）    在壓力桶進水口加生膠帶

（2）    安球閥（注意：用力均勻，用手擰就可以了）

4、檢查主機各個配件按口是否牢固

四 安裝連接

1、安裝進水三通及進水直通

（1）    關閉進水總閥門，并證明確定已經關閉嚴

（2）    卸下自來水龍頭

（3）    安裝進水三通（注意：①加生膠帶,②墊布操作）

（4）    安裝進水直通（注意：接口要纏生膠帶）

安好自來水龍頭
