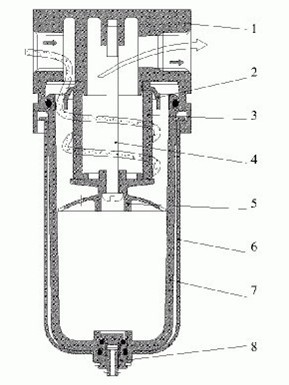

空氣過濾器的結構如右圖所示
   從進口流入的壓縮空氣,被引進導流板（2 ），導流板上有均勻分布的類似風扇扇葉的斜齒，迫使高速流動的壓縮空氣沿齒的切線方向產生強烈的旋轉，混雜在空氣中的液態水油和較大的雜質在強大的離心力作用下分離出來，甩到水杯（7）的內壁上，流到水杯的底部。除去液態水油和較大雜質的壓縮空氣，再通過濾芯（3）的進一步過濾，清除微小的固態顆粒，然后從出口輸出清潔的壓縮空氣。傘形擋水板（5）將水杯分隔成上下兩部分，下部保持壓力靜區，可以防止高速旋轉的氣流吸起杯底的水油。聚集在杯底的水油從排水閥（8）放掉。空氣過濾器必須豎直水杯向下安裝。

空氣過濾器的主要性能指標
過濾精度
　　指允許通過的雜質顆粒的最大直徑。影響過濾精度的關鍵是濾芯，可根據后面元器件的需要選擇不同的濾芯，使其達到相應的過濾精度。

流量特性
　　指在一定的進口壓力下，通過過濾器的空氣流量與過濾器兩端壓力降之間的關系曲線，實際使用時，最好在壓力損失小于0.03MPa的范圍內選用。在空氣過濾器中,影響流量特性的主要是本體和濾芯。

分水效率:
　　指分離出來的水分與進氣口空氣中所含水分之比.一般要求空氣過濾器的分水效率不小于80%.影響分水效率的主要是導流板。 空氣過濾器的工作原理　　空氣過濾器的結構如右圖所示 從進口流入的壓縮空氣,被引進導流板(2）導流板上有均勻分布的類似風扇扇葉的斜齒，迫使高速流動的壓縮空氣沿齒的切線方向產生強烈的旋轉，混雜在空氣中的液態水油和較大的雜質在強大的離心力作用下分離出來，甩到水杯（7）的內壁上，流到水杯的底部。除去液態水油和較大雜質的壓縮空氣，再通過濾芯（3）的進一步過濾，清除微小的固態顆粒，然后從出口輸出清潔的壓縮空氣。傘形擋水板（5）將水杯分隔成上下兩部分，下部保持壓力靜區，可以防止高速旋轉的氣流吸起杯底的水油。聚集在杯底的水油從排水閥（8）放掉。空氣過濾器必須豎直水杯向下安裝。

空氣過濾器的主要性能指標

過濾精度
　　指允許通過的雜質顆粒的最大直徑。影響過濾精度的關鍵是濾芯，可根據后面元器件的需要選擇不同的濾芯，使其達到相應的過濾精度。

流量特性
　　指在一定的進口壓力下，通過過濾器的空氣流量與過濾器兩端壓力降之間的關系曲線，實際使用時，最好在壓力損失小于0.03MPa的范圍內選用。在空氣過濾器中,影響流量特性的主要是本體和濾芯。

分水效率
　　指分離出來的水分與進氣口空氣中所含水分之比.一般要求空氣過濾器的分水效率不小于80%.影響分水效率的主要是導流板。

分類　　

   空氣過濾器根據其工作原理可以分為初效過濾器，中效過濾器，高效過濾器及亞高效等型號。
