上海升美電子科技有限公司（www.winstarled.com）多年來專注生產高品質LED軟燈條以及相關LED室內照明產品。面對大大小小的工程商，各行各業需要LED貼片燈條安裝的客戶，不斷咨詢我司LED軟燈條安裝方法以及注意事項，鑒于各用戶需求以及作為同行參考，特意整理出LED軟燈條使用方法以及安裝方法。

     LED軟燈條又名LED燈帶，其材質由LED柔性線路板FPC以及LED燈珠組成。LED柔性線路板分為壓延銅，電解銅，覆銅，最近市場上又有高延銅材質出現，從柔性程度上講，柔性程度從高到底依次是壓延銅＞高延銅＞電解銅＞覆銅，壓延銅價格高柔性更強，耐彎曲，適合高度彎曲，可以180度對折都不會損壞線路板的穩定性。可用于對LED軟燈條柔性要求高的場合，屬于高端LED軟燈條必備的線路板，電解銅柔性相對較低，不能高角度彎曲，線路板容易折斷，其硬度稍高適合用于要求不太高的場合。由于其價格相對壓延銅較低，所以有很大的市場空間，一般市場上采用該方案的居多，適用中低端市場。所謂覆銅，就是將FPC上閑置的空間作為基準面，然后用固體銅填充，這些銅區又稱為灌銅，由于其工藝特性，覆銅線路板柔性極差，易折斷造成短路，安全隱患極大。但由于其成本相對明顯偏低，受成本價格壓力，被部分不良廠家采用，做出質次價低的LED燈條擾亂市場。由于各個廠家使用FPC不同，故同樣的燈珠，價格也會有不同。上海升美電子科技有限公司采用壓延銅技術，得到了大量客戶的理解與認同。

對工程商以及把LED軟燈條作為產品原材料的客戶而言，LED燈的亮度與質保也成了他們選擇優質LED廠家的重要尺度。LED燈條常用燈珠型號有3528、5050，燈珠顆粒常用3528 60燈/米，120燈/米，5050燈珠 30燈/米，60燈/米。亮度就同樣顆粒來說同種型號不同廠家而言都有很大的不同。一般來說LED燈珠的選擇不同，對價格與質量有顯著的影響。目前最好的燈珠有美國CREE, 日本日亞等一線品牌。大陸LED生產廠家常用的有晶圓，億光等臺灣品牌。大陸生產的高端的是瑞豐光電，雷曼光電等，低端LED燈條一般采用木林森光電的燈珠。就LED燈珠本身來講對LED軟燈條最大的敵人就是LED芯片是用金線焊接還是鋁線焊接以及焊線的粗細，金線焊接成本相對較高，但金線穩定不易氧化，是做高端LED軟光條的必選，鋁線焊接成本較低，缺點是使用一段時間后鋁線高溫易氧化表現為燈珠死燈。對客戶的使用體驗是LED軟燈條開始使用是亮度，一致性都沒問題，使用一段時間后，燈珠表現部分3顆一組不亮，久而久之，LED燈條由于不能使用而報廢。鑒于LED燈珠鋁線焊接的缺陷，我司選擇燈珠時，一般考慮燈珠必須經過高溫破壞性試驗，亮度色溫一致，加速試驗測試壽命50000小時以上方成為我司合格供應商。

下面介紹我司（www.winstarled.com）LED軟燈條單色燈的安裝方法：

升美LED軟光條單色白光或暖白光或紅、綠、藍光等：產品引出兩根電源線，分別是正極，負極，導線線徑是22AWG，長度是200MM。紅色線或黑色線接軟燈條輸出的正級，紅色色線或藍色線接燈條的負極。如不好確認，請以板子上的+號標志為準。接線示意圖見下圖：

安裝方法與注意事項：

1、  室內安裝：LED燈帶用于室內裝飾時，由于不必經受風吹雨打，所以安裝就非常簡單。首先把要墻面要貼燈條的位置清理干凈，抹去灰塵或泥土等影響3M膠帶黏貼性能的物質，表面必須平整、干凈。否則產品會脫落。每款LED燈帶的背后都貼有自粘性3M雙面膠，安裝時可以直接撕去3M雙面膠表面的貼紙，然后把燈條固定在需要安裝的地方，用手按平就好了。。產品安裝時折彎處要避免剛好在LED或其它元器件的位置，以免容易損壞產品，影響的產品的使用壽命。產品在安裝和使用過程中請注意防靜電，不允許用銳器去觸碰產品，同時避免接接觸強酸強堿等腐蝕化學用品。對于天花板上部分，考慮到燈條本身的重力以及線的拉力外，供卡口每半米做一個卡槽固定，特別是燈條出線的地方必須卡槽固定，固定點為0.3米距離一個。至于有的地方需要轉角或者是長了怎么辦？很簡單，LED燈帶是以3個LED為一組的串并聯方式組成的電路結構，每3顆LED即可以剪斷單獨使用。 特別注意:燈條與墻面的接觸部分不許有暗釘，金屬等導電物體，如有，要提前除去或避開導電物體，防止燈條短路造成不必要損失。

2、  電源連接方法：LED燈帶一般電壓為直流12V，因此需要使用開關電源供電，廠家供應電源每個負載燈條應遵循一下原則：LED開關電源標注功率X80%／燈條每米的功率=實際控制的米數。每條燈條串聯長度不應超過5米，然后與總線連接。針對每路燈條，建議采用總電源集中控制，比如每個電源帶20米燈條，50米一個回路可以采用3個電源并聯集中供電，即輸入電源全部并聯起來（線材尺寸不夠的話可以另外延長），統一由總開關電源供電。該操作方法非常方便安裝。這樣的好處是可以集中控制，不方便的地方是不能實現單個LED燈帶的點亮效果和開關控制，具體采用哪種方式可以由實際現場情況衡量。

3、  總線接頭以及各LED燈條接線方法的處理：每路燈條并入總電源前，需要仔細確認接入端為直流12V即是電源輸出端，切忌不可接入220VAC，接入部分燈條會全部燒壞，再也無法修復。一定要電工師傅確認好，再通電測試。

4、  常見問題以及解決：1.燈條某路不亮，檢查該燈條所有接線部分是不是正負極接反，或焊接反向，如反向，換回來即可，如果接線沒有問題，檢查焊接線頭的焊盤是不是錫焊接上去，補焊就可以了。2. 如果某路部分燈珠不亮，換下來交廠家處理；3.如果發現某部分燈條亮度明顯變暗比如只有30-40%的亮度，有兩個可能原因，一，可能燈帶短路比如焊接線的部分或與總線并聯可能導致的短路；二，電源輸出功率不夠或輸出電壓不夠，如本應輸出電壓12VDC，測試輸出電壓只有7-8VDC,更換電源即可；

LED軟燈條安裝工程案例欣賞：

  案例一：某婚禮會所儀式堂 LED軟燈條暖白光應用照明

案例二 某高檔酒店餐廳LED軟燈條應用照明

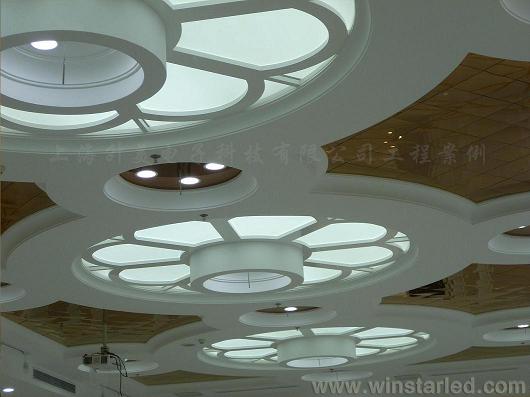

案例三  某高檔酒店小圓廳LED軟燈條窗格應用照明

案例四某婚禮會所圓廳圓柱 LED軟燈條暖白光裝飾照明
