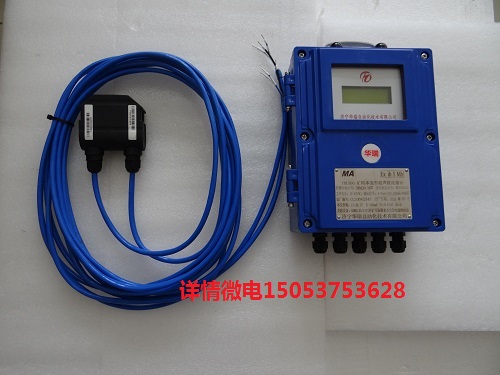

YHL500外貼式超聲波流量計，礦用壁掛外夾式超聲波流量計，礦用本安型超聲波流量傳感器，是由濟寧華瑞自動化技術有限公司生產的礦用本安型超聲波流量計，通過時差法測量管道內液體的流量，管徑可測范圍DN20～DN500。YHL500礦用本安型超聲波流量計具有電流輸出、頻率輸出、開關量輸出及RS485通訊功能。

外貼式超聲波流量計是基于微處理器技術，自身完備的流量測量儀表，與其它常規類型流量計或其它超聲波流量計相比，除具有測量安裝簡便：傳感器外貼到管道外壁即可測量流體流量，不需要斷管安裝，沒有管徑要求,還具有高精度、高可靠性、高性能的顯著特點。

外夾式超聲波流量計在安裝之前應了解現場情況，包括：

1．安裝傳感器處距主機距離為多少；

2．管道材質、管壁厚度及管徑；

3．管道年限；

4．流體類型、是否含有雜質、氣泡以及是否滿管；

5．流體溫度；(插入式傳感器管道壓力)

6．安裝現場是否有干擾源(如變頻、高電壓電纜場等)；

7．主機安放處四季溫度；

8．使用的電源電壓是否穩定；

9．是否需要遠傳信號及種類；

根據以上提供的現場情況，廠家可針對現場情況進行配置，必要情況下也可特制機型。

外夾式超聲波流量計選擇安裝位置

選擇安裝管段對測試精度影響很大，所選管段應避開干擾和渦流這兩種對測量精度影響較大的情況，一般選擇管段應滿足下列條件：

1、避免在水泵、大功率電臺、變頻，即有強磁場和震動干擾處安裝機器；

2、選擇管材應均勻致密，易于超聲波傳輸?shù)墓芏危?

3、要有足夠長的直管段，安裝點上游直管段必須要大于10D(注：D=直徑)，下游要大于5D；

4、安裝點上游距水泵應有30D距離；
