水泵漏水、過熱、綜合保護器NS-5A廠家

NS-5A型潛水泵漏水、過熱、綜合保護器型號是康卓?jī)x表研發設計，目前技術先進升級替代型號為NS-5A型，適用于南京藍深制泵（集團）生產的潛水式排污泵、軸流泵、混流泵。

NS-5A綜合保護裝置主要用于對潛水泵性能檢測即繞組過熱、油室漏水、線盒浸水、軸承過熱、電機浸水、電機過載等實時監測和報警顯示；另外還具有對電機腔內自動除濕的功能。KZ-5A型潛水泵漏水、過熱、綜合保護器全部采用模塊化設計制造，性能更加穩定可靠，它是潛水泵能正常安全工作的有力保障。

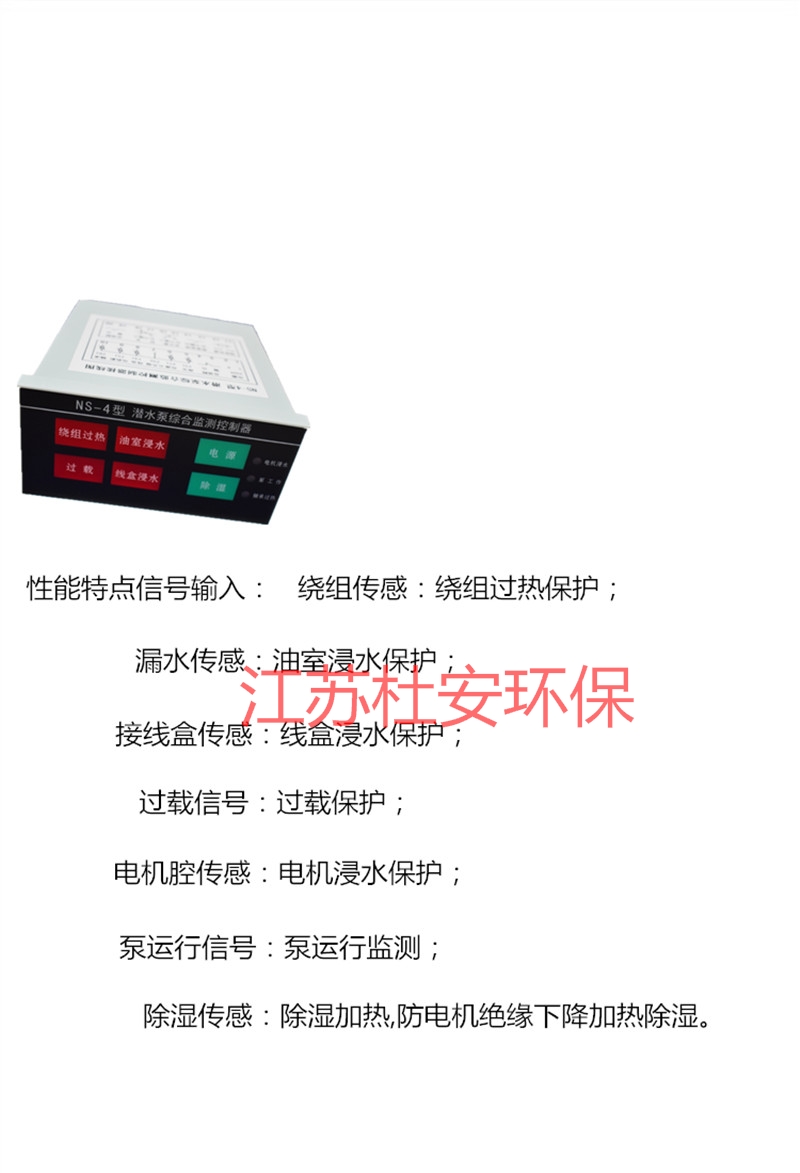

潛水泵綜合保護器功能概述

電泵浸水報警控制：當潛水泵油室出現漏水故障時，危及電泵正常運行。泵信號線31#32#電阻小于30K，本保護裝置4、5故障輸出常閉節點斷開切斷控制回路，強迫泵停機。面板上油室浸水指示燈在微浸水時就閃光預報警，以提醒人們排除故障為止，但此時故障常開常閉接點不動作直至保護值。8、9常開接點通常作故障輸出用，如報警至PLC等。

電泵電機繞組過熱報警控制：當潛水泵電機出現故障時（過載，斷相，缺相）繞組溫度驟增，當溫度超過135℃時，泵11#12#或21#22#信號線電阻大于3K，本保護裝置故障輸出4、5常閉節點斷開，8、9常開節點閉合，面板上繞組過熱指示燈從接近保護值前開始閃爍預警，以提醒人們電機過熱故障，直至排除故障為止。預警時故障輸出不動作。

電泵電機絕緣，防潮報警控制：潛水泵電機在實際運行中，有可能在停車時，漸漸吸潮，吸濕現象將反映在電機絕緣電阻的緩慢下降，進而造成電機的損壞。為保護潛水電泵電機的絕緣性，提高使用耐用性，本保護裝置通過檢測電泵71#信號線，當濕度達到100%，即露點時；通過15、16端子檢測到停機信號，延時一段時間，本裝置11、12除濕加熱常開節點接通，去驅動除濕加熱裝置。直至溫度達到70%自動停止加熱，若電機一起動，本控制系統立即停止工作。當加熱時面板上除濕指示燈不斷閃爍。

電機腔內浸水報警控制：當潛水泵電機腔內出現漏水故障時，危及電機安全，檢測泵51#信號線電阻小于50K時，本裝置故障輸出4、5常閉節點斷開，常開接點8、9閉合，面板上電機腔漏水指示燈從接近報警值前開始閃光預警，直至排除故障為止。預警時故障輸出不動作。

軸承過熱報警控制：當該潛水泵軸承出現故障時，溫度驟增，當溫度超過105℃時，經本保護裝置檢測泵61#信號線當電阻大于1.5K時，本裝置故障輸出4、5常閉節點斷開， 8、9常開節點閉合，面板軸承過熱指示燈從接近保護值前閃光報警，直至排除故障。預警時故障輸出不動作。

泵過載報警控制：當該泵電機因過流（過載，缺相、斷相）故障時，熱繼動作，本裝置故障輸出4、5常閉節點斷開，8、9常開節點閉合，面板上泵過載指示燈從接近保護值前閃爍指示，直至排除故障。 預警時故障輸出不動作。

接線盒腔內浸水報警控制：當潛水泵電機接線盒腔內出現漏水故障時，危及電機安全，泵41#漏水信號線小于50K時，本裝置故障輸出4、5常閉節點斷開，常開接點8、9閉合，面板上接線盒漏水指示燈從接近報警值前開始閃光指示，直至排除故障。預警時故障輸出不動作。

NS--5A潛水泵綜合保護器維護保養

NS-5A型潛水泵漏水、過熱、綜合保護器自售出起一個月包退三個月包換一年內免費保修，終身維修服務 在使用過程中如需技術幫助，公司設立了營銷服務的專業客服，免費為用戶提供售前、售中、售后的技術咨詢和安裝調試指導，解決用戶提出的問題。

訂貨需知：

請注明型號、數量、是否有特殊需要。

南京藍深NS-5A綜合保護器

AC220V 5A

注：1.綜合控制器接線端子19、20故障輸出，可輸入PLC或接報警器；

2.水泵信號線皆稱P**。如31#，32#線稱P31，P32，依此類推；

3.如果水泵無軸承信號引出線61#，那么控制器接線端子7與10短接；4.如果水泵無繞組信號引出線11#2#或21#22#，那么綜合控制器端子11與12 短接；

5.如果水泵無其它信號引出線，那么綜合控制器對應端子空著；

6.如果儀表先通上電源再接好水泵信號線后儀表報警的話，可以通過復位鍵復位；

7.控制器接線端子15與16泵過載為信號輸入，一般接熱繼電器的常開端；

8.控制器接線端子17與18停泵信號為信號輸入，一般接交流接觸器的常閉端。

2.4:技術參數

   環境溫度：-20℃~70℃

  相對濕度 ：≤90%RH，不結露，無腐蝕性氣體場所

  工作電壓:        220V/50HZ

  控制器功耗：≤ AC 4w

  故障輸出容量：5A/AC220V

  除濕輸出容量：5A/AC220V

  控制器外形尺寸：160mm*80mm*90mm

  面板開孔尺寸：151mm*76mm

  重量：    0.4kg

供應江蘇杜安環保潛水泵漏水、過熱、綜合保護器NS-5A

2.5:安裝規格及說明

  控制器外形尺寸：160mm*80mm*90mm

  控制柜開孔尺寸：151mm*76mm

  控制器安裝方式： 面板卡入式安裝

  配線時,為防止信號受到干擾，控制信號線請盡量使用屏蔽線。

  如果沒有與控制器相對應的信號輸入，不會影響整個控制器正常工作但控制器無法起到相對應的保護作用。

  調試前請仔細檢查控制柜及控制器的配線,確認無誤后，合上控制柜電源,使系統處于運行狀態。

  在使用過程中如果發生水泵故障預警，在確認故障并排除后，需要按下復位鍵1次后延時2S或者重新上電，控制器才能正常恢復工作。
