結構性能要求

(1) 泵的設計

水泵可上下升降，方便的移動，檢查或維修無需人員進入濕井。滑行桿支架作為水泵整體部件之一。水泵全部的重量受力在一個支架上，并且這個支架可承受水泵形成的推力。水泵、附件和電纜在20米水深無泄漏損失，可連續潛水運行。

(2)泵的構造

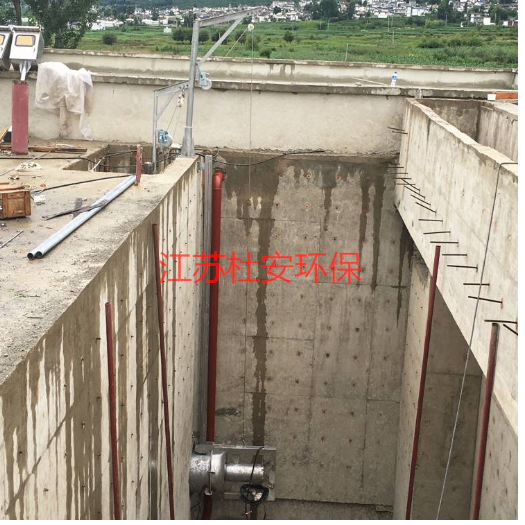

水泵能自動穩固地與排水連接管聯接，并且水泵能在單導桿或多導桿引導下從泵坑頂部到排水連接管之間自由滑動。泵/電機的任何部分不直接與泵坑底板接觸或放在泵坑底板的支座上。

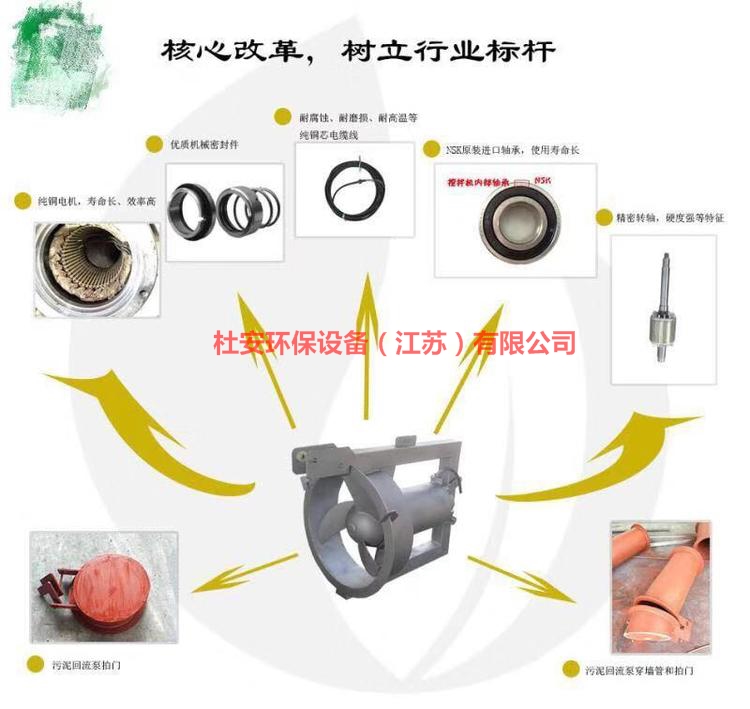

每臺水泵為封閉式連接的潛水型整體設計。水泵所有的組件包括電機可在水下連續運轉。與液體接觸的水泵主要構件是不銹鋼 AISI 304 或更高。 所有外露的螺母、螺栓、墊片均為不銹鋼AISI316。定子室上方有一不銹鋼蓋。油室蓋是耐腐蝕合成材料。水泵主件的密封設計是金屬與金屬的接觸。需要防水密封的臨界接觸面是機械加工、并嵌入兩組腈橡膠O-型圈，它使得兩個面上的橡膠O-型圈及 O型圈接觸的四個側面受力壓緊。不使用需要一定扭矩才能達到壓緊效果的形式，也不使用矩形截面墊片及密封復合物。

(3)冷卻系統： 電機應能被周?chē)鷶嚢杞橘|(zhì)充分冷卻。

(4) 電纜入口密封

電纜接線室是一個帶固定板的完整部件。電纜入口處有兩套彈性襯套，保證防水和潛水密封。不采用單一的密封系統。電纜入口包含兩個圓柱型彈性襯套。每個襯套帶墊圈和一個套圈，它們有精密的公差設計以適應電纜的外徑和入口的內徑。襯套可被一個密封管擠壓，密封管是用兩個不銹鋼螺絲擰進電纜接線室。不利用扭矩作旋轉密封，而是靠密封管和套圈之間的相互作用，沿電纜軸向移動襯套。接線室和電機室被一接線板隔離，保護電機，避免外部物質通過水泵頂端進入。該連線板被螺紋壓緊型固定，電纜可安全地連接在接線板上。接線板由兩個O型圈與定子室隔離密封，

(5) 電機

水泵的電機應是鼠籠式感應電機，裝在充氣的防水的殼內。定子繞組和定子導線的絕緣等級為H級或以上。定子應熱壓嵌入定子室。電機應設計成可連續處理攪拌 40 ℃ 的介質，每小時可起動15次。電機和水泵應是同一家生產商提供。電機的允許電壓波動為 ±10% ，電機設 計成在較高 40 ℃環境下工作，并且定子繞組的平均溫度不超過 85 ℃。電機和電纜應能夠持續在水下工作，水密性符合IP68防護等級要求。電機額定功率應足夠保證攪拌器在整個性能曲線上不會發生過載。

 (6) 泵軸;

螺旋漿和電機的軸應是同一個，螺旋槳的軸須是電機軸的延伸。軸的材料為不銹鋼 (ASTM 431) 。螺旋槳軸應完全與泵送介質隔離。

 (7)機械密封

每臺泵有一個油腔，油應能容易從外部進行更換。每臺水泵配有一個雙重機械密封。密封在一個油腔內運行，該油腔能以一穩定的流速對重疊的密封面進行潤滑。外機械密封為耐腐蝕燒結碳化鎢或碳化硅，避免攪拌液進入油腔。內機械密封為耐腐蝕燒結碳化鎢或碳化硅，避免油腔中的油進入電機。內外機械密封各自獨立地運行。

密封光滑的表面耐腐無堵。彈簧位于油腔中的油內，不暴露在泵送液體中。密封的驅動凹槽與軸上的驅動槽配合，使密封可傳輸軸形成的雙向機械扭矩。密封只靠機械扭矩鎖定和扭矩傳輸，O型環的摩擦扭矩鎖定密封。密封不需要維護和調整，并且在不影響或失去密封功能的情況下，可以順時針或逆時針轉動。

(8)軸承

軸應是連續無間斷的軸，軸應在油脂潤滑的三個軸承上轉動。支撐軸承包括一個圓柱滾子軸承承擔徑向力及一個角接觸球軸承來承擔軸向力。主軸承應是一個角接觸球軸承用于承擔軸向力和徑向力。 所有軸承的設計壽命最小為 100,000 小時。

(9) 螺旋槳

螺旋槳應是不銹鋼材質(AISI316L)的，水力平衡的無堵塞的拽后設計。螺旋槳應能處理常規污水。

(10) 導流環

水泵的葉輪周?chē)?/span>360o范圍內裝配一導流環。導流環為不銹鋼SS304或不銹鋼SS316L。為維持水力效率和能量消耗。

(11)保護

可自行設置熱敏開關及泄漏保護裝置，但必須滿足現場工藝處理功能要求。

主要材質：

·殼： 不銹鋼304或GG25

·葉輪： 不銹鋼316L

·導流環： 不銹鋼304

·軸： 不銹鋼431

·機械密封： 耐腐蝕燒結碳化鎢

·靜密封材料： 腈橡膠

·所有連接附件： 316不銹鋼

·地腳螺栓： 304

·導桿、提升鏈： 304不銹鋼

杜安環保穿墻泵隨機配套資料提交

江蘇杜安環保應提交下列資料但不限于以下內容：

1）槳葉直徑、轉速、電機功率、效率、設備的外形尺寸及相關的詳細資料。

2）基礎螺栓布置詳圖。

3）江蘇杜安環保必須提交在中國的售后服務措施。

杜安環保設備（江蘇）有限公司污泥回流泵配套控制箱安全操作：

一、設備操作分“就地”和“自動”兩種形式。
1）自動控制。檢查電源并確保通電后，將控制柜面板上的選擇開關撥至“自動”位置，此時，潛污泵即由中控室進行控制，不需現場人員做任何操作。
2）就地控制。
a）檢查電源，確保通電。
b）將控制柜面板上的“就地/停/自動”選擇開關撥至“就地”位置。
c）按下“啟動”按鈕，設備運行。
d）按下“停止”按鈕，設備停止運行。
e）發生故障后及時檢修，待故障排除后重新通電復位運轉。
二、嚴禁污泥泵干運行，運轉時聯軸器應輕重均勻，無卡住和摩擦聲。
三、嚴禁頻繁啟動污泥泵，備用泵應每周至少運轉一次。
四、每次維修（尤其重新接線）后，正式開車前，一定要確認電動機的轉向與泵規定方向一致。
