1.概述

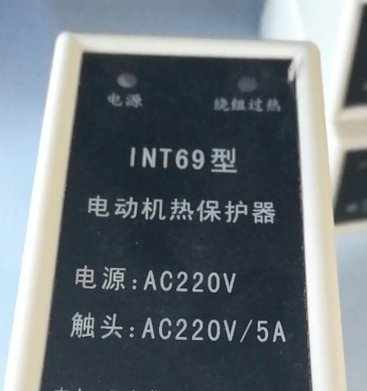

1INT69電機過熱、超溫保護繼電器是專門用于檢測潛水泵內定子線圈的的溫度.當泵體內定子出現異常溫度情況時,控制繼電器會發出相應的控制信號,以便工作人員對水泵進行處理.控制器在線路設計上采取了一系列的抗干擾措施,穩定性高,可以在電磁干擾十分嚴重的環境中可靠工作.

據潛水泵長年工作在水下的結構與特性在對潛水泵的保護裝置中必要加入油室泄漏保護與電機超溫保護:LB系列漏水保護器主要是針對對潛水泵油室泄漏的保護.JR10/INT69電動機熱保護器主要是針對對潛水泵電機超溫的保護.

油室泄漏保護:在潛水泵油室內置入水份檢測電極,在油室中如果出現有水份超限時電極出現信號跳變,保護器能檢測到此信號的變化,而停止潛水電機運行并以故障指示.

電機超溫保護:在潛水泵三相電機繞組每相上安裝135℃的PTC熱敏電阻,在任一相繞組出現溫度上升到135℃±5時,電阻值出現跳變,保護器能檢測到此信號的變化,而停止潛水電機運行并以故障指示.

電機過載保護:在潛水泵三相電機運行回路上每相線上串入相對應用電流的熱繼電器,一旦電流過大,熱繼電器會狀態跳變,此信號一般在二次回路中加以保護.

1.2.主要性能

傳感器供電:

傳感器DC12V供電.

供電電源變壓器隔離.

信號輸入:

過熱信號:電動機過熱保護.

輸入回差控制:±2%.

信號輸入:DC12V開關量信號輸入或電阻、電流信號輸入.

信號響應速度:10mS.

信號輸出:

繼電器輸出觸點容量:5A/250VAC或5A/30VDC.

過熱故障輸出:繼電器一組常開,一組常閉輸出.

電源與故障指示:電源指示（綠）燈.

過熱故障指示（紅）燈.

KL—GB保護器:

輸入電壓:AC220V±5%,50Hz,額定功耗小于5W.

環境溫度: -20℃～75℃.

環境濕度:90%以下（無水珠凝結）.

外形尺寸:48 x 80 x120,重量:0.3Kg.

安裝方式:DIN35導軌安裝,

2.保護控制器的使用

2.1.外形尺寸圖 (高X寬X長)2.2. 安裝方法

控制器采用國際標準DIN35導軌安裝，鑲嵌于控制柜板上，用隨機的緊固件鎖定。

2.3.GB-220V 接線端子說明

B-220V型控制器共有8個端子,各端子說明如下:

控制器供電:

1:電源L;2:電源 N.

過熱信號輸入：

3:過熱信號輸入;4:信號公共端.

（3,4短接時,為正常輸入）

過熱故障輸出（繼電器信號輸出）:

5,6:常閉輸出;7,8:常開輸出.

當過熱故障時:5,6端子斷開;7,8端子接通.

當過熱無故障時:7,8端子斷開;5,6端子接通.

當過熱故障時,過熱故障紅燈亮.

控制器供電:電源指示燈（綠）亮.
