進口膜片式電磁閥WILO6600系列 德國威樂(WILO)閥門有限公司
|
應用范圍
|
技術參數
|
|
適用于航天軍工、石化電力、造船業、冶金鋼鐵、電鍍涂裝、燃氣燃油、環保設備、吹灰除塵、分析測量儀器、包裝機械、紡織印染、暖通空調、清洗設備、園林噴灌、食品工業等工業控制系統。
|
介質溫度：C2：-10℃～90℃（130℃可選）
|
|
工作壓力：0～10bar，0.3～16bar
|
|
運作方式：分步直動式、先導式
|
|
工作型式：常閉(標準）、常開（可選）、防爆型
|
|
閥體材質：黃銅、SS304
|
|
密封材質：NBR（標準）、FPM、EPDM(可選）
|
|
|
|
|
功能選項
|
電氣參數
|
|
代號
|
功能選項
|
功能說明
|
線圈參數：AC220V 380V 110V, DC24V 12V
|
|
NO
|
常閉型
|
通電閥開，斷電閥關
|
防護等級： IP65 H級
|
|
K
|
常開型
|
通電閥關，斷電閥開
|
先導功率：
|
AC:DN≤8mm,12VA;DN≥22,23VA
|
|
E
|
防爆型
|
防爆等級：ExdII BT4
|
DC:DN≤8mm,11W ;DN≥22,12W
|
|
T
|
定時器
|
可以設定開、關間隔時間
|
直動功率:
|
AC:DN≤15mm,23VA;DN≥20,25VA
|
|
|
DC:DN≤15mm,12W ;DN≥22,22W
|
|

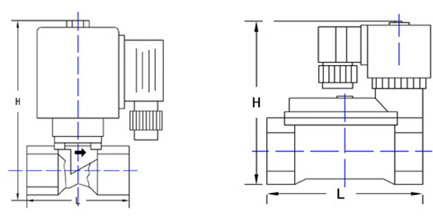

規格參數表(常閉型) (“SS”不銹鋼材質可選）
|
|
型號
|
接口G
|
通徑mm
|
Cv值
|
L
|
W
|
H
|
工作壓力（bar)
|
|
直動式
|
先導式
|
|
WILO6608
|
1/4
|
10
|
1.4
|
50
|
38
|
85
|
0～10
|
0.3～10
|
|
WILO6610
|
3/8 1/2
|
10
|
1.63
|
50
|
38
|
85
|
0～10
|
0.3～10
|
|
WILO6615
|
1/2 3/4
|
15
|
2.8
|
50
|
38
|
85
|
0～10
|
0.3～16
|
|
WILO6620
|
3/4
|
22
|
4.6
|
60
|
44
|
96
|
0～10
|
0.3～16
|
|
WILO6625
|
1
|
25
|
5.8
|
83
|
65
|
117
|
NO
|
0.3～16
|
|
WILO6625B
|
1
|
25
|
8.3
|
115
|
70
|
116
|
NO
|
0.3～16
|
|
WILO6632B
|
1 1/4
|
38
|
18
|
136
|
95
|
132
|
NO
|
0.3～16
|
|
WILO6640B
|
1 1/2
|
40
|
21
|
136
|
95
|
132
|
NO
|
0.3～16
|
|
WILO6650B
|
2
|
50
|
32.6
|
161
|
112
|
145
|
NO
|
0.3～16
|
|
|
|
|
|
|
|
|
|
|
規格參數表(常開型) (“SS”不銹鋼材質可選）
|
|
型號
|
接口G
|
通徑mm
|
Cv值
|
L
|
W
|
H
|
工作壓力（bar)
|
|
WILO6610-K
|
1/4 3/8
|
10
|
2.8
|
50
|
38
|
99
|
0.3～16
|
|
WILO6615-K
|
1/2 3/4
|
15
|
2.8
|
50
|
38
|
99
|
0.3～16
|
|
WILO6620-K
|
3/4
|
20
|
4.6
|
60
|
44
|
131
|
0.3～16
|
|
WILO6625-K
|
1
|
25
|
8.3
|
83
|
65
|
131
|
0.3～16
|
|
WILO6625B-K
|
1
|
25
|
8.3
|
115
|
70
|
136
|
0.3～16
|
|
WILO6632B-K
|
1 1/4
|
38
|
18
|
136
|
95
|
154
|
1～16
|
|
WILO6640B-K
|
1 1/2
|
40
|
21
|
136
|
95
|
154
|
1～16
|
|
WILO6650B-K
|
2
|
50
|
32.6
|
161
|
112
|
178
|
1～16
|
|
優化建議
|
|
*流體中含有雜質，應在閥前安裝過濾網（濾網≥60目），而且流體應無凝固或結晶現象。
|
|
*閥體標注方向必須與介質流向一致
|
|
*提供特殊電壓的線圈其工作壓力可能變化，請務必先與我工廠咨詢。
|
