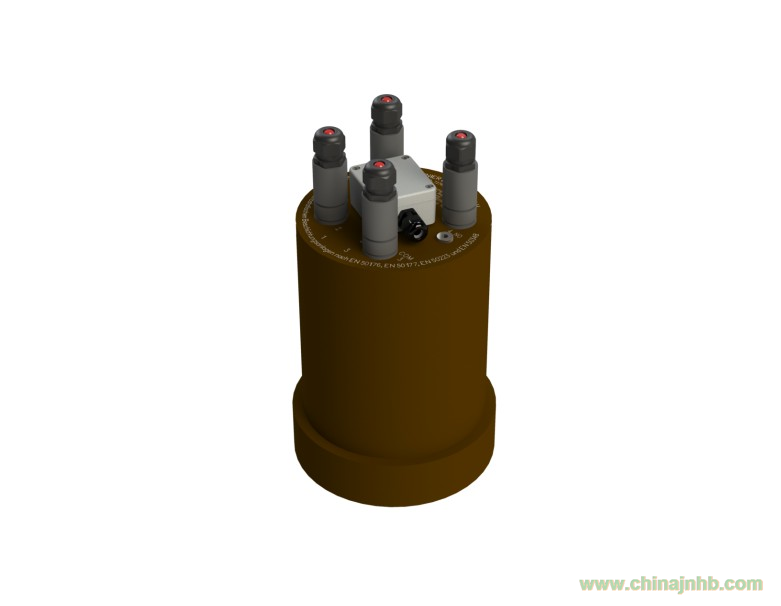

德國Schnier高壓開關 HES 08/01
100KV/1mA , 2個com/1個nc/1個no.

高壓開關HES 08/01可用作高壓繼電器或接地開關。控制電壓為24VDC, 高壓100 kV。

預期用途：
HES 08/01型高壓開關僅用于符合以下至少一項標準安全要求所規定的固定式靜電裝置。
EN 50176“可燃液體涂料用的固定式靜電應用設備”
EN 50348“不可燃液體涂料用的固定式靜電應用設備”
EN 50177“可燃液體涂料用的固定式靜電噴涂設備”
EN 50223“可燃植絨材料的固定式靜電應用設備”。

高壓開關主要有一個在隔離油中工作的高壓開關元件、機電驅動器和接線盒構成。外殼由穩固的絕緣樹脂鑄造而成，高壓連接設計為高壓線纜的干式安裝。高壓開關的設計使開啟器、閉合器、轉換器或接地開關都能工作（見連接示例）。

僅允許使用阻尼高壓電纜用于接地開關，例如SCHNIER代碼：050028或050029作為接地線。
接地線應使用至少2m長的阻尼高壓電纜。
公共開關觸點設計為雙觸點，用來連接檢測或放電電阻器。

規格參數
max開關電壓 100 kV DC/
min檢測電壓 1000V DC
運行電流 1mA
控制電壓 24VDC
啟用電流/吸持電流 典型值：0.5秒為500毫安/ 典型值：150毫安
運行環境 +5°C to 40°C max. 80% r.h.
尺寸L / ? 330 / 170 or 190 mm
重量 6800g
防護類型 防漂移
構造 圓柱形，鑄造，隔離油填充
