德國KLEINWACHTER EFM113B在線靜電場強監測系統

EFM 113B靜電場強監測系統，固定式，用于在線檢測靜電場場強，數據可連接電腦記錄保存,繼電器報警。

特點

* 固定式監測靜電場場強及電壓。
* 量程 0V~+/-200kV/m，可在不同距離準確測量帶電物體表面靜電。
* 精度5%，測量。
* 旋轉葉片式靜電場探ce頭，靈敏度高，更適合連續性長時間測量。
* 可設置靜電場強上/下限值。
* 配套EFM Read Out控制軟件, 遠端控制, 實時數據, 曲線圖, 數據拷貝/打印/保存。

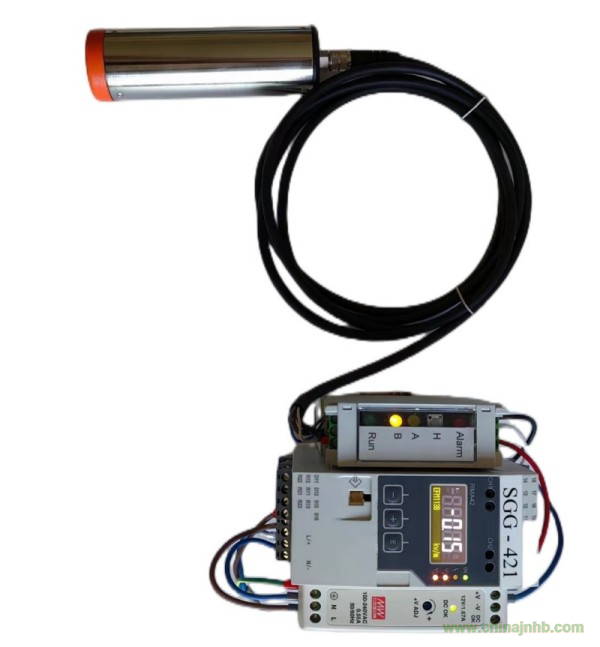

靜電場強監測系統構成
EFM113B靜電場強探ce頭，SGG421連接盒，SGG設置器，電源供應器，軟件，轉換器。

部件功能
1.EFM 113B靜電場探ce頭
旋轉葉片式，靈敏度高，更適合連續性長時間測量。

尺寸 120mm x36mm(I xd)
測量范圍 5KV/m, 20KV/m, 50KV/m, 200KV/m
精度 5%，均質磁場
校準 平行板電容器，尺寸200mm x200mm,間距25mm。
電源 9-15V DC /80mA
接口 模擬電流輸出±1mA（Ri＜2KΩ)
安裝 鋁質夾具，三角架
MK 11 電壓探ce頭


檢測時探ce頭固定在靜電場測試儀的調制器上。特氟隆保護處理測量板距離調制器1CM，測量范圍如下：
場強范圍：       電壓范圍：
±200V/m         ±2V
±2K/m,          ±20V
±20KV/m         ±200V
±200KV/m        ±2KV

2.SGG421 連接盒
此設備能監測EFM113B探ce頭的電流消耗,如果因為調制器臟污造成檢測數值偏高，繼電器會輸出信號給監測系統并啟動報警。亦能檢測斷路并報警。
SGG421可以設置靜電場場強上限值（正）及下限值（負）。可通過SGG設置器設置或使用配套軟件設置。如果檢測數值高于上限或低于下，會輸出信號給繼電器用于其它裝置，如啟動靜電消除器或報警。

3.SGG設置器
可以設置場強測量上限值及下限值。

4.電源控制器
供應電源給SGG連接盒，SGG設置器，EFM113B探ce頭。

5.EFM read out 控制軟件
可關閉/開啟EFM113B探ce頭；可實時顯示EFM113B測試數據；可保持，打印或復制數據

6.UAC110轉換器
EFM113B探ce頭將獲得的信號通過UAC110轉制器輸出給電腦，EFM read out配套軟件分析并保存數據。

靜電場強監測系統選型
型號 部件
EFM 113B-ASP ASP連接盒+電源控制器+UAC110轉換器+EFM113B探ce頭+連接線+軟件
EFM 113B-SGG SGG設置器+SGG連接盒+電源控制器+UAC100轉換器+EFM113B探ce頭+連接線+軟件
