概述

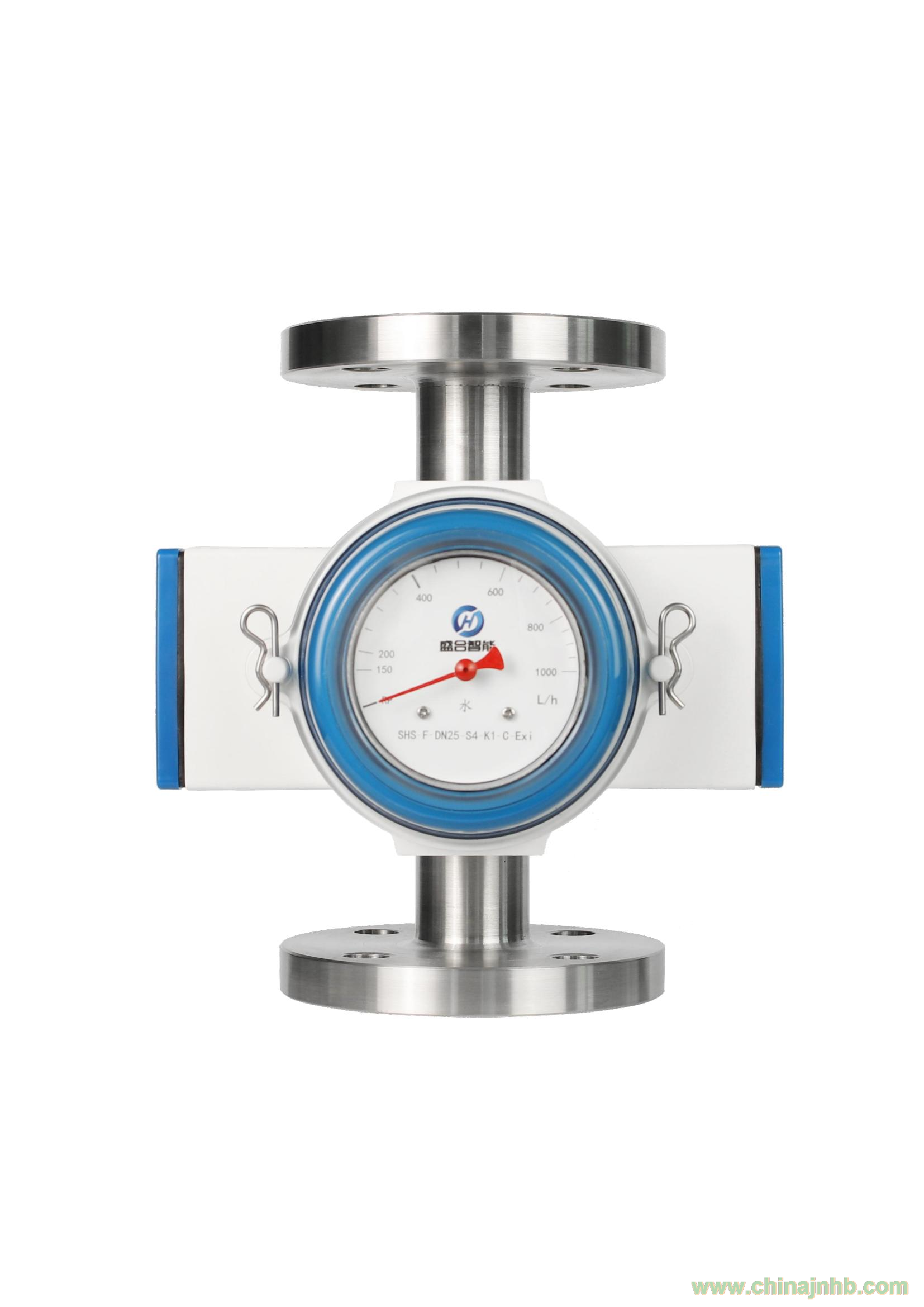

法蘭靶式流量開關主要用于管道中的液體流量監測及開關輸出，當流量超過或低于設置的預置開關點時，流量開關可以輸出一個控制信號，這個預置開關點可以設置在量程中的任意一個位置。流量開關以其堅實的結構和穩定的性能應用于石油、化工、冶金、電力、醫藥、食品、造紙等行業的發電機、電動機、軋機、壓縮機和其它機器的冷卻、潤滑系統中。
測量原理
采用錐形測量管和測量靶，當流體沿著錐形管通過時，測量靶依據流量的大小而產生位移，測量靶的位移，靠彈簧平衡力的作用而產生平衡，通過磁耦合系統傳到指示系統，從而實現流量的監測和控制。
主要技術參數
|
儀表型號
|
SHS2
|
SHS3
|
|
測量范圍
|
流量流量（m3/h）
|
0.02-30
|
10-150
|
|
連接形式
|
法蘭連接
|
DN15-DN65
(1/2"～2-1/2")
|
DN80-DN200
(3"～8")
|
|
儀表材料
|
表體
|
304/316L
|
304/316L
|
|
外殼
|
塑料
|
塑料
|
|
指示器
|
旋轉刻度
|
流量現場指示
|
流量現場指示
|
|
流體方向
|
垂直方向
|
自下向上或自上向下
|
|
操作壓力
|
法蘭連接
|
4.0Mpa
|
1.6Mpa
|
|
介質溫度℃
|
標準型
|
≤120
|
≤120
|
|
介質粘度mpa.s
|
標準型
|
≤30
|
≤30
|
|
開關重復性
|
±2.5%
|
±2.5%
|
±2.5%
|
|
測量精度
|
±8%，±12%
|
±8%，±12%
|
±8%，±12%
|
|
報警開關
|
K1
|
1個NC或1個NO觸點（雙穩態）
|
|
K2
|
2個NC或2個NO觸點（雙穩態）
|
|
KV1
|
1個放大繼電器的開關觸點（雙穩態）
|
|
KV2
|
2個放大繼電器的開關觸點（雙穩態）
|
|
觸點功率
|
K1 K2
|
10W（回路電源可采用24VDC或220VAC供電），建議使用24VDC供電
|
|
KV1 KV2
|
1200W，可采用24VDC或220VAC供電）
|
|
放大繼電器
|
供電
|
220VAC,24VDC
|
|
|
響應時間
|
5-12ms
|
|
防護等級
|
IP65
|
