案例名稱：國產QMI2569銀玻璃導電銀膏芯片封裝玻璃熔封用導電膠
應用領域及要求: 集成電路封裝、IC玻璃熔封工藝、短期耐高溫400℃以上，可替代進口QMI2569,QMI3555R

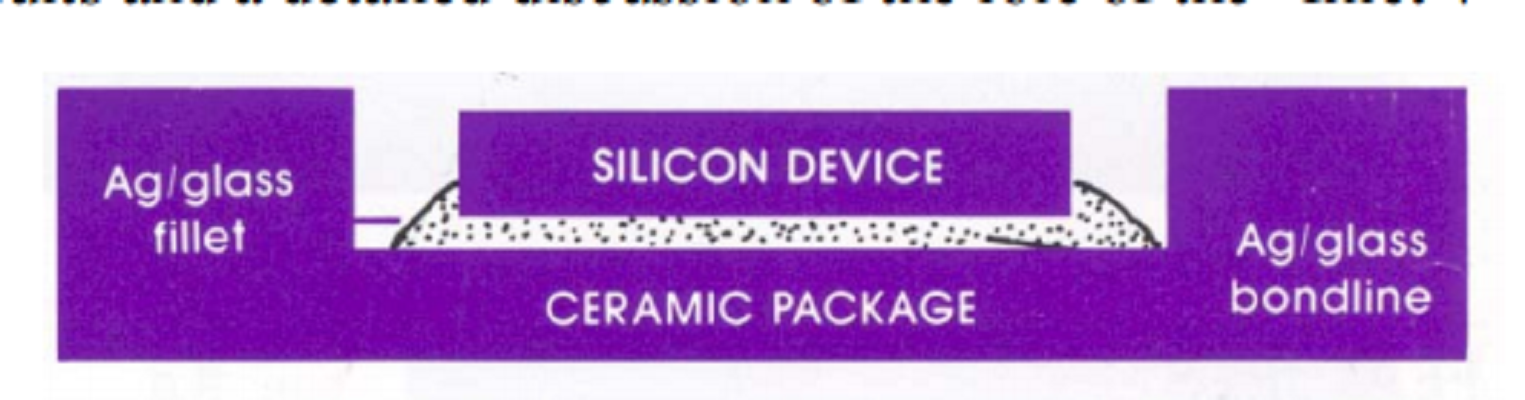

應用點圖片：
解決方案：國產1023GA銀玻璃導電銀膏
產品簡介
本產品是一款燒結型銀玻璃導電粘結劑，采用高性能材料及先進制造工藝，產品具有高導熱、高導電、拒
水汽性能好的特點。
用途：產品可用于金、銀、鋁、玻璃、陶瓷等材料的粘接或金屬化。
材料及性能
1.主要成分：銀粉、玻璃、有機載體
2. 產品性能
|
固化前性能
|
|
顏色
|
灰
|
目測
|
|
黏度（25℃)
|
10000-12000 cps
|
Brookfield CP51@5RPM
|
|
比重
|
4.5±0.2
|
比重瓶
|
|
觸變指數
|
3
|
黏度計
|
|
固化后性能
|
|
體積電阻率
|
5μΩ*cm
|
四探針法
|
|
導熱系數
|
120W/mK
|
激光閃射法
|
|
粘接強度
|
45MPa
|
25℃, 4mm*2mm 金-金
|
|
離子濃度
|
Cl -<10ppm （8mg/kg）
|
*
|
|
Na﹢< 6 （5mg/kg）
|
|
彈性模量
|
12Gpa/25℃
|
DMA
|
|
熱膨脹系數
|
20ppm
|
TMA
|
*將 5 克樣品粉碎至小于 80 目后，再加 50 克去離子水，100℃下回流 24 小時
2. 固化方法
應根據芯片大小，選擇合適的升溫速率。推薦以下固化方案：
1）從室溫升溫至420℃，升溫速率3-10℃/min。
2）在420℃恒溫8-10min；
3）降至室溫，時長20分鐘以上。
3. 可粘接材料
金、銀、硅、陶瓷
