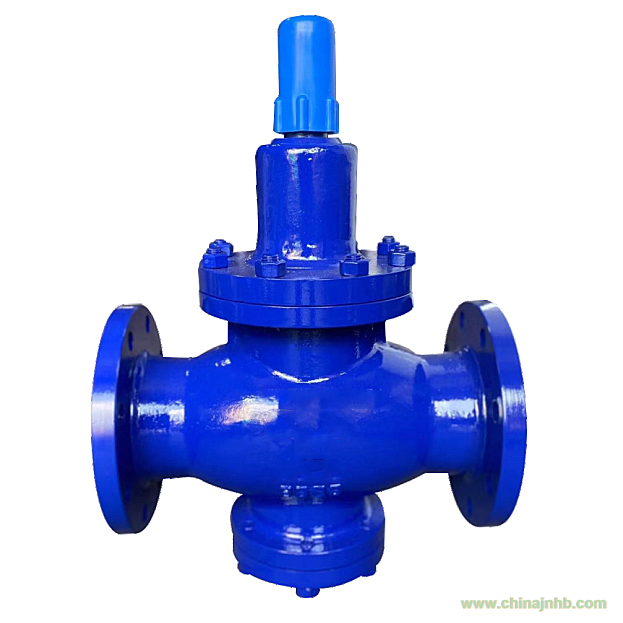

Y42X 鑄鋼法蘭直接作用彈簧活塞式減壓閥
屬于直接作用式彈簧活塞減壓閥。主要由調節彈簧、活塞、閥座、閥瓣等零件組成。利用上活塞直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。
本產品在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。
主要零件材料：
|
零件名稱
|
零件材料
|
|
閥體、閥蓋、底蓋
|
WCB
|
|
閥座
|
2CR13
|
|
閥桿
|
2CR13
|
|
閥板
|
2CR13
|
|
缸套
|
2CR13
|
|
活塞
|
2CR13
|
|
O型圈
|
丁腈橡膠
|
|
密封圈
|
丁腈橡膠
|
|
調節彈簧
|
60SI2MN
|
主要技術參數與性能指標：
|
公稱壓力（Mpa）
|
1.0
|
1.6
|
2.5
|
|
殼體試驗壓力（Mpa）
|
1.5
|
2.4
|
3.75
|
|
密封試驗壓力（Mpa）
|
1.0
|
1.6
|
2.5
|
|
進口壓力（Mpa）
|
1.0
|
1.6
|
2.5
|
|
出口壓力范圍（Mpa）
|
0.2-0.8
|
0.2-1.0
|
0.4-1.6
|
流量系數：
DN: 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
CV: 1 2 4 4 6 13 14 38 40 85 90 165 350 520 690 950 1400
Y42X 鑄鋼法蘭直接作用彈簧活塞式減壓閥相比于其它減壓閥擁有長壽命、高耐用型、大流量、高靈敏度、結構穩定、維護簡便等特點。
