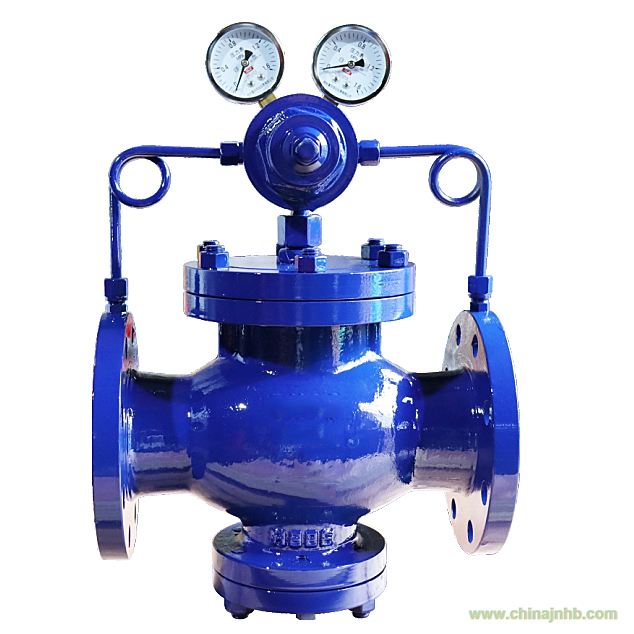

YK43X鑄鋼法蘭先導活塞式氣體減壓閥
由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。
通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
主要零件材料：
|
零件名稱
|
零件材料
|
|
閥體、閥蓋、底蓋
|
WCB
|
|
閥座、閥盤
|
2CR13
|
|
缸套
|
25
|
|
活塞
|
2CR13
|
|
活塞環
|
合金鑄鐵
|
|
導閥座、導閥桿
|
2CR13
|
|
膜片
|
1CR18NI9TI
|
|
主閥彈簧
|
50CRVA
|
|
調節彈簧
|
60SI2MN
|
主要技術參數與性能指標：
|
公稱壓力（Mpa）
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
殼體試驗壓力（Mpa）
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
24.0
|
|
密封試驗壓力（Mpa）
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
進口壓力（Mpa）
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
出口壓力范圍（Mpa）
|
0.1-1.0
|
0.1-1.6
|
0.1-2.5
|
0.5-3.5
|
0.5-3.5
|
0.5-4.5
|
|
最小壓差（Mpa）
|
0.15
|
0.15
|
0.2
|
0.4
|
0.8
|
1.0
|
YK43X鑄鋼法蘭先導活塞式氣體減壓閥主要用于氣體管路，如空氣、氮?dú)狻⒀鯕狻⒁夯瘹狻⑻烊粴獾葰怏w。
