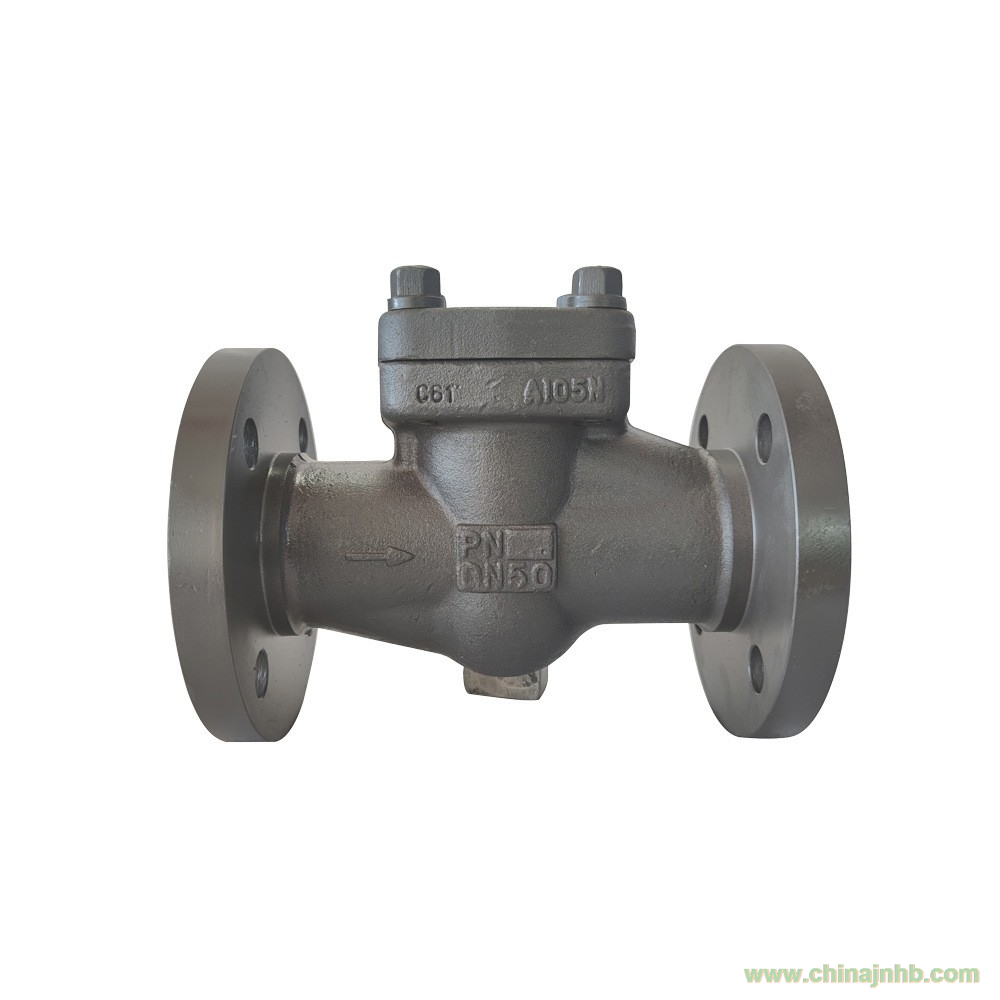

H41/44H國標鍛鋼硬密封法蘭止回閥
適用于 Class150~2500 、1.6-32.0mpa。-29-425℃(碳鋼)的小口徑管路上,依靠介質本身流動而自動開,閉閥板。止回閥屬于一種自動閥門,其主要作用是防止介質倒流,防止泵及驅動電動機反轉,以及容器介質的泄放。
它有三種閥蓋設計:
一種是螺栓型閥蓋,通過凹凸面連接,采用不銹鋼帶與柔性石墨纏繞墊片,按需求也可采用環連接。
第二種是焊接型閥蓋,通過螺紋密封后焊接,按需求也可直接采用剛性焊接。
第三種是自密封閥蓋,通過螺紋與自密封閥蓋連接。產品廣泛應用于石油、化工、電力行業等各種工況的管路上。
序號
|
零件名稱
|
碳鋼系列
|
合金鋼系列
|
不銹鋼系列
|
1
|
閥體
|
A105
|
A182 F22
|
A182 F304/A182 F316
|
2
|
閥瓣
|
A182 F430
|
A182 F304
|
A182 F304/A182 F316
|
4
|
密封墊片
|
304+柔性石墨
|
304+柔性石墨
|
316+柔性石墨/PTFE
|
5
|
閥蓋
|
A105
|
A182 F22
|
A182 F304/A182 F316
|
6
|
螺栓
|
A193 B7
|
A193 B16
|
A193 B8/A193 B8M
|
H41/44H國標鍛鋼硬密封法蘭止回閥憑借其材料強度、密封技術和結構優化,在嚴苛工業場景中表現出顯著優勢,是保障管道安全的關鍵設備。
