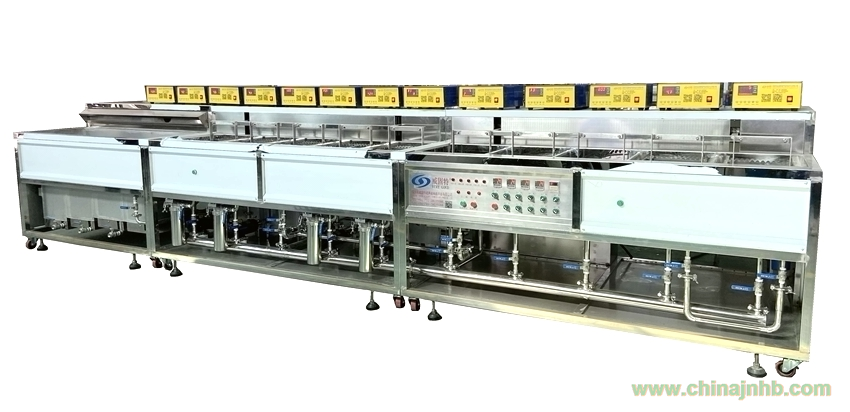

激光頭超聲波清洗機VGT-1109FS

設備簡介：

激光頭是光驅的心臟，也是最精密的部分。它主要負責數據的讀取工作，因此在清理光驅內部的時候要格外小心。

VGT-1109FS 激光頭超聲波清洗機，設備共有11個功能槽，配置有循環過濾系統、自動恒溫系統、拋動系統、超聲波清洗系統、溢流系統等。其中清洗部分與離心干燥部分分別獨立電器控制柜，設備采用環保型水溶劑洗滌、純水漂洗、離心甩干，為環保型清洗機；清洗過程中工件通過超聲波高頻產生的“氣化現象”的沖擊和系統自身不停地作上下運動，增加了液體的摩擦，從而使工件表面的污垢能夠迅速脫落，實現其高清潔度的目的。

清洗流程：

1 超聲浸泡洗（拋動）→2 超聲純水浸泡（拋動）→3 超聲水劑洗（拋動）→4 超聲純水漂洗（拋動）→5 超聲水劑洗（拋動）→6 超聲水劑洗（拋動）68K→7 超聲純水漂洗（拋動）→8 超聲純水漂洗（拋動）→9 超聲純水漂洗（拋動）→10 超聲純水漂洗（拋動）→11超聲純水 漂洗（拋動）80K→離心甩干。

設備各部分配置：

一、超聲水劑清洗槽(第 2、3、5、6 槽)槽體結構：

1、每槽設四面溢流口，溢水槽寬 35 mm，各槽皆為獨立循環槽，由循環泵

將洗劑由儲液箱抽出經過濾后再運回清洗槽，即子母槽循環；

2、設置獨立循環過濾系統；

3、各槽底部設排液閥且互相串聯連至總排管；

4、槽內設溫度感應器，溫控范圍：RT-100℃；

5、槽外設置拋動。

二、超聲市水、純水漂洗槽(第 1、4 槽)槽體結構：

1、每槽設四面溢流口，溢水槽寬 35 mm，設市水進口，進口加裝過濾器；

2、槽底部設排液閥；

3、槽外設置拋動；

4、水源流向：市水源、純水源→第 4 槽→第 1 槽→排出。

三、超聲回用純水、純水漂洗槽(第 7、8、9 槽)槽體結構：

1、每槽設四面溢流口，溢水槽寬 35 mm；水源分別由第 9、10 槽溢流進入；

2、各槽底部設排液閥；

3、槽外設置拋動；

4、純水流向：純水源→第 10 槽→第 8 槽→第 7 槽；

5、純水源→第 11 槽→第 9 槽→第 7 槽。

四、超聲純水、DI 純水漂洗槽(第 11、10 槽)槽體結構：

1、每槽設四面溢流口，溢水槽寬 35 mm；

2、管路流向:同上；

3、各槽底部設排液閥；

4、槽外設置拋動；

5、帶掃描功能、頻率讀取、電流讀取等功能。

五、拋動機構形式：

1、拋動電機通過偏心輪帶動線性滑塊上下運動，從根本上保證拋動的連續性，減 少拋動的摩擦阻力，杜絕因工件過重而損壞拋動系統，從而實現拋動架帶動洗籃在清洗槽內作上下運動；

2、運行穩定性好，噪聲小。
