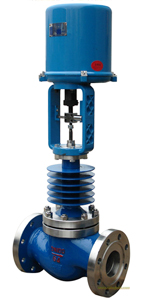

一、電動高溫調節閥 產品概述
本公司的電動高溫調節閥是采用智能一體化執行器與高精度低流阻調節閥閥體組成。電動高溫調節閥具有關閉嚴密,結構緊湊,重量輕,維修方便等優點。電動高溫調節閥配以3810系列(或者PSL系列)電動執行器和精小型調節閥體組成，內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。電動高溫調節閥調節機構采用平衡式閥塞結構，電子式電動高溫調節閥具有閥穩定性好，不易震動，噪音低，對溫度敏感性小，允許使用壓差不大、溫度較大等特點。電動高溫調節閥廣泛使用于流量大，溫度高，泄漏量要求不嚴格的場合。 廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。
二、電動高溫調節閥 主要技術參數
|
公稱通徑(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
閥座直徑(dn)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數(KV)
|
單座
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
630
|
875
|
1250
|
|
套筒
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
155
|
250
|
370
|
580
|
900
|
1300
|
|
允許壓差(MPa)
|
單座
|
3.8
|
3.2
|
3.0
|
2.0
|
1.8
|
1.5
|
1.4
|
1.0
|
0,7
|
0.6
|
0.5
|
0.3
|
0.1
|
|
套筒
|
6.4
|
6.4
|
5.2
|
5.2
|
4.6
|
4.6
|
3.7
|
3.7
|
3.5
|
3.1
|
3.1
|
2.6
|
2.2
|
|
公稱壓力(MPa)
|
1.6、2.5、4.0、6.4、10.0
|
|
額定行程(mm)
|
16
|
25
|
40
|
60
|
100
|
|
閥蓋形式
|
高溫型(+250～+450℃)
|
|
壓蓋形式
|
螺栓壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、V型柔性石墨填料
|
|
閥芯形式
|
單座式、套筒式
|
|
流量特性
|
等百分比、直線型
|
|
配置執行器類別
|
3810系列、PSL系列等電動執行器(客戶指定品牌亦可)
|
|
執行器參數
|
電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
|
|
防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
|
|
環境溫度：-25～+70℃、環境濕度：≤95%
|
三、電動高溫調節閥 主要結構圖
|
|
|
電動高溫調節閥 (單座式)
|
電動高溫調節閥 (套筒式)
|
四、電動高溫調節閥 主要零件材料
|
1
|
閥體
|
WCB
|
304
|
316
|
316L
|
|
2
|
墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
|
3
|
閥座/套筒
|
304
|
304
|
316
|
316L
|
|
4
|
閥芯
|
304
|
304
|
316
|
316L
|
|
5
|
導向套/并帽
|
304
|
304
|
316
|
316L
|
|
6
|
中墊
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
|
7
|
閥蓋
|
WCB
|
304
|
316
|
316L
|
|
8
|
閥桿
|
304
|
304
|
316
|
316L
|
|
9
|
散熱片
|
碳鋼
|
304
|
316
|
316L
|
|
10
|
填料
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
|
11
|
螺栓
|
25
|
不銹鋼
|
不銹鋼
|
不銹鋼
|
|
12
|
填料壓蓋
|
WCB
|
304
|
316
|
316L
|
五、電動高溫調節閥 主要性能指標
|
項目
|
指標值
|
|
基本誤差%
|
配3810L±2.5； 配PSL±1.0
|
|
回差%
|
配381L ±2.0； 配PSL±1.0
|
|
死區%
|
1.0
|
|
始終點偏差%
|
電開
|
始點±2.5
|
終點±2.5
|
|
始點±2.5
|
終點±2.5
|
|
電關
|
始點
|
±2.5
|
|
終點
|
±2.5
|
|
額定行程偏差%
|
≤2.5
|
|
泄露量L/h
|
0.01%×閥額定容量
|
|
可調范圍R
|
30：1
|
六、電動高溫調節閥 外形圖
|
|
|
電動高溫調節閥(配3810L執行器)
|
電動高溫調節閥(配PSL執行器)
|
七、電動高溫調節閥 安裝連接尺寸
|
公稱通徑(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
PN16/25
|
181
|
184
|
200
|
222
|
254
|
276
|
298
|
352
|
410
|
451
|
600
|
640
|
880
|
|
PN40
|
194
|
197
|
200
|
235
|
267
|
292
|
317
|
368
|
425
|
473
|
610
|
760
|
910
|
|
PN64
|
206
|
200
|
210
|
251
|
286
|
311
|
337
|
394
|
440
|
508
|
650
|
810
|
950
|
|
H
|
PN16/25
|
52.5
|
57.5
|
75
|
75
|
85.5
|
92.5
|
100
|
110
|
142.5
|
158
|
170
|
195
|
230
|
|
PN40
|
52.5
|
57.5
|
75
|
75
|
82.5
|
92.5
|
100
|
117.5
|
150
|
167.5
|
187.5
|
205
|
245
|
|
PN64
|
65
|
40
|
85
|
85
|
90
|
102.5
|
107.5
|
125
|
172.5
|
195
|
207.5
|
230
|
260
|
|
H1
|
396
|
396
|
428
|
428
|
436
|
415
|
464
|
507
|
690
|
840
|
632
|
725
|
882
|
|
H2
|
3810L
|
373
|
373
|
495
|
495
|
495
|
700
|
700
|
700
|
725
|
725
|
725
|
725
|
725
|
|
PSL
|
465
|
465
|
465
|
465
|
465
|
560
|
560
|
560
|
560
|
560
|
788
|
788
|
788
|
|
D
|
3810L
|
225
|
225
|
225
|
225
|
225
|
257
|
257
|
257
|
310
|
310
|
310
|
310
|
310
|
|
PSL
|
177
|
177
|
177
|
177
|
177
|
182
|
182
|
182
|
182
|
182
|
218
|
218
|
218
|
