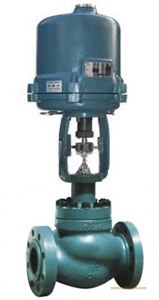

一、電動高壓調節閥 產品概述
本公司的電動高壓調節閥，由PSL系列或者3810L系列直行程電動執行機構和高壓調節閥體組成。電動籠式高壓調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。電動高壓調節閥采用籠式節流形式來分攤壓差，減少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。電動執行機構為一體化結構，內有伺服放大器,輸入控制信號(4～20mADC或1～5VDC)及電源即可控制閥門開度，達到對壓力、流量、液位、溫度等工參數的調節。閥體為直通式，閥芯為單導向結構，閥體流路簡單，阻力小，電動高壓調節閥特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。電動高壓調節閥整體具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。
二、電動高壓調節閥 主要技術參數
|
公稱通徑(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
閥座直徑(dn)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數(KV)
|
單座
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
630
|
875
|
1250
|
|
籠式
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
155
|
250
|
370
|
580
|
900
|
1300
|
|
允許壓差(MPa)
|
≤ 公稱壓力
|
|
公稱壓力(MPa)
|
10.0、16.0、25.0、32.0、45.0
|
|
額定行程(mm)
|
16
|
25
|
40
|
60
|
100
|
|
閥蓋形式
|
標準型(-17～+250℃)、高溫型(+250～+450℃)
|
|
壓蓋形式
|
螺栓壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、V型柔性石墨填料
|
|
閥芯形式
|
單座式、籠式
|
|
流量特性
|
等百分比
|
|
配置執行器類別
|
3810系列、PSL系列等電動執行器(客戶指定品牌亦可)
|
|
執行器參數
|
電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
|
|
防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
|
|
環境溫度：-25～+70℃、環境濕度：≤95%
|
三、電動高壓調節閥 主要結構圖
|
|
|
電動高壓調節閥 (法蘭式)
|
電動高壓調節閥 (焊接式)
|
四、電動高壓調節閥 主要零件材料
|
1
|
閥體
|
WCB
|
304
|
316
|
316L
|
|
2
|
墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
|
3
|
閥籠
|
304
|
304
|
316
|
316L
|
|
4
|
閥芯
|
304
|
304
|
316
|
316L
|
|
5
|
中墊
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
|
6
|
閥蓋
|
WCB
|
304
|
316
|
316L
|
|
7
|
螺栓
|
25
|
不銹鋼
|
不銹鋼
|
不銹鋼
|
|
8
|
閥桿
|
304
|
304
|
316
|
316L
|
|
9
|
填料
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
|
10
|
螺栓
|
25
|
不銹鋼
|
不銹鋼
|
不銹鋼
|
|
11
|
填料壓蓋
|
WCB
|
304
|
316
|
316L
|
五、電動高壓調節閥 主要性能指標
|
項目
|
指標值
|
|
基本誤差%
|
配3810L±2.5； 配PSL±1.0
|
|
回差%
|
配381L ±2.0； 配PSL±1.0
|
|
死區%
|
1.0
|
|
始終點偏差%
|
電開
|
始點±2.5
|
終點±2.5
|
|
始點±2.5
|
終點±2.5
|
|
電關
|
始點
|
±2.5
|
|
終點
|
±2.5
|
|
額定行程偏差%
|
≤2.5
|
|
泄露量L/h
|
0.01%×閥額定容量
|
|
可調范圍R
|
30：1
|
六、電動高壓調節閥 外形圖
|
|
|
電動高壓調節閥(法蘭式)
|
電動高壓籠式調節閥(焊接式)
|
七、電動高壓調節閥 安裝連接尺寸
|
公稱通徑(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
國標
|
國標壓力：PN10.0、16.0、25.0、32.0、45.0MPa
美標壓力：150LB、300LB、600LB、900LB、1500LB、2500LB
|
|
美標
|
|
H、H1、H2
|
H、H1：該尺寸根據工程師設計為準
H2、D：該尺寸根據調節閥力矩大小而定
|
|
D
|
