一、電動隔膜調節閥 產品概述
本公司的ZRHG型直行程電動隔膜調節閥具有結構簡單、流路阻小、流通力比同口徑的其它閥大，密封無泄漏，能用于高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同（橡膠或聚四氟乙烯）適用于調節強堿、強腐蝕性介質。該電動隔膜調節閥由隔膜閥配用各類直行程電動執行器組成。電動隔膜調節閥配用的電動執行機構內有伺服系統，無需另配服放大器，有輸入控制信號（4-20mA或1-5VDC）及單相電源即可控制運轉，實現對壓力、流 量、溫度、液位等參數的調節。
二、電動隔膜調節閥 主要技術參數
|
公稱通徑(DN)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
閥座直徑(dn)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
流量系數
|
KV
|
8
|
12
|
16
|
38
|
60
|
68
|
90
|
150
|
300
|
500
|
600
|
1200
|
1800
|
|
允許壓差(MPa)
|
1.0
|
0.89
|
1.0
|
1.0
|
1.0
|
1.0
|
1.0
|
0.6
|
0.38
|
0.15
|
0.09
|
|
公稱壓力(MPa)
|
1.6、2.5、4.0、6.4
|
|
額定行程(mm)
|
10
|
16
|
25
|
40
|
60
|
100
|
|
閥蓋形式
|
標準型(-17～+250℃)
|
|
壓蓋形式
|
螺栓壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
|
|
閥芯形式
|
隔膜式
|
|
流量特性
|
快開特性
|
|
配置執行器類別
|
381L系列電動執行器、PSL系列電動執行器、(亦可指定其它品牌執行器)
|
|
執行器參數
|
電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
|
|
防護等級：相當IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
|
|
環境溫度：-25～+70℃、環境濕度：≤95%
|
三、電動隔膜調節閥 主要零件材料
|
閥體
|
HT200、ZG230～450或下述材質襯里
|
|
隔膜
|
丁荃膠、天然膠、聚四氟乙烯波紋
|
|
薄膜
|
丁腈橡膠夾增強滌綸織物
|
|
彈簧
|
60S12Mn、閥體襯里材質及適用范圍
|
四、電動隔膜調節閥 閥體襯里材料適用場合
|
閥體襯里
|
使用溫度（℃）
|
適用介質
|
|
無襯里
|
-10～+175
|
適用于非腐蝕性介質
|
|
軟橡膠
|
-10～+85
|
有很好的耐磨性能，適用于水泥、粘土、煤塵、干燥化肥等
|
|
硬橡膠
|
-10～+85
|
適用于無機械、鹽類、鹽酸、鍍金屬溶液、軟水、氯化物、氯氣等
|
|
氯丁膠
|
-10～+105
|
適用于動物油、植物油和潤滑油，PH值變化范圍很大的腐蝕性泥漿。抗磨損性能良好
|
|
丁荃膠
|
-10～+120
|
防腐性能和耐磨性能良好，對大部分無機酸和酸性灰漿的耐蝕性最好
|
|
搪瓷
|
-10～+175
|
適用于溫無機酸、氧化酸、鹵素、醇類、酯類等化合物
|
|
氟46
|
-10～+190
|
適用于硫酸、鹽酸、氫氧化鈉等強腐蝕介質
|
五、電動隔膜調節閥 隔膜襯里材料適用場合
|
隔膜材質
|
使用溫度（℃）
|
適用介質
|
|
丁荃膠（B級）
|
-40～+100
|
大部分無機酸如：硫酸、氫氟酸、磷酸等適用，耐蝕性好，同時而各種堿和鹽類
|
|
天然膠（Q級）
|
-50～+100
|
主要用于凈化水、無機鹽和烯的礦物酸介質
|
|
聚四氟乙烯
|
-10～+150
|
極優的化學穩定性、耐強酸、濃堿、強氧化劑的腐蝕
|
六、電動隔膜調節閥 主要性能指標
|
項目
|
指標值
|
|
基本誤差％
|
≤±3.5
|
|
回差％
|
≤2.5
|
|
死區％
|
≤3.0
|
|
始終點偏差％
|
±2.5
|
|
額定行程偏差％
|
±2.5
|
|
純滯后
|
≤IS
|
|
允許泄量L/H
|
橡膠隔膜片“0”，聚四乙烯隔膜為0.5％×閥額定容量（許用壓差下的水）
|
|
絕緣電阻
|
不小于20M
|
|
阻尼特性
|
不大于3周半
|
七、電動隔膜調節閥 外形圖
|
|
|

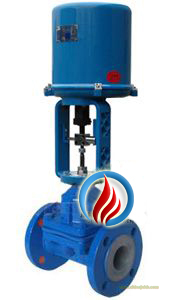

電動隔膜調節閥(配3810L執行器)
|
電動隔膜調節閥(配PSL執行器)
|
八、電動隔膜調節閥 安裝連接尺寸
|
公稱通徑(mm)
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
|
L(mm)
|
181
|
184
|
222
|
254
|
276
|
298
|
352
|
451
|
600
|
720
|
|
配PSL
|
H1(mm)
|
738
|
750
|
765
|
767
|
845
|
857
|
875
|
1025
|
1045
|
1252
|
|
重量(KG)
|
15
|
17
|
24
|
29
|
49
|
61
|
82
|
150
|
211
|
370
|
|
配381L
|
H1(mm)
|
501
|
513
|
650
|
652
|
770
|
782
|
800
|
1080
|
1125
|
1345
|
|
重量(KG)
|
23
|
24
|
39
|
44
|
64
|
76
|
97
|
203
|
264
|
418
|
|
D
|
配381L
|
225
|
225
|
225
|
225
|
257
|
257
|
257
|
310
|
310
|
310
|
|
配PSL
|
177
|
177
|
177
|
177
|
182
|
182
|
182
|
182
|
218
|
218
|
