一、氣動螺旋閘門 產品概述
精鉅公司的氣動螺旋閘門也叫氣動插板閥或者氣動閘板閥。是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的主要控制設備，氣動插板閥廣泛使用在冶金、礦山、建材、糧食、化工等行業控制流量變化或迅速切斷。氣動螺旋閘門其結構簡單、操縱靈活、重量輕、無卡阻、特別適用于各類固體物料和50mm左右塊狀、團狀物料的輸送及流量調節，安裝不受角度限制，操作方便，能隨時調整尺度。
|
|

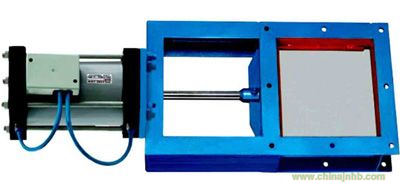

LMD氣動螺旋閘門
|
二、氣動螺旋閘門 主要技術參數及性能
|
公稱通徑
|
200×200、300×300、400×400、500×500、600×600、700×700
|
|
適用溫度
|
-10~+200℃
|
|
連接形式
|
法蘭
|
|
法蘭標準
|
GB/T9113、JB/T79
|
|
主體材料
|
Q235A、304、316、304L、316L
|
|
密封形式
|
硬密封、軟密封
|
|
配套附件
|
1、安裝法蘭 2、電磁閥 3、空氣過濾器 4、行程開關
|
|
氣源壓力
|
0.4~0.6MPa
|
|
電磁閥電壓
|
DC24V、AC220V
|
|
行程開關控制電壓
|
DC24V、AC220V
|
三、氣動螺旋閘門 主要性能參數
|
類別
|
A×A
|
B×B
|
C×C
|
H
|
L
|
n-d
|
重量
|
|
單向
|
200×200
|
256×256
|
296×296
|
820
|
100
|
8-Φ12
|
62
|
|
250×250
|
306×306
|
346×346
|
930
|
100
|
8-Φ14
|
70.5
|
|
300×300
|
356×356
|
396×396
|
1050
|
100
|
8-Φ14
|
81
|
|
400×400
|
456×456
|
496×496
|
140
|
100
|
12-Φ14
|
114
|
|
450×450
|
510×510
|
556×556
|
1450
|
120
|
12-Φ18
|
130
|
|
500×500
|
560×560
|
606×606
|
1610
|
120
|
16-Φ18
|
147
|
|
雙向
|
600×600
|
660×660
|
706×706
|
1830
|
120
|
16-Φ18
|
169
|
|
700×700
|
770×770
|
820×820
|
2130
|
140
|
20-Φ18
|
236
|
|
800×800
|
870×870
|
920×920
|
2440
|
140
|
20-Φ18
|
303
|
|
900×900
|
974×974
|
1030×1030
|
2660
|
160
|
27-Φ23
|
424
|
|
1000×1000
|
10741074
|
1130×1130
|
2870
|
160
|
24-Φ23
|
636
|
|
說明
|
LMD-單向
|
I-手輪
|
距地面小于1.7米用手輪，大于1.7米用鏈輪
鏈條節數M=0.105X-113（X是絲桿中心離地面度度）
|
四、氣動螺旋閘門 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
盡量詳細提供氣動螺旋閘門的技術參數，方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
