1、氣動漿液閘閥 產品概述
精鉅公司的Z673X-6、10、16系列氣動漿液閘閥是我公司生產的系列氣動閥門之一。氣動漿液閥在生產與應用過程中不斷消化與吸收國內外類似產品結構及制造工藝的先進特點。不斷提高產品的科技含量，從一些技術細節著手，完善了閥門的綜合性能。氣動漿液閘閥通過配用電磁閥等附件可以完成開、關兩位置的動作的自動控制。用戶可根據實際需要進行選擇。Z673X系列氣動漿液閥品種齊全。主體采用鑄鐵、鑄銅、不銹鋼等。通徑從DN50~DN1000。氣動漿液閘閥產品廣泛應用于化工、煤碳、制糖、污水、造紙等領域，是一種理想的密封閥門。氣動漿液閘閥特別適合于造紙行業在管道上作調節和節流使用。
|
|

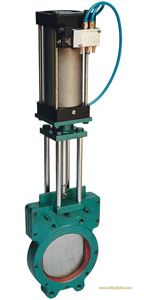

氣動漿液閥
|
二、氣動漿液閘閥 產品特點
（1）采用對夾式結構，體積小，重量輕。
（2）完全敞開的通道，可以防止介質在閥內沉積。
（3）新研制的U型封圈，可以保證閥門的良好密封性。
（4）閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。
（5）流阻小。
（6）安裝維修方便。
三、氣動漿液閘閥 主要性能參數
|
公稱壓力PN(MPa)
|
殼體試驗（MPa）
|
密封試驗（MPa）
|
工作溫度(℃)
|
|
0.6
|
0.9
|
0.66
|
-10～＋80℃
|
|
1.0
|
1.5
|
1.1
|
四、氣動漿液閘閥 設計標準
|
序號
|
零件名稱
|
材料
|
序號
|
零件名稱
|
材料
|
備注
|
|
1
|
閥體
|
HT250
|
5
|
支架
|
|
注1：橡膠的牌號取決于介質和溫度。
2：閘板材質取決于介質成分。
|
|
2
|
密封圈
|
橡膠（注1）
|
6
|
閥桿
|
|
|
3
|
閘板
|
不銹鋼（注2）
|
7
|
螺母
|
ZHMn58－2－2
|
|
4
|
密封條
|
聚四氟乙烯
|
8
|
手輪
|
QT40－17
|
五、氣動漿液閘閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
盡量詳細提供氣動漿液閘閥的技術參數，方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
